Компьютер системы помощи при парковке

Смотри так же:
ПРИМЕЧАНИЕ : (*) В зависимости от версии.
1. Описание
Рисунок : d4eal70d
(1) Компьютер системы помощи при парковке.
"a" Белый 18 контактный разъем.
"b" Зеленый 18 контактный разъем.
2. Назначение
Компьютер системы помощи при парковке обеспечивает выполнение следующих функций :
  • Электропитание датчиков помощи при парковке
  • Расчет расстояния между автомобилем и препятствием
  • Управление информацией от датчиков системы помощи при парковке
  • Передать и принять информацию по сетям CAN INFO DIV и CAN HS 1
  • Предупреждать водителя
3. Электрические характеристики

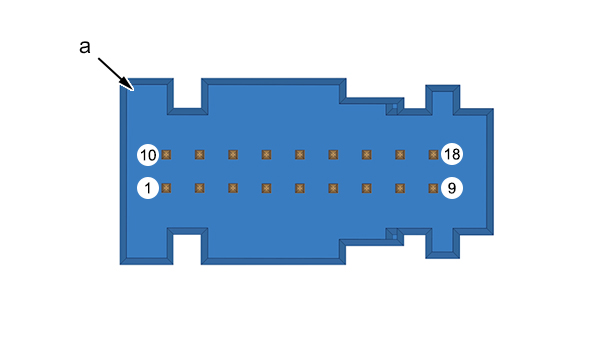

Рисунок : d4eal72d
"a" Белый 18 контактный разъем
Номер контакта Принадлежность каналов разъема
1 Свободен
2 "масса" датчиков передней системы помощи при парковке (*)
3 Питание датчиков передней системы помощи при парковке (*)
4 CAN HS 1 High (*)
5 CAN HS 1 High (*)
6 CAN HS 1 Low (*)
7 CAN HS 1 Low (*)
8 Свободен
9 Свободен
10 Сигнал левого переднего бокового датчика системы помощи при парковке (*)
11 Сигнал правого переднего бокового датчика системы помощи при парковке (*)
12 Сигнал левого переднего внутреннего датчика системы помощи при парковке (*)
13 Сигнал правого переднего внутреннего датчика системы помощи при парковке (*)
14 Сигнал правого переднего внешнего датчика системы помощи при парковке (*)
15 Сигнал левого переднего внешнего датчика системы помощи при парковке (*)
16 Свободен
17 Питание "+АРС" (*)
18 Свободен

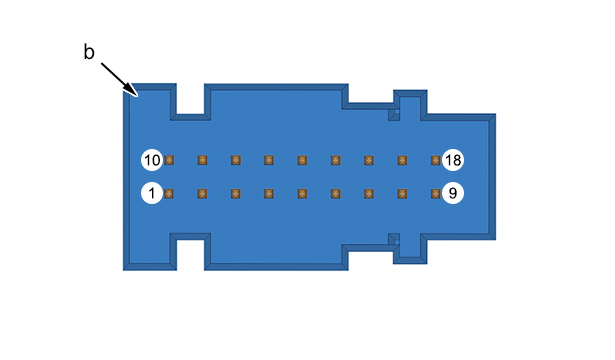

Рисунок : d4eal74d
"b" Зеленый 18 контактный разъем
Номер контакта Принадлежность каналов разъема
1 Сигнал правого заднего бокового датчика системы помощи при парковке (*)
2 Питание датчиков задней системы помощи при парковке
3 "масса" пиктограмм предупреждения о наличии автомобиля наружных зеркал (*)
4 Сигнал левого заднего бокового датчика системы помощи при парковке (*)
5 "масса" датчиков задней системы помощи при парковке
6 Свободен
7 Свободен
8 Свободен
9 "масса"
10 "+" CAN
11 CAN INFO DIV High
12 CAN INFO DIV Low
13 Сигнал правого заднего внешнего датчика системы помощи при парковке
14 Сигнал правого заднего внутреннего датчика системы помощи при парковке
15 Сигнал левого заднего внутреннего датчика системы помощи при парковке
16 Сигнал левого заднего внешнего датчика системы помощи при парковке
17 Питание пиктограммы предупреждения о наличии автомобиля левого наружного зеркала (*)
18 Питание пиктограммы предупреждения о наличии автомобиля правого наружного зеркала (*)
4. "обучение" - инициализация
Не установлено.
