ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки.

1. Головка блока цилиндров

1.1. Моменты затяжки

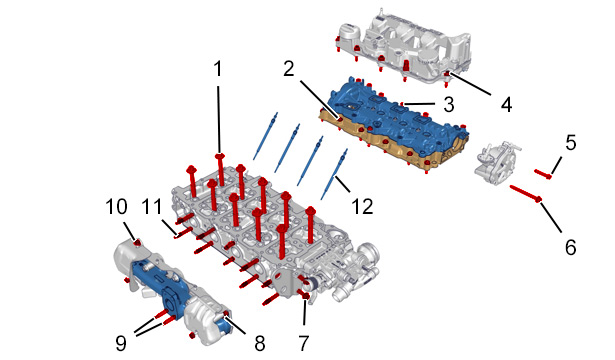

Рисунок : b1bb2egd

Метка	Обозначение	Момент затяжки
(1)	Болт (Головка блока цилиндров) (*) (**)	Предварительная затяжка моментом 2 дН.м
		Затяжка моментом 4 дН.м
		Угловая затяжка на 260 °
(2)	Болт (Нижний картер подшипников распределительного вала) (*)	1 дН.м
(3)	Болт (Верхний картер опор распредвала) (*)	Предварительная затяжка моментом 0,3 дН.м
		Затяжка моментом 1 дН.м
(4)	Болт (Маслоотделитель) (*)	Предварительная затяжка моментом 0,5 дН.м
		Затяжка моментом 1,2 дН.м
(5)	Болт (Вакуумный насос)	Предварительная затяжка моментом 0,5 дН.м
		Затяжка моментом 1,8 дН.м
(6)	Болт (Вакуумный насос)	Предварительная затяжка моментом 0,5 дН.м
		Затяжка моментом 2 дН.м
(7)	Болт ( монтажная скоба )	2 дН.м
(8)	гайки (Выпускной коллектор) (*) (**)	2,5 дН.м
(9)	шпилек (Выпускной коллектор)	1 дН.м
(10)	гайки (Тепловой экран выпускного коллектора)	0,8 дН.м
(11)	шпилек (Головка блока цилиндров)	1 дН.м
(12)	Свечи предварительного подогрева	0,6 дН.м
(*) Соблюдать правильный порядок затяжки резьбовых соединений (**) Заменять после каждой разборки

1.2. Последовательность затяжки

ВНИМАНИЕ : Соблюдать правильный порядок затяжки резьбовых соединений.

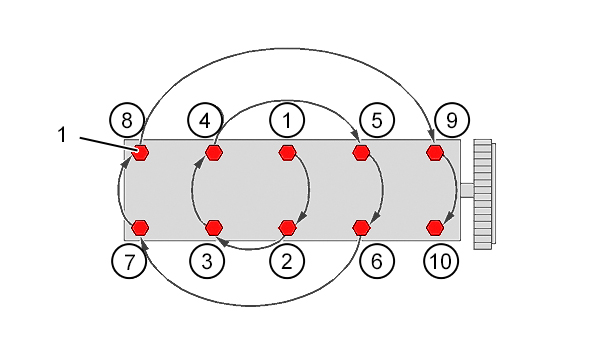

Рисунок : b1bb1mhd

(1) Болт (Головка блока цилиндров).

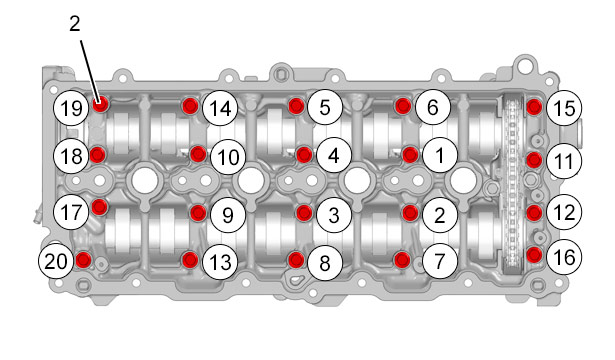

Рисунок : b1bb2ehd

(2) Болт (Нижний картер подшипников распределительного вала).

Рисунок : b1bb2eid

(3) Болт (Верхний картер опор распредвала).

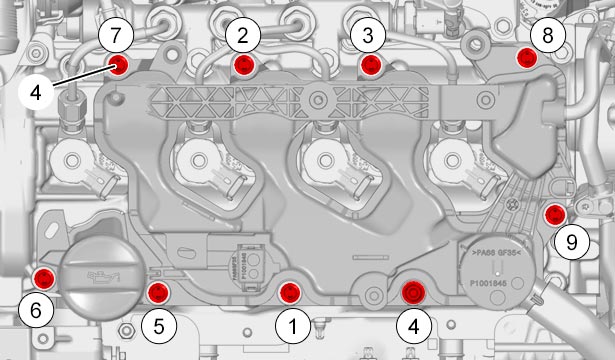

Рисунок : b1bb2ejd

(4) Болт (Маслоотделитель).

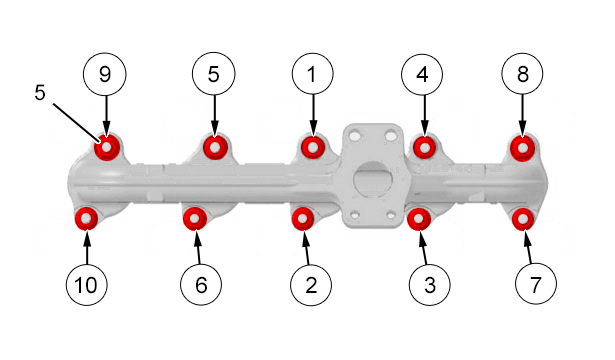

Рисунок : b1jp0a5d

(5) гайки (Выпускной коллектор).

2. Блок цилиндров

2.1. Моменты затяжки

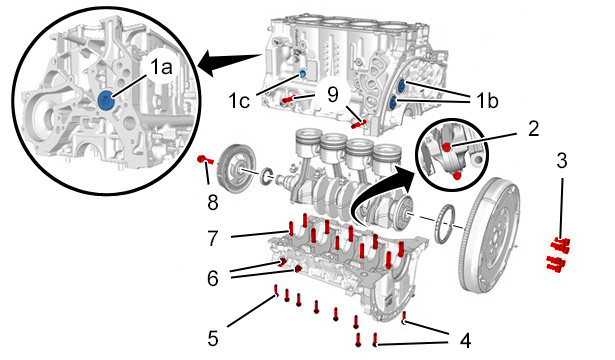

Рисунок : b1bb3edd

Метка	Обозначение	Момент затяжки
(1)	Пробки (Блок цилиндров )	3 дН.м
(2)	Болт (Шатуны)	Предварительная затяжка моментом 1 дН.м
		Затяжка моментом 1,5 дН.м
		Угловая затяжка на 150 °
(3)	Болт (Двойной демпфирующий маховик / Маховик двигателя (BVM) / Фланец опоры коронной шестерни стартера (АКП)) (в зависимости от комплектации) (*) (**)	Предварительная затяжка моментом 1 дН.м
		Затяжка моментом 3 дН.м
		Угловая затяжка на 90 °
(4)	Болт (Картер крышек опор коренных шеек) (*)	Предварительная затяжка моментом 0,6 дН.м
		Затяжка моментом 0,8 дН.м
(5)	Болт (Картер крышек опор коренных шеек) (*)	Предварительная затяжка моментом 0,6 дН.м
		Затяжка моментом 0,8 дН.м
(6)	шпилек (Опора компрессора) (в зависимости от комплектации)	0,6 дН.м
(7)	Болт (Крышки подшипников) (*)	Предварительная затяжка моментом 1 дН.м
		Угловое отворачивание на 180 °
		Затяжка моментом 2,5 дН.м
		Угловая затяжка на 185 °

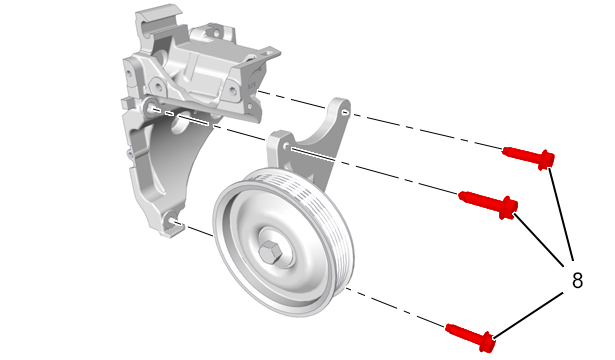

(8)	Болт (Шкив привода навесного оборудования) (**)	Предварительная затяжка моментом 3,5 дН.м
		Угловая затяжка на 190 °
(9)	шпилек (Каталитический нейтрализатор и сажевый фильтр в сборе) (в зависимости от комплектации)	0,6 дН.м
(*) Соблюдать правильный порядок затяжки резьбовых соединений (**) Заменять после каждой разборки

2.2. Последовательность затяжки

ВНИМАНИЕ : Соблюдать правильный порядок затяжки резьбовых соединений.

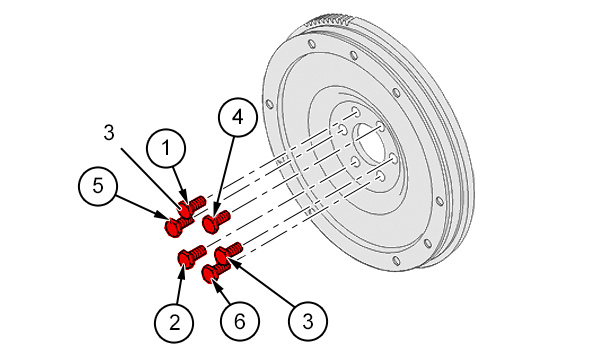

Рисунок : b1bb1mld

(3) Болт (Двойной демпфирующий маховик / Маховик двигателя / Фланец опоры коронной шестерни стартера).

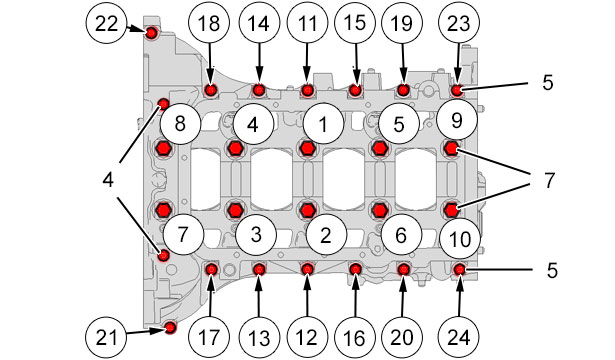

Рисунок : b1bb1tid

(4) Болт M6 (Картер крышек опор коренных шеек).

(5) Болт M6 (Картер крышек опор коренных шеек).

(7) Болт M9 (Крышки подшипников).

Метод затяжки :

• Предварительно затянуть 10 болтов (7) моментом 1 дН,м (от 1 до 10)
• Предварительно затянуть 14 болтов (5) моментом 0,6 дН,м (от 11 до 24)
• Затянуть 2 болты (4) моментом 0,8 дН.м (изнутри колпака маховика)
• Отпустить винтов (7) на 180°
• Затянуть 10 болты (7) моментом 2,5 дН.м (от 1 до 10)
• Затянуть болтов (7) на 185 градусов (от 1 до 10)
• Затянуть 14 болты (5) моментом 0,8 дН.м (от 11 до 24)

3. Смазка

3.1. Моменты затяжки

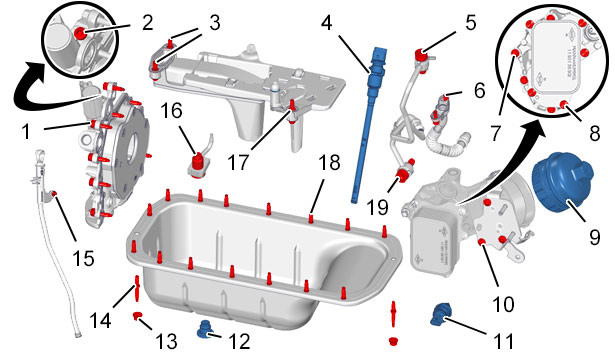

Рисунок : b1bb3eid

Метка	Обозначение	Момент затяжки
(1)	Болт (Масляный насос в сборе) (*)	Предварительная затяжка моментом 0,5 дН.м
		Затяжка моментом 0,9 дН.м
(2)	Болт (Электромагнитный клапан масляного насоса)	0,8 дН.м
(3)	Болт (Сетчатый фильтр для всасывания масла)	1,1 дН.м
(4)	Датчик уровня масла	3 дН.м
(5)	Полый болт (Подача масла / Tурбокомпрессор)	3 дН.м
(6)	Болт (Трубка возврата масла из турбокомпрессора)	0,8 дН.м
(7)	Болт (Опора масляного фильтра)	1 дН.м
(8)	Болт ( теплообменник охлаждающая жидкость/масло)	1 дН.м
(9)	Крышка масляного фильтра	2,5 дН.м
(10)	Болт (Кронштейн электромагнитного клапана турбокомпрессора)	1 дН.м
(11)	Датчик давления масла	3,2 дН.м
(12)	пробка для слива (Первый вариант монтажа)	3 дН.м
(13)	гайки ( масляный поддон (Первый вариант монтажа) )	1 дН.м
(14)	шпилек ( масляный поддон (Первый вариант монтажа) )	0,8 дН.м
(15)	Болт (Направляющая масляного щупа)	0,8 дН.м
(16)	Болт (Жиклёры масляного охлаждения поршней)	2 дН.м
(17)	Болт (Сетчатый фильтр для всасывания масла)	1,2 дН.м
(18)	Болт ( масляный поддон (Первый вариант монтажа) )	1,1 дН.м
(19)	Полый болт (Подача масла / Блок цилиндров )	3 дН.м
(*) Соблюдать правильный порядок затяжки резьбовых соединений

3.2. Масляный поддон (Второй вариант монтажа)

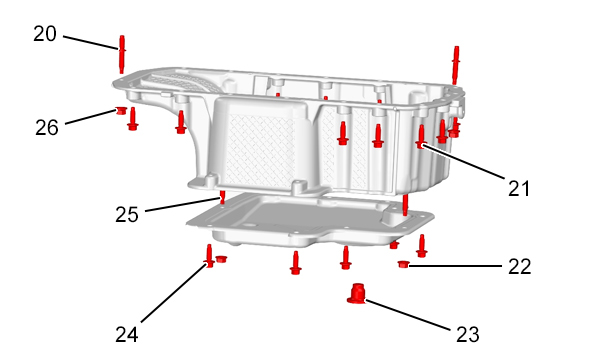

Рисунок : b1bb3eud

Метка	Обозначение	Момент затяжки
(20)	шпилек (Алюминиевый верхний масляный поддон (Второй вариант монтажа) )	0,8 дН.м
(21)	Болт (Алюминиевый верхний масляный поддон (Второй вариант монтажа) )	1,2 дН.м
(22)	гайки (Стальной нижний масляный поддон (Второй вариант монтажа) )	1 дН.м
(23)	пробка для слива (Второй вариант монтажа)	4,2 дН.м
(24)	Болт (Стальной нижний масляный поддон (Второй вариант монтажа) )	1 дН.м
(25)	шпилек (Стальной нижний масляный поддон (Второй вариант монтажа) )	0,8 дН.м
(26)	гайки (Алюминиевый верхний масляный поддон (Второй вариант монтажа) )	1,2 дН.м

3.3. Последовательность затяжки

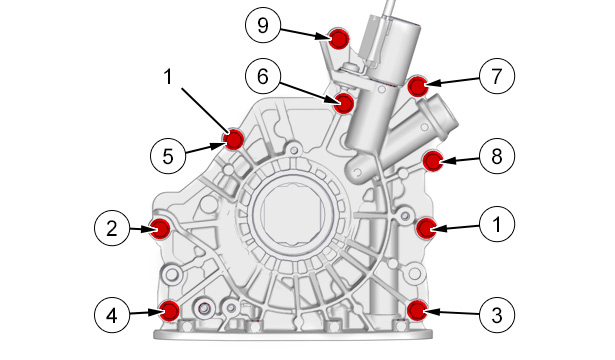

Рисунок : b1bb2eod

ВНИМАНИЕ : Соблюдать правильный порядок затяжки резьбовых соединений.

(1) Болт (Масляный насос в сборе).

4. Моменты затяжки : Механизм ГРМ

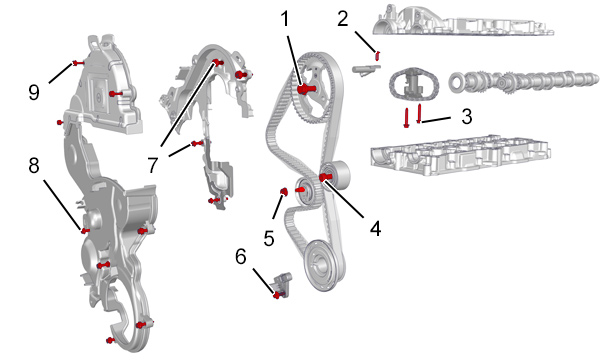

Рисунок : b1bb2epd

Метка	Обозначение	Метод затяжки
(1)	Болт (Шкивы распределительного вала) (*) (**)	Предварительная затяжка моментом 2 дН.м
		Угловая затяжка 50
(2)	Болт (Датчик положения распределительного вала)	0,8 дН.м
(3)	Болт (Натяжитель цепи привода распределительного вала)	0,8 дН.м
(4)	Болт (Обводной ролик ремня привода газораспределительного механизма )	3,5 дН.м
(5)	Гайка (Динамический натяжной ролик )	3 дН.м
	Шпилька (Динамический натяжной ролик )	1 дН.м
(6)	Болт (Датчик частоты вращения двигателя)	0,8 дН.м
(7)	Болт (Защитный картер газораспределительного механизма)	0,4 дН.м
(8)	Болт (Нижний картер привода ГРМ)	0,5 дН.м
(9)	Болт (Верхняя крышка привода ГРМ )	0,4 дН.м
(*) Соблюдать правильный порядок затяжки резьбовых соединений (**) Заменять после каждой разборки

5. Моменты затяжки : Контур турбонаддува

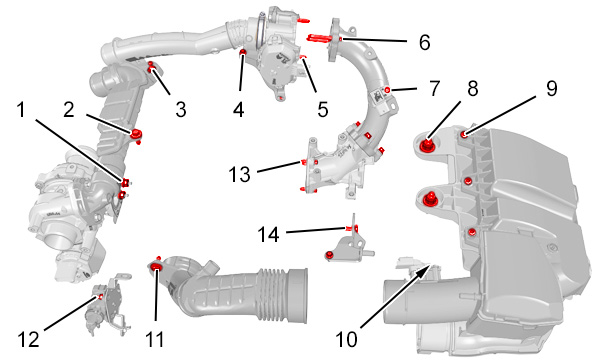

Рисунок : b1bb2eqd

Метка	Обозначение	Момент затяжки
(1)	гайки (Tурбокомпрессор) (*)	2,6 дН.м
	шпилек (Tурбокомпрессор)	1 дН.м
(2)	Болт (Глушитель шума турбокомпрессора )	0,7 дН.м
(3)	Болт (Выпускной воздушный патрубок охладителя воздуха турбонаддува)	0,8 дН.м
(4)	Болт (Опора блока дозатора подачи воздуха)	0,8 дН.м
(5)	Болт (Блок дозатора воздуха на впуске )	0,8 дН.м
(6)	гайки (Трубка подачи воздуха)	0,8 дН.м
(7)	Болт (Датчик давления и температуры воздуха во впускной системе)	0,8 дН.м
(8)	гайки (Корпус воздухоочистителя)	2,5 дН.м
(9)	Болт (Крышка воздухоочистителя)	0,5 дН.м
(10)	Болт (Датчик расхода воздуха )	0,3 дН.м
(11)	Болт (Входной патрубок турбокомпрессора)	0,7 дН.м
(12)	гайки (Электрический клапан управления турбокомпрессором) (в зависимости от комплектации)	0,8 дН.м
(13)	Болт (Промежуточное соединение системы впуска)	0,8 дН.м
(14)	Болт (Опора корпуса воздухоочистителя)	0,8 дН.м
(*) Заменять после каждой разборки

6. Моменты затяжки : Контур рециркуляции отработавших газов

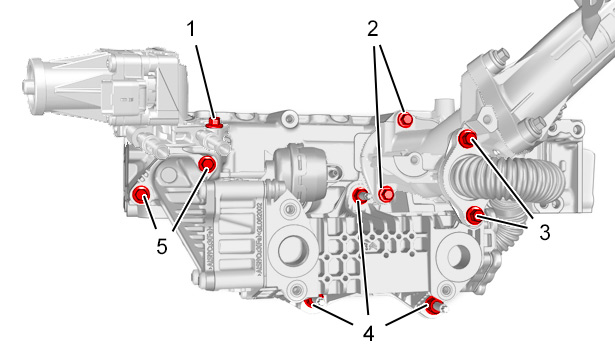

Рисунок : b1bb2erd

Метка	Обозначение	Момент затяжки
(1)	Болт (Клапан рециркуляции отработавших газов с электроприводом / Головка блока цилиндров)	0,8 дН.м
(2)	Болт (Промежуточное соединение системы впуска)	0,8 дН.м
(3)	Болт (Трубка рециркуляции отработавших газов)	0,8 дН.м
(4)	гайки (Модуль рециркуляции отработавших газов )	0,8 дН.м
(5)	Болт (Модуль рециркуляции отработавших газов / Головка блока цилиндров)	0,8 дН.м

7. Система охлаждения двигателя

7.1. Моменты затяжки

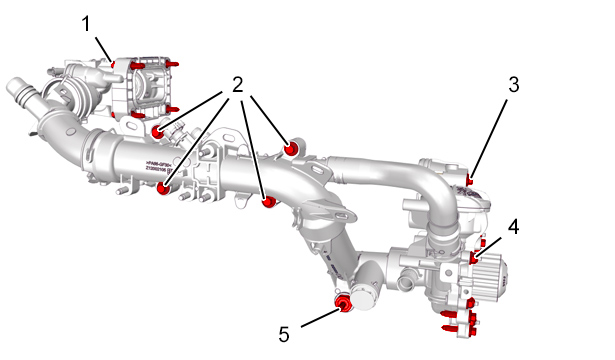

Рисунок : b1bb2k4d

Метка	Обозначение	Момент затяжки
(1)	Болт (Блок выхода охлаждающей жидкости) (*)	Предварительная затяжка моментом 0,5 дН.м
		Предварительная затяжка моментом 1,3 дН.м
		Угловое отворачивание на 90 °
		Затяжка моментом 1,3 дН.м
(2)	Болт (Трубка охлаждающей жидкости / Модуль рециркуляции отработавших газов )	Предварительная затяжка моментом 0,3 дН.м
		Затяжка моментом 0,8 дН.м
(3)	Болт (3a) (Насос для охлаждающей жидкости в сборе) (*)	Предварительная затяжка моментом 0,5 дН.м
		Затяжка моментом 0,9 дН.м
(4)	Гайка (Hасос системы охлаждения) (*)	Предварительная затяжка моментом 0,5 дН.м
		Затяжка моментом 0,9 дН.м
(5)	Болт (Коллектор входа охлаждающей жидкости)	2 дН.м
(*) Соблюдать правильный порядок затяжки резьбовых соединений

7.2. Последовательность затяжки : Блок выхода охлаждающей жидкости

ВНИМАНИЕ : Соблюдать правильный порядок затяжки резьбовых соединений.

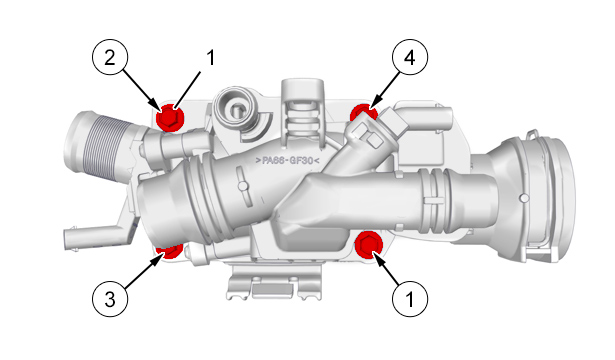

Рисунок : b1bb2etd

(1) Болт (Блок выхода охлаждающей жидкости).

Метод затяжки :

• Предварительно затянуть 4 болтов (1) моментом 0,5 дН,м (от 1 до 4)
• Предварительно затянуть 4 болтов (1) моментом 1,3 дН,м (от 1 до 4)
• Отпустить 4 винтов (1) на 90°
• Затянуть 4 болты (1) моментом 1,3 дН.м (от 1 до 4)

7.3. Последовательность затяжки : Насос для охлаждающей жидкости в сборе

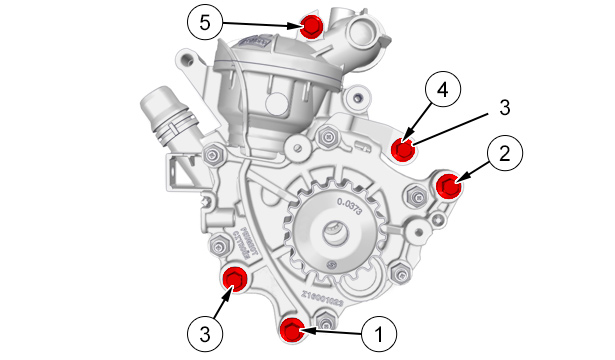

Рисунок : b1bb2k9d

(3) Болт (Насос для охлаждающей жидкости в сборе).

Метод затяжки :

• Предварительно затянуть 5 болтов (3) моментом 0,5 дН,м (от 1 до 5)
• Затянуть 5 болты (3) моментом 0,9 дН.м (от 1 до 5)

7.4. Последовательность затяжки : Hасос системы охлаждения

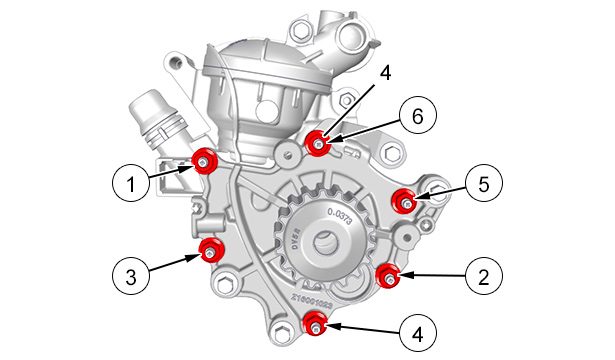

Рисунок : b1bb2kcd

(4) гайки (Hасос системы охлаждения).

Метод затяжки :

• Произведите предварительную затяжку 6 гаек (4) моментом 0,5 дН.м (от 1 до 6)
• Затянуть 6 гаек моментом от (4) до 0,9 дН.м (от 1 до 6)

8. Контур впрыскивания

8.1. Моменты затяжки : Система впрыска топлива BOSCH

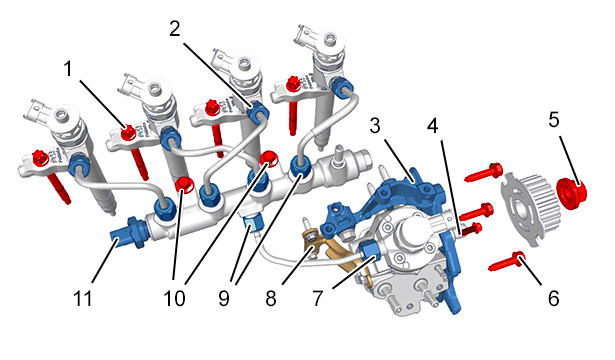

Рисунок : b1bb2evd

Метка	Обозначение	Момент затяжки
(1)	Болт (Прижим крепления дизельной форсунки)	Предварительная затяжка моментом 1 дН.м
		Угловая затяжка на 95 °
(2)	Соединительные элементы трубок (Трубки высокого давления топливной системы / Дизельная форсунка ) (*) (**)	Предварительная затяжка моментом 1 дН.м
		Затяжка моментом 2,8 дН.м
(3)	Болт (Передняя опора топливного насоса высокого давления / Головка блока цилиндров)	2 дН.м
(4)	Болт (Топливный насос / Передняя опора топливного насоса высокого давления)	0,8 дН.м
(5)	Гайка шкива топливного насоса	5 дН.м
(6)	Болт (Топливный насос / Передняя опора топливного насоса высокого давления)	2 дН.м
(7)	Трубка (Топливный трубопровод высокого давления / Топливный насос высокого давления) (*)	Предварительная затяжка моментом 2 дН.м
		Затяжка моментом 3 дН.м
(8)	Болт (Задняя опора топливного насоса высокого давления)	Предварительная затяжка моментом 0,3 дН.м
		Затяжка моментом 0,8 дН.м
(9)	Соединительные элементы трубок (Трубки высокого давления топливной системы / Дизельная форсунка / Топливная рампа высокого давления ) (*) (**)	Предварительная затяжка моментом 1 дН.м
		Затяжка моментом 3,2 дН.м
	Соединительные элементы трубок (Топливная трубка высокого давления / Топливный насос высокого давления / Топливная рампа высокого давления ) (*) (**)	Предварительная затяжка моментом 2 дН.м
		Затяжка моментом 2,6 дН.м
(10)	Болт (Дизельные топливные рампы высокого давления / Блок цилиндров )	2 дН.м
(11)	Топливный датчик высокого давления	4,5 дН.м
(*) Заменять после каждой разборки (**) Соблюдать правильный порядок затяжки резьбовых соединений

8.2. Моменты затяжки : Трубки высокого давления топливной системы

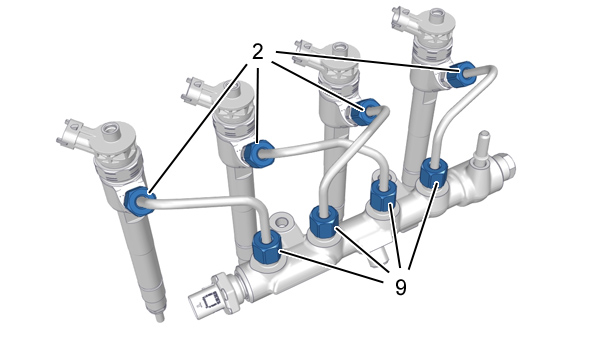

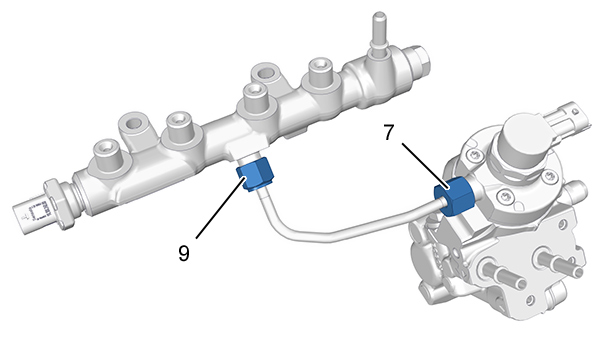

Рисунок : b1bb2kfd

(2) Соединительные элементы трубок (Трубки высокого давления топливной системы / Дизельная форсунка ).

(9) Соединительные элементы трубок (Трубки высокого давления топливной системы / Топливная рампа высокого давления ).

Метод затяжки : Трубки высокого давления топливной системы :

• Предварительно затяните соединительный элемент трубки (9) моментом 1 дН.м (на топливной рампе)
• Предварительно затяните соединительный элемент трубки (2) моментом 1 дН.м (на держателе дизельной форсунки)
• Минимальная задержка : Подождите 30 секунд
• Затянуть штуцер (9)моментом 3,2 дНм (на топливной рампе)
• Затянуть штуцер (2)моментом 2,8 дНм (на держателе дизельной форсунки)

Рисунок : b1bb2kzd

(7) Трубка (Топливная трубка высокого давления / Топливный насос высокого давления ).

(9) Трубка (Топливная трубка высокого давления / Топливная рампа высокого давления ).

Метод затяжки : Топливная трубка высокого давления :

• Предварительно затяните соединительный элемент трубки (9) моментом 2 дН.м (на топливной рампе)
• Предварительно затяните соединительный элемент трубки (7) моментом 2 дН.м (в топливном насосе высокого давления дизельного двигателя)
• Минимальная задержка : Подождите 30 секунд
• Затянуть штуцер (9)моментом 2,6 дНм (на топливной рампе)
• Затянуть штуцер (7)моментом 3 дНм (в топливном насосе высокого давления дизельного двигателя)

8.3. Последовательность затяжки : Болт (8) (Задняя опора топливного насоса высокого давления)

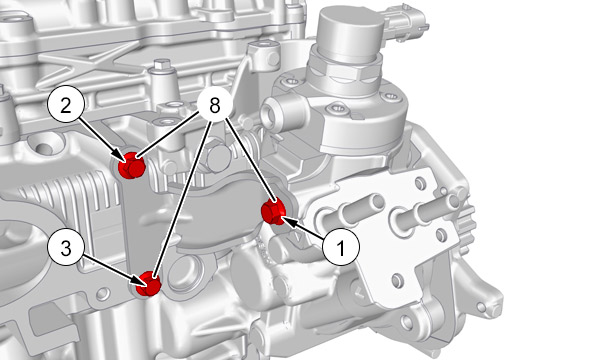

Рисунок : b1bb2khd

Метод затяжки :

• Затянуть вручную 3 болта ((8)) (от 1 до 3)
• Предварительно затянуть 3 болтов (8) моментом 0,3 дН,м (от 1 до 3)
• Затяните болты (8) моментом 0,8 дН.м (от 1 до 3)

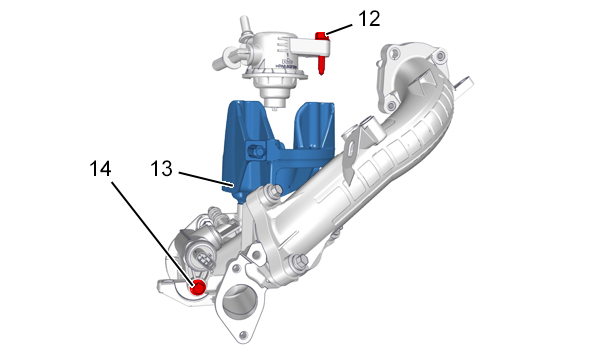

8.4. Моменты затяжки : Амортизатор пульсации топлива при низком давлении (все типы двигателей, кроме DV5RU)

Рисунок : b1bb2ewd

Метка	Обозначение	Момент затяжки
(12)	Болт (Амортизатор пульсации топлива при низком давлении) (в зависимости от комплектации)	1 дН.м
(13)	Болт (Опора топливного трубопровода)	0,8 дН.м
(14)	Болт (Датчик давления и температуры в топливном контуре низкого давления / Промежуточное соединение системы впуска)	0,8 дН.м

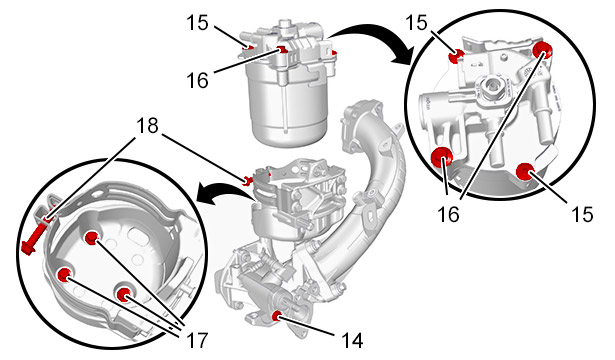

8.5. Моменты затяжки : Топливный фильтр (двигатели DV5RU)

Рисунок : b1bb2kjd

Метка	Обозначение	Момент затяжки
(14)	Болт (Датчик давления и температуры в топливном контуре низкого давления / Промежуточное соединение системы впуска)	0,8 дН.м
(15)	Болт (Топливный фильтр )	0,3 дН.м
(16)	Болт (Топливный фильтр )	0,8 дН.м
(17)	Болт (Опора топливного фильтра)	0,8 дН.м
(18)	Болт (Шайба )	0,4 дН.м

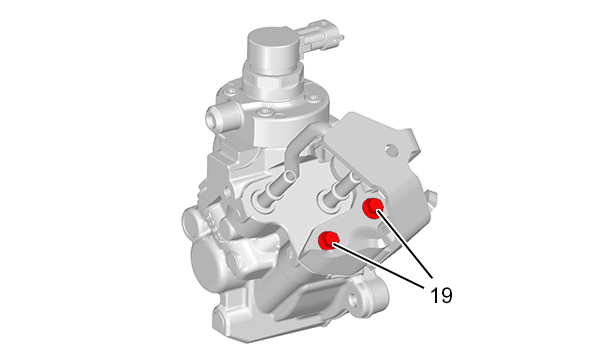

8.6. Момент затяжки : Защитное устройство топливного насоса высокого давления

Рисунок : b1bb3exd

Метка	Обозначение	Момент затяжки
(19)	Болт (Защитное устройство топливного насоса высокого давления) (*)	1,1 дН.м
(*) Заменять после каждой разборки

9. Оборудование двигателя

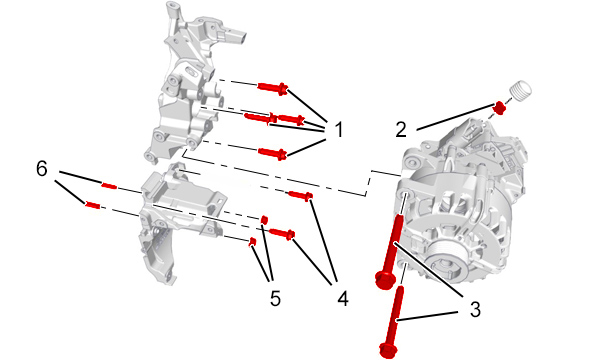

9.1. Моменты затяжки : Реверсивный генератор

Рисунок : b1bb2exd

Метка	Обозначение	Момент затяжки
(1)	Болт (Опора многофункциональная)	2 дН.м
(2)	Гайка (Цепь мощности генератора )	1,5 дН.м
(3)	Болт (Реверсивный генератор)	4 дН.м
(4)	Болт (Опора компрессора кондиционера воздуха)	0,6 дН.м
(5)	гайки (Опора компрессора кондиционера воздуха)	2 дН.м
(6)	Шпильки (Опора компрессора кондиционера воздуха)	2 дН.м

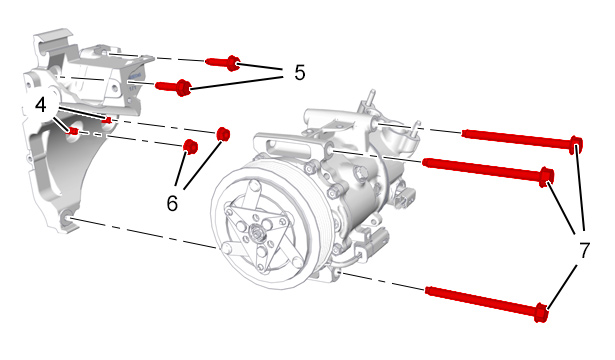

9.2. Моменты затяжки : Версия с кондиционером воздуха

Рисунок : b1bb2eyd

Метка	Обозначение	Момент затяжки
(4)	шпилек (Опора компрессора кондиционера воздуха)	0,6 дН.м
(5)	Болт (Опора компрессора кондиционера воздуха)	2 дН.м
(6)	гайки (Опора компрессора кондиционера воздуха)	2 дН.м
(7)	Болт (Компрессор кондиционера)	2,4 дН.м

9.3. Моменты затяжки : Версия без кондиционера воздуха

Рисунок : b1bb2ezd

Метка	Обозначение	Момент затяжки
(8)	Болт (Опора обводного шкива ремня привода навесного оборудования)	2 дН.м

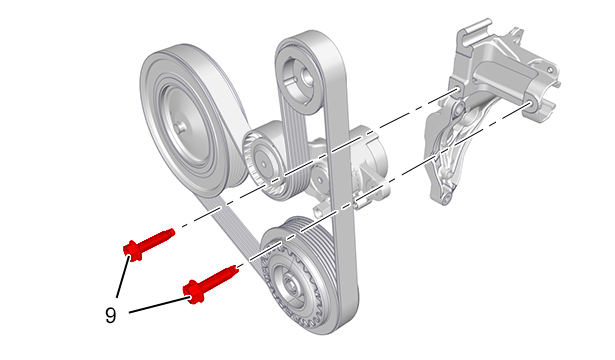

9.4. Моменты затяжки : Динамический натяжной ролик

Рисунок : b1bb2f0d

Метка	Обозначение	Момент затяжки
(9)	Болт (Динамический натяжной ролик )	2 дН.м

10. Стартер

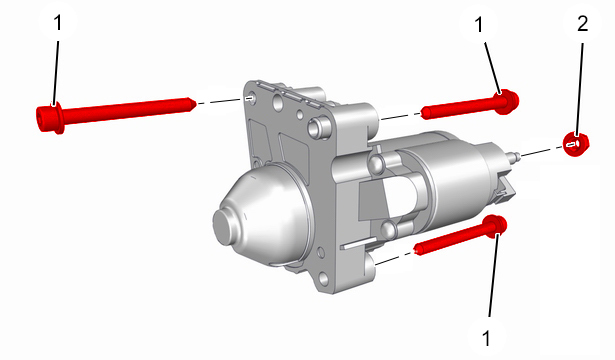

10.1. Моменты затяжки : Стартер (С функцией "Stop and Start")

Рисунок : d1bb00sd

Метка	Обозначение	Момент затяжки
(1)	Болт (Стартер) (*)	2 дН.м
(2)	Гайка (Кабель питания стартера)	1,2 дН.м
(*) Соблюдать правильный порядок затяжки резьбовых соединений

10.2. Моменты затяжки : Стартер (Без функции "Stop and Start")

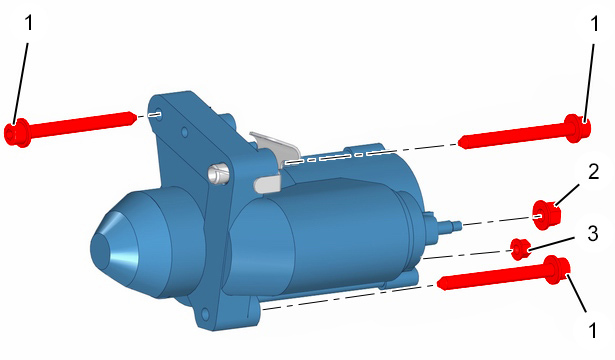

Рисунок : d1bb00hd

Метка	Обозначение	Момент затяжки
(1)	Болт (Стартер) (*)	2 дН.м
(2)	Гайка (Кабель питания стартера)	1,2 дН.м
(3)	Гайка (Кабель возбуждения стартера)	0,5 дН.м
(*) Соблюдать правильный порядок затяжки резьбовых соединений

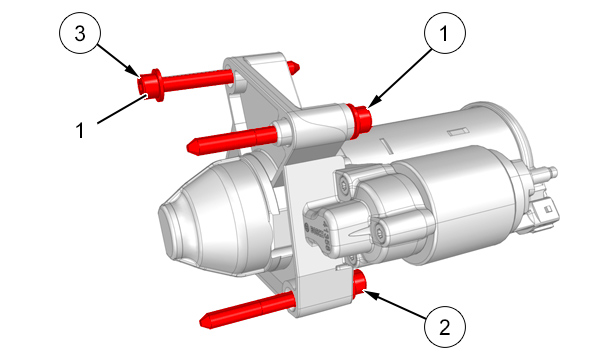

10.3. Последовательность затяжки

Рисунок : d1bb00od

ВНИМАНИЕ : Соблюдать правильный порядок затяжки резьбовых соединений.

(1) Болт (Стартер).
