ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

ПРИМЕЧАНИЕ : Используйте продукты, рекомендованные изготовителем .

1. Обязательная замена деталей

Обозначение	Количество
Прокладки дизельных форсунок	4
Болт шкива распредвала	1

2. Оборудование

Приспособление	Номер	Обозначение

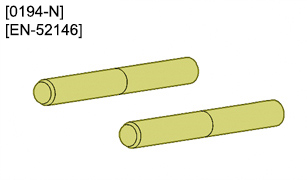

Рисунок : e5ab2cmt	[0194-N][EN-52146]	Штифт для сборки опор распредвалов

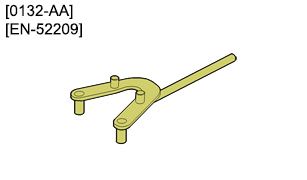

Рисунок : e5ab2cnt	[0132-AA][EN-52209]	Приспособление для блокировки

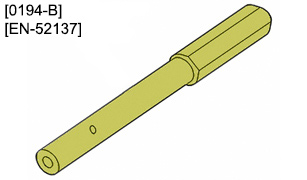

Рисунок : e5ab2cpt	[0194-B][EN-52137]	Штифт для установки в контрольную точку шкива распределительного вала

3. Предварительные операции

Установить автомобиль на подъемник .

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею.

Снять :

• Рычаги переднего стеклоочистителя
• Решетку воздухозаборника перед ветровым стеклом
• Крышка двигателя
• Корпус воздушного фильтра
• Блок воздушного дозатора
• Гаситель пульсации
• Вакуумный насос
• Защитный щиток под двигателем
• Датчик положения распределительного вала
• 4 дизельные форсунки
• Общую топливную рампу высокого давления
• Ремень привода ГРМ

4. Снятие

ОБЯЗАТЕЛЬНО : Соблюдайте требования обеспечения безопасности и чистоты для дизельных двигателей с топливной системой высокого давления (HDI) .

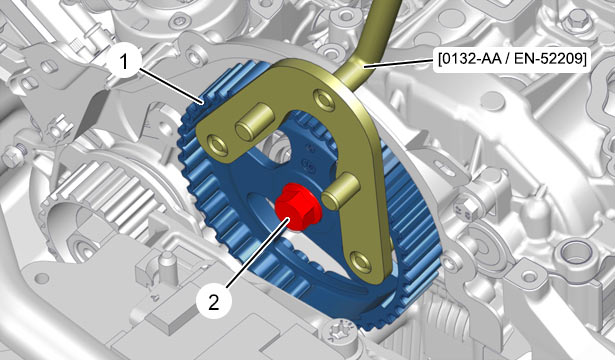

Рисунок : b1dg1hud

Установите приспособление [0132-AA / EN-52209].

Снять :

• Болт (2)
• Шкив (1) распредвала

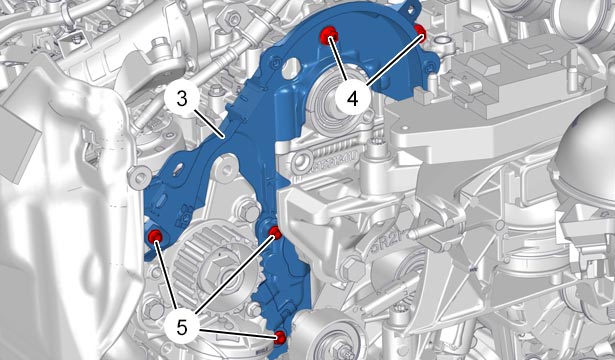

Рисунок : b1dg1e0d

Снять :

• 3 болтов (5)
• 2 болтов (4)
• Картер привода ГРМ задний (3)

Рисунок : b1dg1e2d

Снять :

• 18 болтов (7)
• Картер опор распределительного вала (6), используя зоны для отделения "a" ; С помощью большой плоской отвертки

5. Установка

ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .

ВНИМАНИЕ : Заменяйте каждый раз снятые прокладки.

ВНИМАНИЕ : Очистить плоскости прилегания уплотнений ; С помощью продукта для очистки (индекс "D2") . Не используйте абразивный или царапающий инструмент : Плоскости стыка не должны содержать следов ударов или трещин.

ВНИМАНИЕ : Очистить и обезжирить плоскости прилегания уплотнений ; С помощью чистой ветоши и чистящего средства ;Удалить все следы чистящего средства.

ВНИМАНИЕ : Калибровочный штифт коленчатого вала должен быть установлен на своем месте.

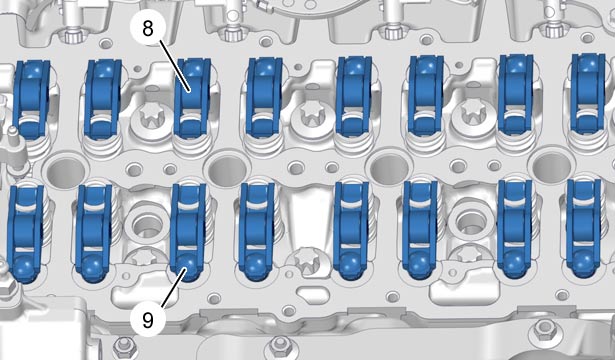

Рисунок : b1dg1e3d

Смажьте (С моторным маслом) :

• Стопора (8)
• гидравлических толкателей (9)

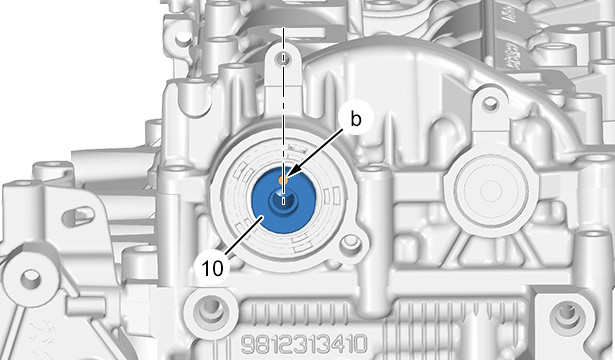

Рисунок : b1dg1jnd

ПРИМЕЧАНИЕ : Положение штифта (поз. ‎"b") предотвращает неправильное расположение постели распредвалов в сборе на головке блока цилиндров из-за противодействия клапанных пружин.

Перед установкой постели распредвалов убедиться, что штифт (поз. ‎"b") на впускном распредвале ‎(10) направлен вверх.

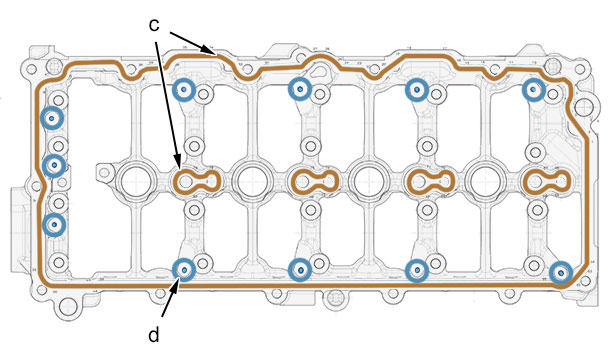

Рисунок : b1dg1jqd

ВНИМАНИЕ : Для оптимальной адгезии валика герметика необходимо подождать примерно 1 минуту, чтобы обезжириватель испарился : Риск утечки моторного масла.

ВНИМАНИЕ : Соблюдать расположение валика герметика.

ПРИМЕЧАНИЕ : Нанесите валик герметика толщиной 1,5 - 2,5 мм по периметру плоскости стыка (Индекс "E10" ) (в "c").

ВНИМАНИЕ : Не закупоривайте трубопроводы подачи масла "d".

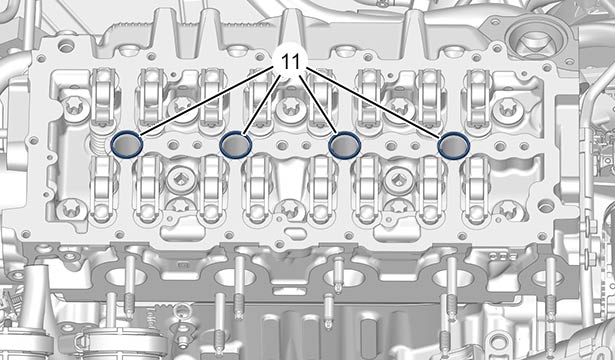

Рисунок : b1dg1e8d

Установить новые уплотнения ‎(11) в гнезда дизельных форсунок ‎.

ВНИМАНИЕ : Слегка смазать пальцы [0194-N / EN-52146] перед установкой.

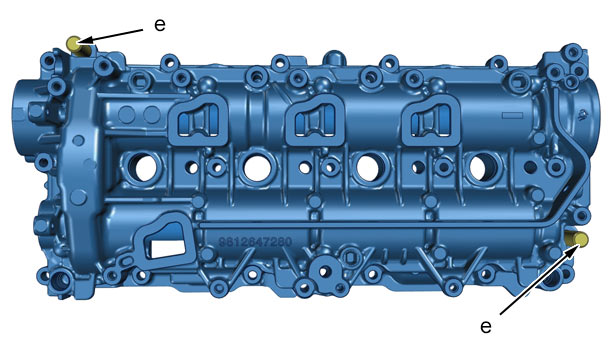

Рисунок : b1dg1jvd

Установить штифта [0194-N / EN-52146](в "e").

Установите :

• Крышка постелей щек распределительного вала (6)
• 18 болтов (7)

Вынуть штифты [0194-N / EN-52146](в "e").

Установите :

• Картер привода ГРМ задний (3)
• болтов (4), (5)

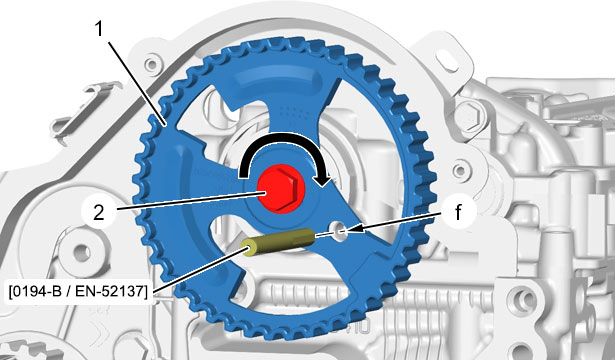

Рисунок : b1dg1jyd

Установите :

• Шкив (1) распредвала
• Новый болт (2) ; С помощью приспособления [0132-AA/EN-52209]

Повернуть винт ‎(2) по часовой стрелке и совместить отверстия для блокировочного штифта(в "f").

Установить в контрольную точку распределительный вал ; С помощью приспособления [0132-B/EN-52209].

6. Дополнительные операции

Установите :

• Ремень привода ГРМ
• Общую топливную рампу высокого давления
• 4 дизельные форсунки
• Датчик положения распределительного вала
• Защитный щиток под двигателем
• Вакуумный насос
• Гаситель пульсации
• Блок воздушного дозатора
• Корпус воздушного фильтра
• Крышка двигателя
• Решетку воздухозаборника перед ветровым стеклом
• Рычаги переднего стеклоочистителя

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею.

Опустите автомобиль на землю.
