Снятие - установка сальников двигателя

Смотри так же:
ПРИМЕЧАНИЕ : Сальники обеспечивают герметичность коленчатого вала со стороны масляного насоса и стороны маховика, а также на конце распределительного вала со стороны шкива привода ГРМ ; Уплотнительные манжеты имеют тефлоновую кромку заданной формы.
ПРИМЕЧАНИЕ : При пуске двигателя давление масла действует на уплотнительную кромку , которая прижимается к поверхности вала, оставляя тонкую масляную пленку на поверхности вала, что создает герметичность.
ВНИМАНИЕ : Убедиться в отсутствии следов масла на рабочих поверхностях уплотнительной втулки .
ВНИМАНИЕ : Если кромка сальника деформирована, заменить уплотнительное кольцо.
ПРИМЕЧАНИЕ : При замене оставьте сальник в оправке для монтажа ; В случае разобщения с оправкой, установить уплотнительную манжету обратно в оправку и оставить в сборе на 30 минут перед повторной установкой.
1. Обязательная замена деталей
1.1. Сальник распределительного вала
Обозначение Количество
Болт шкива распредвала 1
Сальник распределительного вала 1
1.2. Уплотнительное кольцо масляного насоса
Обозначение Количество
Уплотнительное кольцо масляного насоса 1
болт (Шкив привода навесного оборудования) 1
1.3. Сальник коленчатого вала
Обозначение Количество
Болт маховика 6
Сальник коленчатого вала (со стороны коробки передач) 1
2. Инструменты
инструмент Номер Обозначение

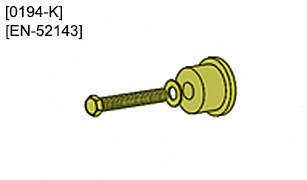

Рисунок : e5ab29nt
[0194-K][EN-52143] Оправка для установки сальника распределительного вала

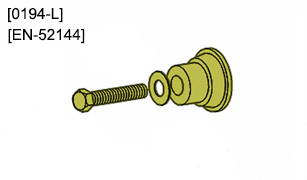

Рисунок : e5ab29ot
[0194-L][EN-52144] Оправка для монтажа сальника коленчатого вала (Со стороны привода ГРМ)

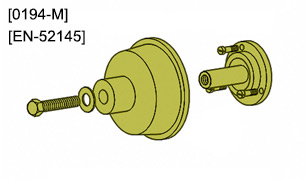

Рисунок : e5ab29qt
[0194-M][EN-52145] Оправка для монтажа сальника коленчатого вала (Со стороны маховика двигателя)

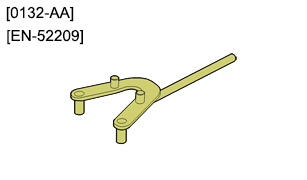

Рисунок : e5ab29rt
[0132-AA][EN-52209] Приспособление для блокировки
3. Предварительные операции
Отсоединить сервисную аккумуляторную батарею .
Снять декоративную крышку двигателя .
4. Сальник распределительного вала
4.1. Снятие

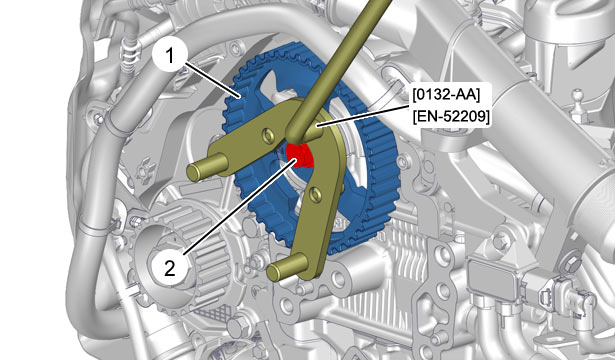

Рисунок : b1bg6dkd
ВНИМАНИЕ : Снимите фиксаторы распредвалов.
Зафиксировать шкив распределительного вала (1) ; С помощью приспособления [0132-AA] / [EN-52209].
Снять :
  • Болт (2)
  • Шкив распределительного вала (1)
Рисунок : b1bg5v5d
Просверлите отверстие диаметром 3,5 мм в сальнике (3) (в "a").
Вкрутить винт в отверстие (в "a").
Выньте сальник в сборе с помощью клещей.
4.2. Установка

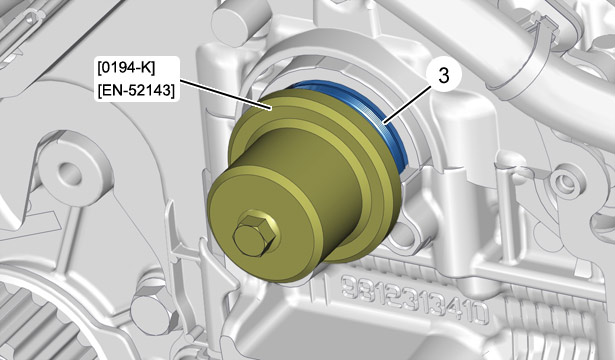

Рисунок : b1bg6dod
ВНИМАНИЕ : Вытереть все масло, находящееся в гнезде для установки уплотнительной втулки , и убедиться в отсутствии следов масла на рабочих поверхностях уплотнительной втулки .
Установить манжету, снабженную новым уплотнительным кольцом (3), на распределительный вал.
Установите приспособление [0194-K] / [EN-52143].
Затянуть болт приспособления [0194-K] / [EN-52143], чтобы плоскость приспособления уперлась в плоскость крышек постелей распределительного вала.
Снять приспособление [0194-K] / [EN-52143].
Установите :
  • Шкив распределительного вала (1)
  • Новый болт (2) ; С помощью приспособления [0132-AA] / [EN-52209]
  • Ремень привода ГРМ
5. Сальник масляного насоса
5.1. Снятие
Снять :

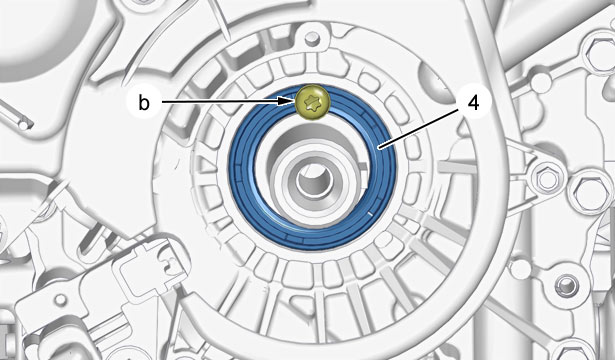

Рисунок : b1bg5v7d
Просверлите отверстие диаметром 3,5 мм в сальнике (4) (в "b").
Вкрутить винт в отверстие (в "b").
Выньте сальник в сборе с помощью клещей.
5.2. Установка

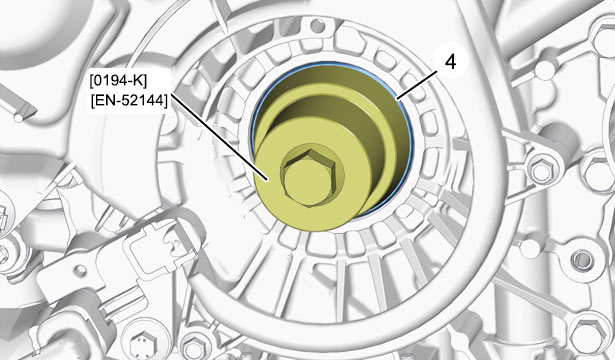

Рисунок : b1bg6dsd
ВНИМАНИЕ : Вытереть все масло, находящееся в гнезде для установки уплотнительной втулки , и убедиться в отсутствии следов масла на рабочих поверхностях уплотнительной втулки .
Позиционируйте муфту , оснащенную новым сальником (4), на коленчатом валу .
Установить на место приспособление [0194-L] / [EN-52144] и болт шкива коленчатого вала.
Затянуть болт шкива коленчатого вала, чтобы плоскость приспособления [0194-L] / [EN-52144] уперлась в плоскость корпуса масляного насоса.
Снять приспособление [0194-L] / [EN-52144].
Установите :
6. Сальник коленчатого вала
6.1. Снятие
Снять :
  • Коробку передач
  • Механизм сцепления

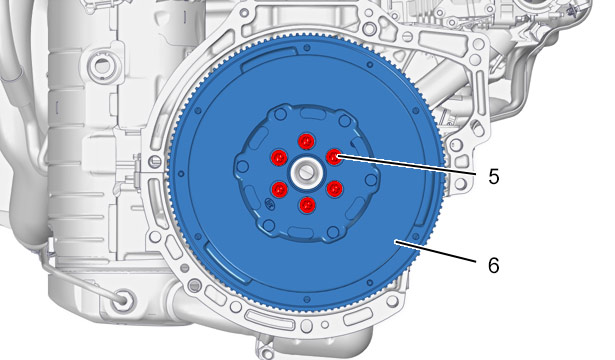

Рисунок : b1bg5v9d
Снять :
  • болтов (5)
  • Маховик (6)

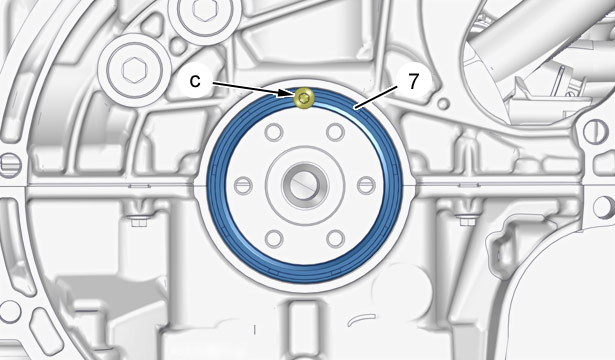

Рисунок : b1bg5vad
Просверлите отверстие диаметром 3,5 мм в сальнике (7) (в "c").
Вкрутить винт в отверстие (в "c").
Выньте сальник в сборе с помощью клещей.
6.2. Установка

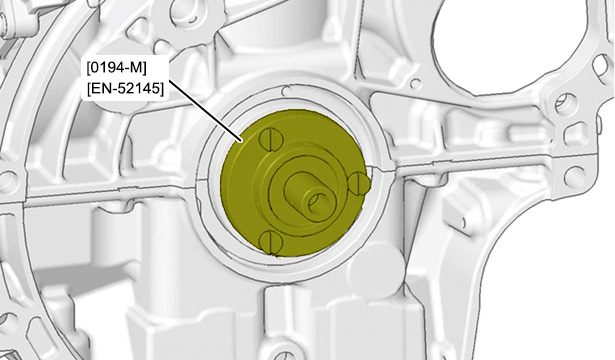

Рисунок : b1bg6dwd
ВНИМАНИЕ : Вытереть все масло, находящееся в гнезде для установки уплотнительной втулки , и убедиться в отсутствии следов масла на рабочих поверхностях уплотнительной втулки .
Установить нижнюю часть приспособления [0194-M / EN-52145] на маховик двигателя .

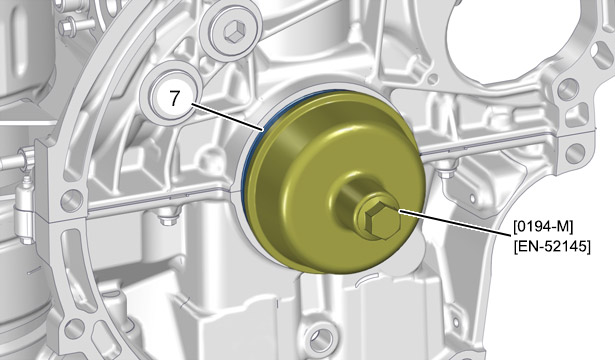

Рисунок : b1bg6e0d
Установить манжету, снабженную новым уплотнительным кольцом (7), на нижнюю часть приспособления [0194-M] / [EN-52145].
Затянуть винт [0194-M] / [EN-52145] приспособления до соприкосновения торца приспособления с поверхностью блока цилиндров .
Снять приспособление [0194-M] / [EN-52145].

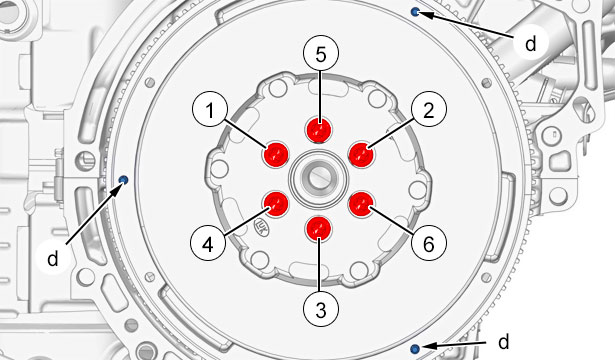

Рисунок : b1bg5vcd
Установите :
  • Маховик (6)
  • болтов (5) (новые)
ВНИМАНИЕ : Соблюдать порядок затяжки болтов (5).
Проверить наличие 3 центровочных шпилек механизма сцепления (в "d") (механическая коробка передач).
Установите :
  • Механизм сцепления
  • Коробку передач
7. Дополнительные операции
Установите декоративную крышку двигателя .
Присоединить сервисную аккумуляторную батарею .
