ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

ПРИМЕЧАНИЕ : Используйте продукты, рекомендованные изготовителем .

1. Обязательная замена деталей

Обозначение	Количество
Прокладки дизельных форсунок	4
Болт шкива распредвала	1
Сальник впускного распределительного вала	1
Заглушка выпускного распределительного вала	1

2. Оборудование

Приспособление	Номер	Обозначение

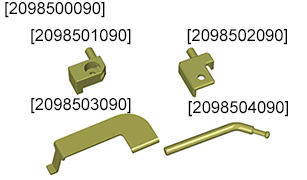

Рисунок : e5ab2w8t	[2098500090]	Инструментальный ящик
	[2098501090]	Приспособление для удержания шкивов распределительных валов
	[2098502090]	Приспособление для удержания шкивов распределительных валов
	[2098503090]	Рычаг
	[2098504090]	Рычаг установки звездочки распредвала

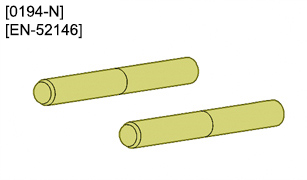

Рисунок : e5ab2cmt	[0194-N][EN-52146]	Штифт для сборки опор распредвалов

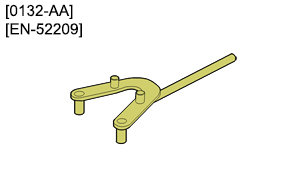

Рисунок : e5ab2cnt	[0132-AA][EN-52209]	Приспособление для блокировки

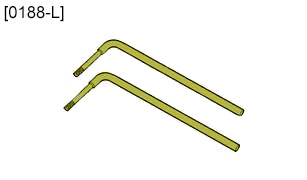

Рисунок : b1dg1xht	[0188-L]	Съемный рычаг

3. Предварительные операции

Установить автомобиль на подъемник .

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею.

Снять :

• Крышка двигателя
• Корпус воздушного фильтра
• Блок воздушного дозатора
• Гаситель пульсации
• Вакуумный насос
• Защитный щиток под двигателем
• 4 дизельные форсунки
• Общую топливную рампу высокого давления

4. Снятие

ОБЯЗАТЕЛЬНО : Соблюдайте требования обеспечения безопасности и чистоты для дизельных двигателей с топливной системой высокого давления (HDI) .

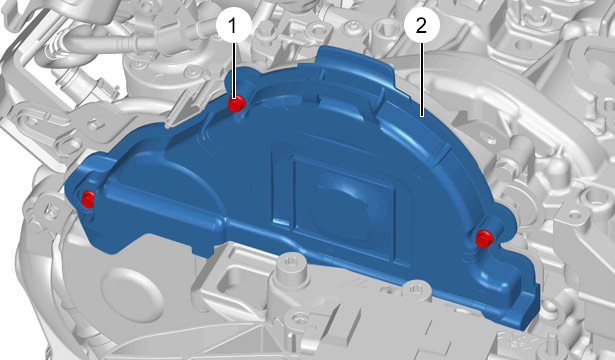

Рисунок : b1dg1wfd

Снять :

• болтов (1)
• Верхний кожух (2) распределительного механизма

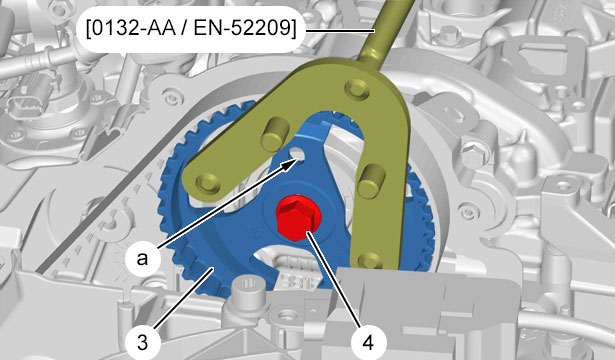

Рисунок : b1dg1whd

Поверните коленвал и выровняйте отверстие "a" шкива распредвала (3) по вертикали..

Установите приспособление [0132-AA / EN--52209].

Ослабьте болт шкива (4) распредвала, не снимая его.

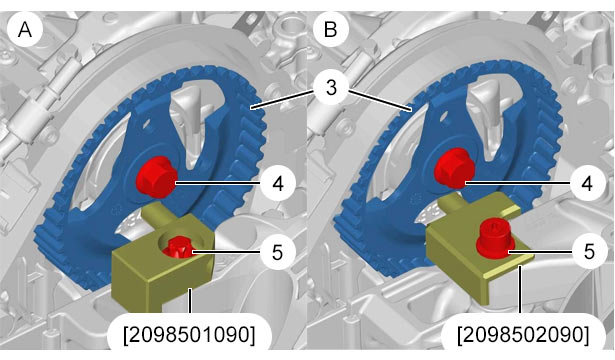

Рисунок : b1dg1wjd

Размер "A" : Установите приспособление [2098501090] ; С помощью болта (5) опоры двигателя .

Размер "B" : Установите приспособление [2098502090] ; С помощью болта (5) опоры двигателя .

Установите приспособление [2098501090] для [2098502090] фиксации звездочки распредвала (3) (В зависимости от установки).

Снимите болт (4) звездочки распредвала (3).

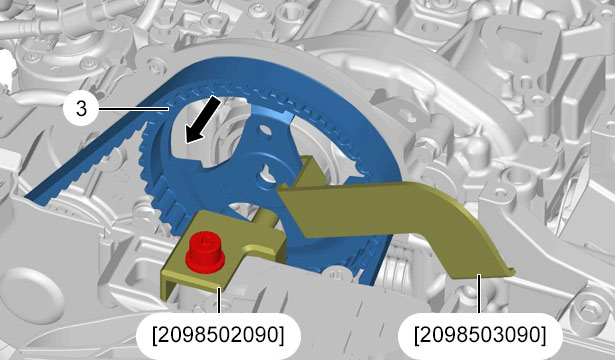

Рисунок : b1dg1wld

ВНИМАНИЕ : Не вращайте болт коленвала, если снята звездочка распредвала : Опасность повреждения зубьев ремня привода ГРМ.

Вставьте съемный рычаг [2098503090] за звездочку распредвала (3).

Снимите и сдвиньте звездочку распредвала (3) в направлении стрелки на приспособлении для фиксации [2098502090].

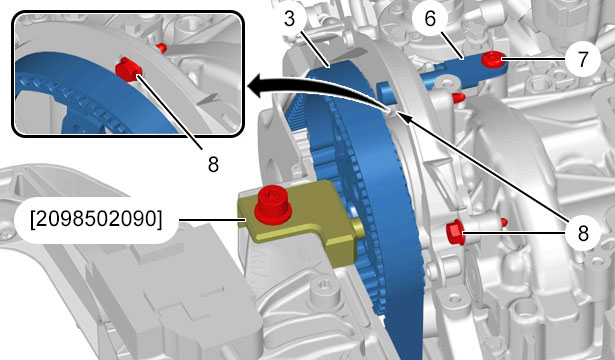

Рисунок : b1dg1wnd

Снять :

• Болт (7)
• Датчик положения распределительного вала (6)

Наклоните звездочку распредвала (3) на приспособлении для фиксации [2098502090] (Как показано стрелкой ).

Снимите 2 болты (8) картера ГРМ .

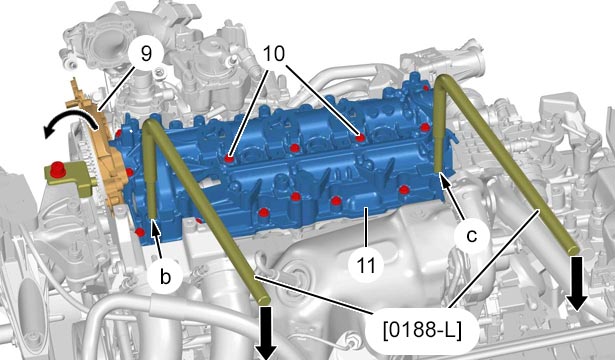

Рисунок : b1dg1wpd

ПРИМЕЧАНИЕ : Для выполнения операции необходимо два человека.

Наклоните задний картер ГРМ, не надавливая на него (9) (В направлении стрелки).

Снять болт (10).

Вставьте съемные рычаги [0188-L] (В "b", "c").

Надавите на съемные рычаги [0188-L] и снимите держатель распредвала (11).

5. Установка

ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .

ВНИМАНИЕ : Заменяйте каждый раз снятые прокладки.

ВНИМАНИЕ : Выполните процедуру очистки и подготовки деталей перед сборкой.

Процедура очистки и подготовки деталей перед сборкой :

• Очистить плоскости прилегания уплотнений ; С помощью продукта для очистки (индекс "D2")
• Не используйте абразивный или царапающий инструмент : Плоскости стыка не должны содержать следов ударов или трещин
• Очистить и обезжирить плоскости прилегания уплотнений ; С помощью чистой ветоши и чистящего средства ;Удалить все следы чистящего средства
• Для оптимальной адгезии валика герметика необходимо подождать примерно 1 минуту, чтобы чистящее средство испарилось : Риск утечки моторного масла

Рисунок : b1dg1wrd

Смажьте (С моторным маслом) :

• Конец штоков клапанов (В "d")
• гидравлических толкателей (В "e")
• коромысел с подшипниками (13)

Установите :

• коромысел с подшипниками (13)
• Новые уплотнения (12) форсунок

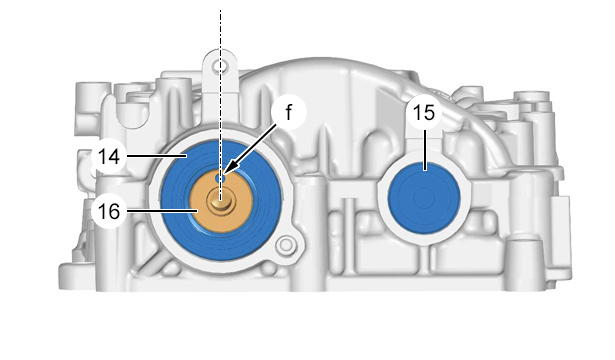

Рисунок : b1dg1wtd

ВНИМАНИЕ : Перед установкой постели распредвалов убедиться, что штифт (поз. ‎"f") на впускном распредвале ‎(16) направлен вверх.

ПРИМЕЧАНИЕ : Положение штифта (поз. ‎"f") предотвращает неправильное расположение постели распредвалов в сборе на головке блока цилиндров из-за противодействия клапанных пружин.

Установите :

• Новое уплотнительное кольцо (14)
• Новую (15) заглушку

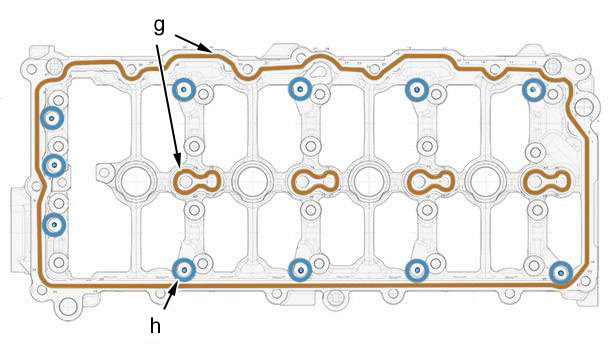

Рисунок : b1dg1wvd

ВНИМАНИЕ : Валик герметика должен быть правильно нанесен на постель распредвала.

ПРИМЕЧАНИЕ : Нанесите валик герметика толщиной 1,5 - 2,5 мм по периметру плоскости стыка (Индекс "E10" ) (в "g").

ВНИМАНИЕ : Не закупоривайте трубопроводы подачи масла "h".

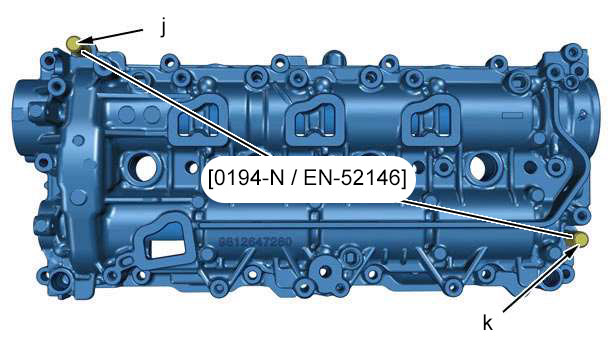

Рисунок : b1dg1wzd

Смажьте маслом и установите центрирующие штифты [0194-N / EN-52146] в постель распредвала(В "j", "k").

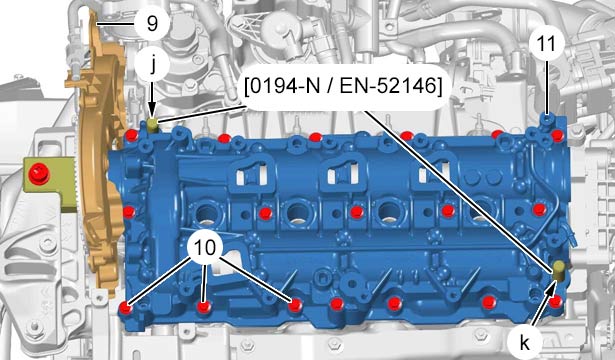

Рисунок : b1dg1x2d

ПРИМЕЧАНИЕ : Для выполнения операции необходимо два человека.

Наклоните задний картер ГРМ (9) в направлении, указанном стрелкой, не прилагая усилий.

Установите :

• Крышка постелей щек распределительного вала (11)
• 18 болтов (10)

Вынуть штифты [0194-N / EN-52146] (В "j", "k").

Установите :

• винты (8) заднего картера ГРМ (9)
• Датчик положения распределительного вала (6)
• Болт (7)

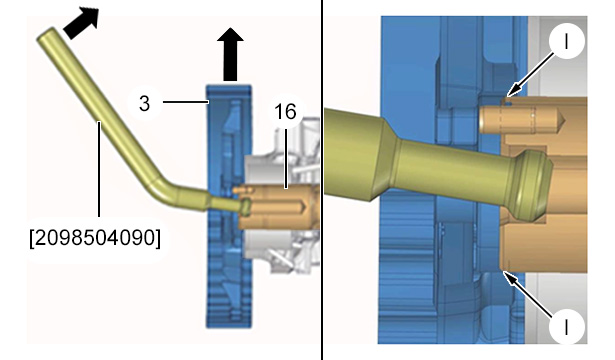

Рисунок : b1dg1x4d

Вставьте рычаг [2098504090] упора шкива распредвала (3) в конец впускного распредвала [16).

Поднимите шкив распредвала (3) и поместите его на конец распредвала (16) (В "l").

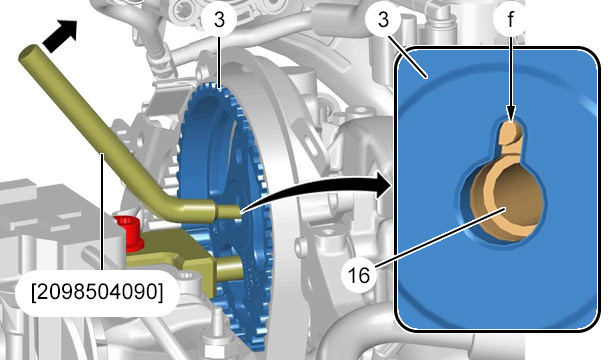

Рисунок : b1dg1x6d

ВНИМАНИЕ : Противодействие клапанных пружин вызывает смещение штифта распредвала (В "f") : Не устанавливайте сразу на место болт звездочки (4) распредвала.

Снимите рычаг [2098504090], когдазвездочка распредвала (3) опирается на распредвал (16).

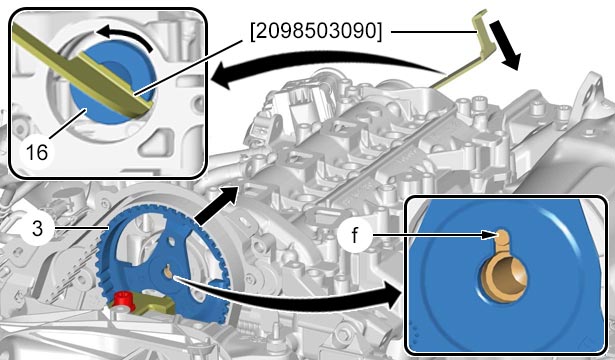

Рисунок : b1dg1x8d

Вставьте рычаг [2098503090] в конец распредвала (16).

Надавите на звездочку распредвала (3) в направлении стрелки и поддерживайте это давление.

Слегка поверните распредвал (16) в направлении стрелки с помощью рычага [2098503090] и совместите штифт с звездочкой распредвала (3) (В "f").

Проверьте правильность посадки звездочки распредвала (3) на распредвал (16).

Снять :

• Болт (5) опоры двигателя
• Приспособление для фиксации звездочки распредвала [2098501090] или [2098502090]

Установите :

• Новый болт (4) звездочки распредвала  ; С помощью приспособления [0132-AA / EN--52209]
• Кожух газораспределительного механизма (2)
• болтов (1)

6. Дополнительные операции

Установите :

• Общую топливную рампу высокого давления
• 4 дизельные форсунки
• Защитный щиток под двигателем
• Вакуумный насос
• Гаситель пульсации
• Блок воздушного дозатора
• Корпус воздушного фильтра
• Крышка двигателя

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею.

Опустите автомобиль на землю.
