Снятие - установка деталей блока двигателя

Смотри так же:
1. Оборудование
Оборудование :
  • Сертифицированное декапирующее средство
  • Пылесос
  • Круглый наконечник
Приспособление Номер Обозначение
Рисунок : e5ab2c3t
[0194-C][EN-52138] стопор маховика двигателя
Рисунок : e5ab2c4t
[0194-W][EN-52205] стопор маховика двигателя
Рисунок : e5ab2c5t
[0199-J][EN-37228] Приспособление для резки уплотнения стыка поддона картера
2. Демонтаж
2.1. Предварительные операции
ВНИМАНИЕ : Перед любыми работами следует слить из двигателя масло.
Слейте масло из двигателя.
2.2. Hасос системы охлаждения - Коллектор входа охлаждающей жидкости
Рисунок : b1bg5wkd
Снять :
  • Коллектор подвода охлаждающей жидкости (1)
  • Модуль рециркуляции отработавших газов (2)
  • Обводной ролик привода ГРМ (3)
  • Натяжной ролик ГРМ (4)
  • 5 болтов (6)
  • Насос охлаждающей жидкости (7)
  • Датчик уровня и температуры моторного масла (8) (в зависимости от комплектации)
Установите болт (5).
2.3. Опора масляного фильтра

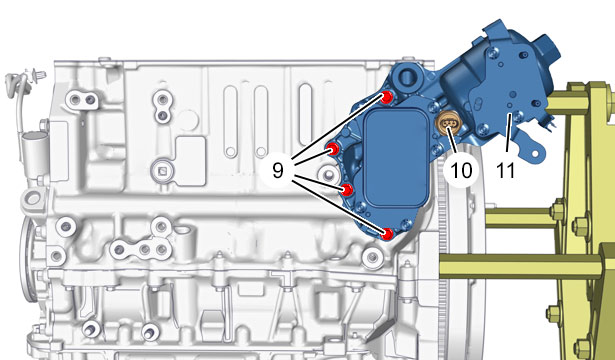

Рисунок : b1bg5wld
Снять :
  • Манометрический контактор давления масла двигателя (10)
  • 4 болтов (9)
  • Опору масляного фильтра (11)
2.4. Маховик двигателя

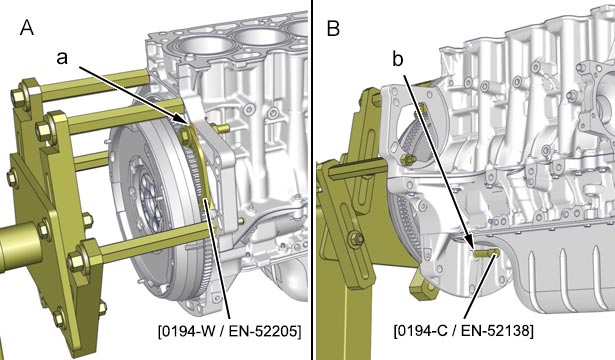

Рисунок : b1bg6hld
"A" Первый вариант : Двигатели DV всех типов.
"B" Второй вариант : Двигатели: DV любого типа, за исключением DV6FU.
ПРИМЕЧАНИЕ : Повернуть вал двигателя в направлении его нормального вращения (в направлении часовой стрелки).
Первый вариант (все типы двигателей) :
  • Расположить проставку в 8 мм между приспособлением [0194-W / EN-52205] и блоком двигателя (в "a")
  • Позиционируйте приспособление [0194-W / EN-52205] ; С помощью болта и гайки
Второй вариант (все типы двигателей, кроме DV6FU) :
  • Повернуть вал двигателя в направлении его нормального вращения (в направлении часовой стрелки)
  • Позиционируйте приспособление [0194-C / EN-52138] (в "b")

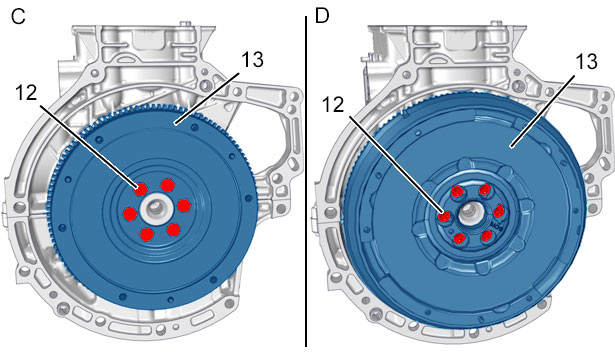

Рисунок : b1bg37kd
"C" Простой маховик двигателя.
"D" Сдвоенный маховик с демпфером.
Провернуть коленвал двигателя с помощью болта (5) шкива коленвала до положения, в котором осуществляется блокировка маховика двигателя.
Зафиксируйте маховик двигателя ; С помощью приспособления [0194-C / EN-52138], [0194-W / EN-52205] (в зависимости от версии).
Снять (в зависимости от версии) :
  • 6 болтов (12)
  • Маховик (13)
2.5. Масляный поддон двигателя (первая установка)

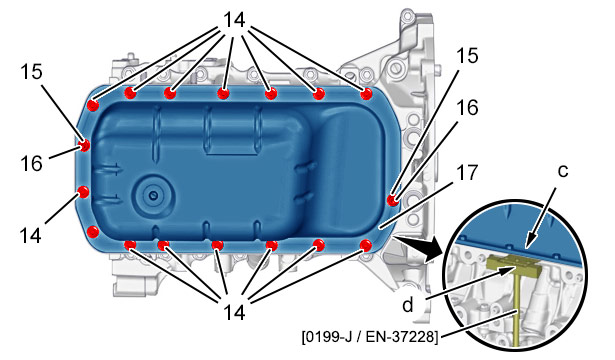

Рисунок : b1bg6hpd
Снять :
  • 15 болты крепления (14)
  • 2 гайки (15)
ПРИМЕЧАНИЕ : Частично вывернуть 2 шпильки (16) для отделения нижнего поддона .
Отделить поддон двигателя :
  • Вставьте приспособление [0199-J / EN-37228] (в "c")
  • Срежьте уплотнение, перемещая приспособление [0199-J / EN-37228] ударами молотка (в "d") по периметру масляного поддона
Снять :
  • 2 шпилек (16)
  • Нижний масляный картер (17)
2.6. Масляный поддон двигателя (вторая установка)

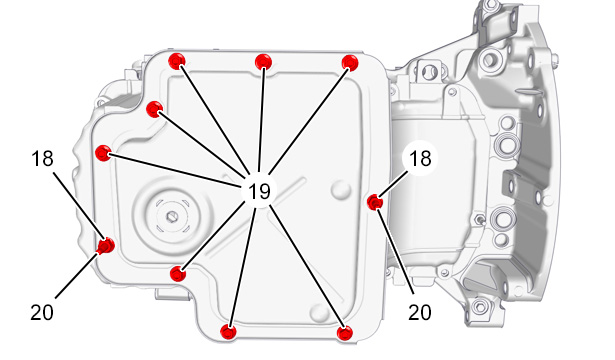

Рисунок : b1bg5wnd
Снять :
  • 8 болты крепления (19)
  • 2 гайки (18)
ПРИМЕЧАНИЕ : Частично вывернуть 2 шпильки (20) для отделения масляного поддона .
Отделить поддон двигателя ; С помощью приспособления [0199-J / EN-37228].
Снять :
  • Нижний масляный картер
  • 2 шпилек (20)

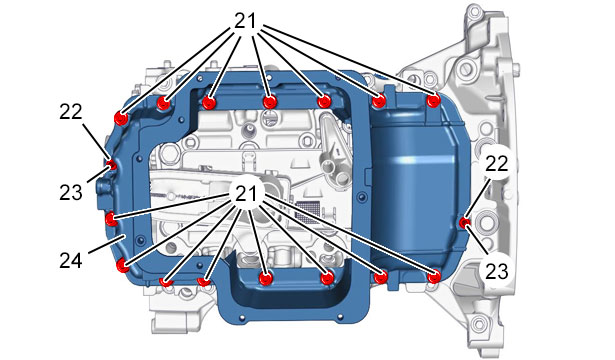

Рисунок : b1bg5wpd
Снять 15 болты крепления (21).
Ослабить 2 гайки (22).
ПРИМЕЧАНИЕ : Частично вывернуть 2 шпильки (23) чтобы отделить масляный поддон (24).
Отделить поддон двигателя (24) ; С помощью приспособления [0199-J / EN-37228].
Снять :
  • 2 шпилек (23)
  • Масляный поддон двигателя (24)
2.7. Общие операции

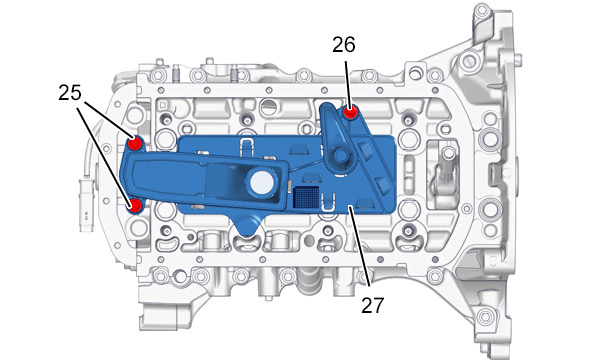

Рисунок : b1bg5wqd
Снять :
  • 2 болтов (25)
  • Болт (26)
  • Сетчатый фильтр масляного насоса (27)

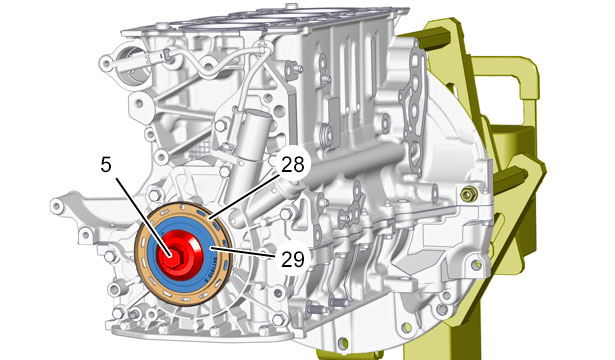

Рисунок : b1bg5wrd
ПРИМЕЧАНИЕ : Следить за тем, чтобы не деформировать мишень (28) при снятии шестерни коленвала (29).
Снять :
  • Болт (5)
  • Шестерню коленчатого вала (29) (Соблюдая осторожность)
ПРИМЕЧАНИЕ : Извлечь шпонку.

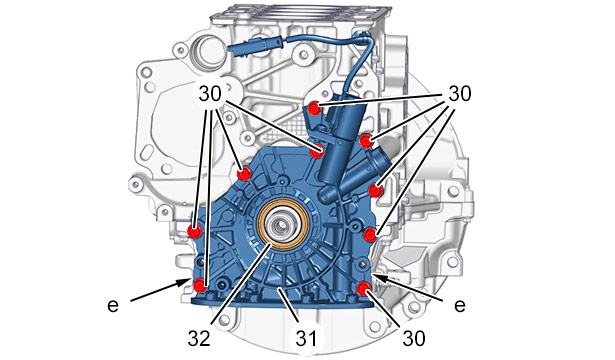

Рисунок : b1bg5wsd
Снять :
  • болтов (30)
  • Масляный насос (31)
  • Уплотнительное кольцо (32)
Отделить масляный насос (31) (в "e") ; С помощью плоской отвертки.
2.8. Шатунно-поршневая группа

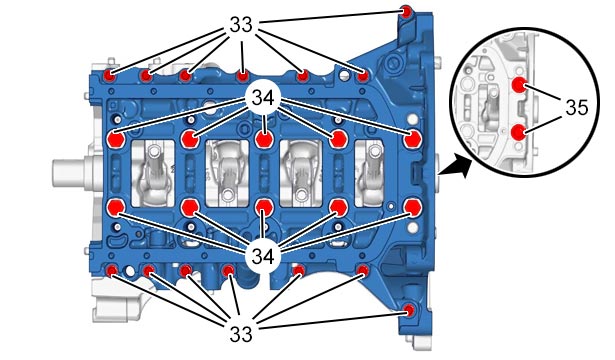

Рисунок : b1bg5wtd
Снять :
  • 2 заглушки (35)
  • 10 винтов (34) крепления картера двигателя
  • 14 шовных болтов (33) картера двигателя к блоку цилиндров

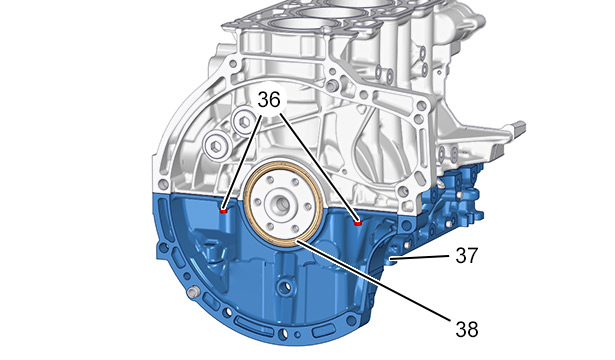

Рисунок : b1bg5wud
Снять :
  • 2 шовных болтов (36) картера двигателя к блоку цилиндров
  • Картер крышек опор подшипников коленчатого вала (37)
  • Уплотнение коленчатого вала (38) со стороны маховика двигателя

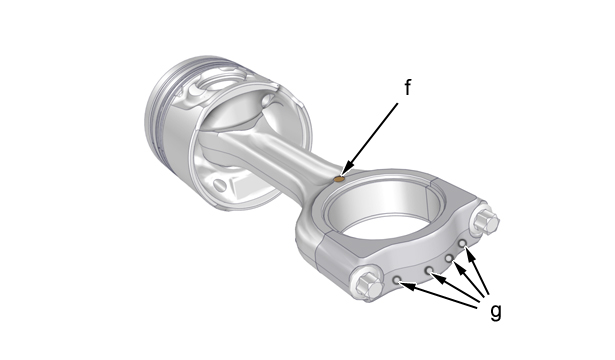

Рисунок : b1cg03kd
ВНИМАНИЕ : Отметьте положение и соответствие крышек шатунов и шатунов.
Пометить положение шатунов с поршнями относительно соответсвующих цилиндров :
  • Сделать цветную метку "g" : На крышке шатуна (со стороны сцепления)
  • Отметьте направление установки шатуна : Выступ "f" устанавливается к стороне ГРМ

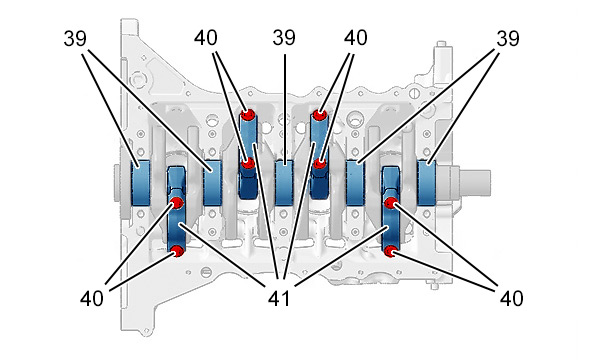

Рисунок : b1bg5wxd
Снимите 5 гладких вкладышей (39) подшипников коленчатого вала.
ПРИМЕЧАНИЕ : Отметьте положение и совместность 5 гладких вкладышей подшипников коленчатого вала.
Снять :
  • 8 винтов (40) крепления крышек шатунов
  • 4 крышки шатунов (41)
ПРИМЕЧАНИЕ : Отметьте положение и соответствие крышек шатунов и шатунов.

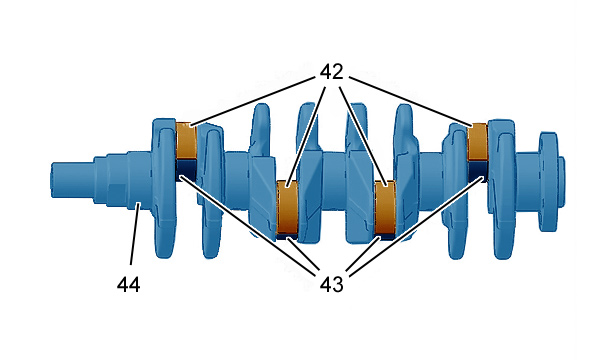

Рисунок : b1bg5wyd
ВНИМАНИЕ : Отметьте положение и соответствие вкладышей шатунов, шатунных крышек и шатунов.
Снять :
  • 4 верхних вкладыша шатунов (42)
  • 4 нижних вкладыша шатунов (43)
  • Коленчатый вал (44)

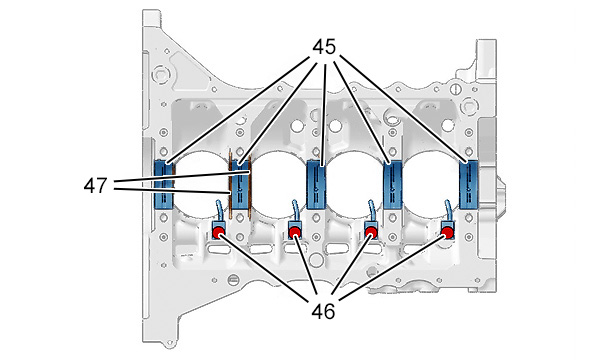

Рисунок : b1bg5wzd
ВНИМАНИЕ : Отметьте положение и совместность вкладышей, картера двигателя и упорных вкладышей коленчатого вала.
Снять :
  • 2 упорных вкладышей (47) коленчатого вала
  • 5 вкладышей с канавкой (45) подшипников коленчатого вала
  • 4 винта крепления жиклеров охлаждения днища поршней (46)
  • 4 жиклера охлаждения днища поршней

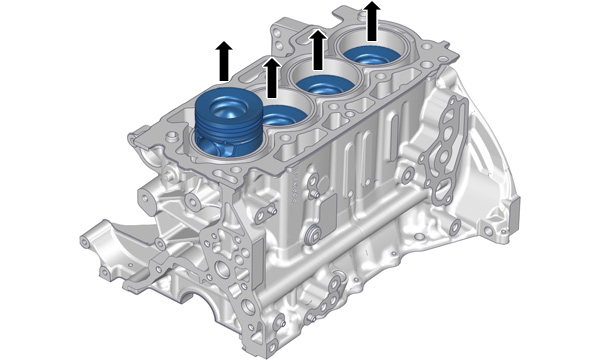

Рисунок : b1bg5x2d
ВНИМАНИЕ : Отметьте положение и совместность сборки шатун/поршень по отношению к блоку цилиндров.
Снимите 4 сборки шатун/поршень (как показано стрелками).
2.9. Разборка узлов в сборе шатунов/поршней

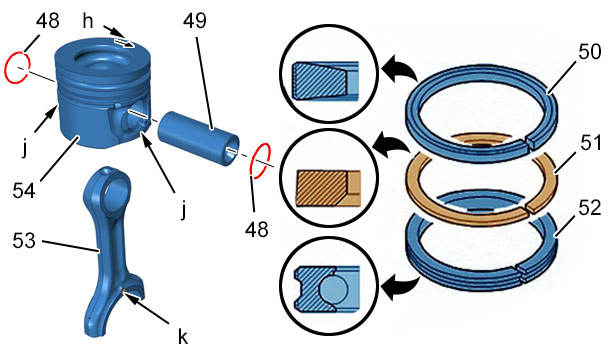

Рисунок : b1bg5x3d
"k" Выступ.
"h" Маркировка "DIST".
"j" Пазы, удерживающие кольцо.
ВНИМАНИЕ : Отметьте ориентацию шатуна относительно поршня.
ВНИМАНИЕ : Пометить направление установки поршней, стрелка(в "h") должна быть обращена в сторону привода ГРМ.
ПРИМЕЧАНИЕ : Поршневые пальцы устанавливаются свободно в верхние головки шатунов и в поршни; их смещение ограничено двумя стопорными кольцами.
Снять :
  • Стопорные кольца (48) ; Действовать, как рычагом ; С помощью отверток (в "j")
  • Ось (49)
  • Шатун (53)
  • Поршень (54)
  • Поршневые кольца (50), (51) и (52)
ВНИМАНИЕ : Детали должны быть чистыми, и на них должны отсутствовать следы ненормального износа или ударов.

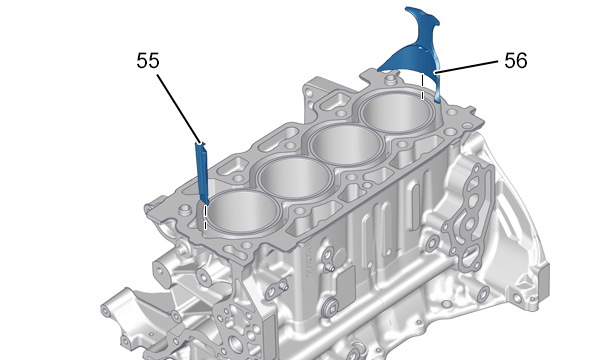

Рисунок : b1bg5x4d
Снять :
  • Водяной дефлектор (55)
  • Водяной дефлектор (56)
3. Проверка
ВНИМАНИЕ : Тщательно промыть каждую деталь, используя сертифицированные материалы.
3.1. Блок цилиндров

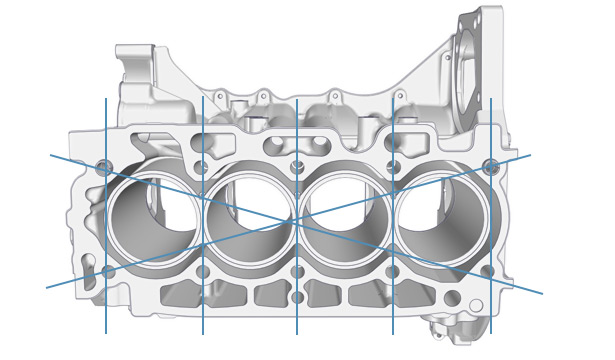

Рисунок : b1bg5x5d
Проверка плоскостности выполняется с помощью контрольной линейки и набора щупов (см. рисунок выше).
Максимально допустимая деформация = 0,05 мм.
Проверить :
  • Отсутствие выкрашивания металла (Цилиндры - Подшипники)
  • Различные каналы смазки
  • Герметичность блока цилиндров (Проверка герметичности под давлением)
  • Отсутствие утечек (Шарики - Заглушки )
  • Отсутствие течи через заглушки
Измерить износ различных деталей (Цилиндры - Подшипники).
Замените неисправные детали.
3.2. Шатунно-поршневая группа
Проверить, нет ли выкрашивания металла (Гильзы ; Поршни ; Поршневые пальцы ; Поршневые кольца ; Шатуны ; Вкладыши ; Боковые вкладыши ; Коленчатый вал).
Измерить износ различных деталей (Гильзы ; Поршни ; Поршневые пальцы ; Поршневые кольца ; Шатуны ; Вкладыши ; Боковые вкладыши ; Коленчатый вал).
Замените неисправные детали.
3.3. Масляный насос
Проверить :
  • Отсутствие частиц в сетчатом фильтре масляного насоса
  • Отсутствие закусывания в масляном насосе
Замените неисправные детали.
3.4. Жиклёры масляного охлаждения поршней
Проверить отсутствие засорения жиклеров в днищах поршней.
