Снятие - Установка ГБЦ и постели распредвалов

• КОЖУХ РЕМНЯ ГРМ ➠ Каталог деталей
• КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ ➠ Каталог деталей
• МАХОВИК КОЛЕНЧАТОГО ВАЛА ➠ Каталог деталей
• Моменты затяжки двигателя типа DV5RC, DV5RD, DV5RE, DV5RU ➠ Руководство по разборке и сборке
• НАПРАВЛЯЮЩАЯ ВТУЛКА КЛАПАНОВ КЛАПАННЫЙ МЕХАНИЗМ ➠ Каталог деталей
• ПОРШЕНЬ БЛОКА ЦИЛИНДРОВ ➠ Каталог деталей
• Постель распредвалов (DV5RC) с цепью 7 мм ➠ Каталог деталей
• РЕМЕНЬ РАСПРЕДВАЛА, ШЕСТЕРНЯ РАСПРЕДВАЛА ➠ Каталог деталей
• Снятие - Установка ГБЦ и постели распредвалов ➠ Руководство по разборке и сборке
• Снятие - установка деталей блока двигателя ➠ Руководство по разборке и сборке
• Снятие - установка постели без снятия ремня ГРМ ➠ Руководство по разборке и сборке
• Снятие - установка постели распределительных валов ➠ Руководство по разборке и сборке
• Снятие - установка ременя ГРМ на двигателе DV5RC ➠ Руководство по разборке и сборке
• Снятие - установка сальников двигателя ➠ Руководство по разборке и сборке

ОБЯЗАТЕЛЬНО : Соблюдайте меры предосторожности .

ВНИМАНИЕ : Данная сервисная процедура описывает замену неисправных элементов, расположенных внутри головки блока цилиндров. В случае повреждения самой головки, её следует заменить новой головкой в сборе..

1. Оборудование

Использовать рекомендуемые компоненты .

Оборудование :

• Приспособление для сжатия клапанных пружин
• Сертифицированное декапирующее средство

Приспособление	Номер	Обозначение

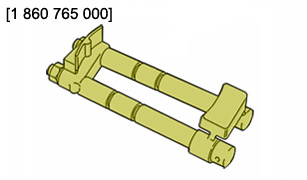

Рисунок : e5ab0b4t	[1 860 765 000] (Инструментальный ящик [0191] ) (*)	приспособление для фиксации шкива зубчатого ремня

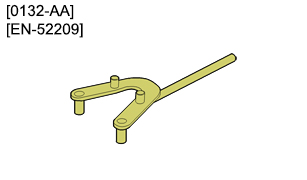

Рисунок : e5ab2avt	[0132-AA][EN-52209]	приспособление для фиксации шкива зубчатого ремня в неподвижном состоянии

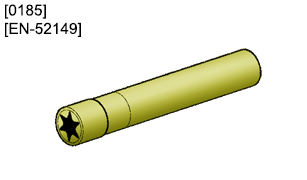

Рисунок : e5ab2awt	[0185][EN-52149]	Ключ-головка болта крепления ГБЦ

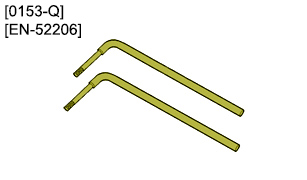

Рисунок : e5ab2axt	[0153-Q][EN-52206]	Комплект из рычагов для отделения головки блока цилиндров
Рисунок : e5ab2ayt	[0170-A][EN-840]	щипцы для уплотнений клапанов
(*) Использовать обычное оборудование ремонтного цеха, если специальные инструменты недоступны

2. Разборка головки блока цилиндров

ВНИМАНИЕ : Перед любыми работами следует слить из двигателя масло.

Снимите коробку передач.

Прикрепить двигатель на подставке .

Предварительно следует снять следующие детали :

• Жгут проводов двигателя
• Вакуумный насос
• Генератор и его опора
• Направляющая масляного щупа и щуп
• Блок выхода охлаждающей жидкости
• Трубку подвода воздуха на входе в дозатор
• Блок дозатора воздуха и его опору
• Гаситель пульсации
• Узел в сборе: крышку-опору/демпфера пульсаций
• Каталитический нейтрализатор
• Турбокомпрессор
• Выпускной коллектор
• Коллектор входа охлаждающей жидкости
• Трубка рециркуляции отработавших газов ‎
• Ремень привода ГРМ
• Насос высокого давления подачи топлива
• Кронштейн топливного насоса высокого давления

Рисунок : b1bg6fvd

Снять ; С помощью приспособлений [0132-AA / EN-52209] и [1 860 765 000] :

• Болт (1)
• Шкив распределительного вала (2)

Рисунок : b1bg5vnd

Снять :

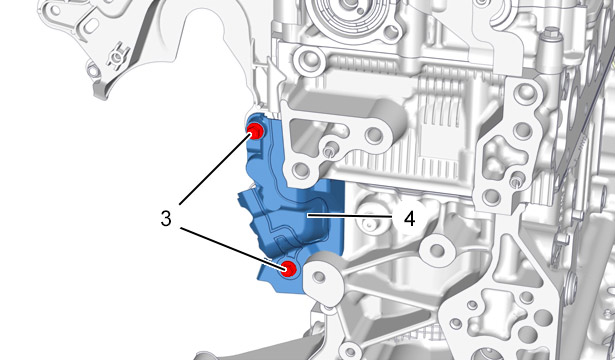

• 2 болтов (3)
• Промежуточный кожух привода газораспределительного механизма (4)

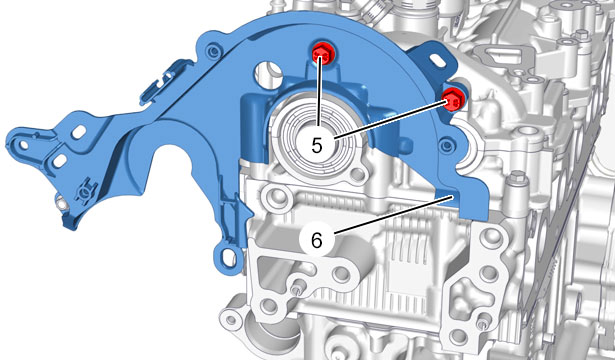

Рисунок : b1bg5vod

Снять :

• 2 болтов (5)
• Картер привода ГРМ задний (6)

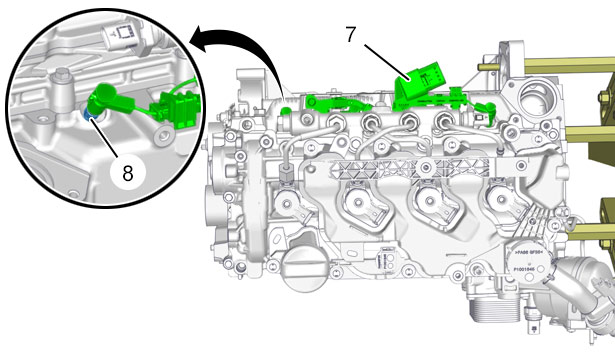

Рисунок : b1bg5vqd

Снять :

• Жгут электрических проводов (7)
• Свечи предпускового подогрева (8)

3. Снятие : Маслоотделитель

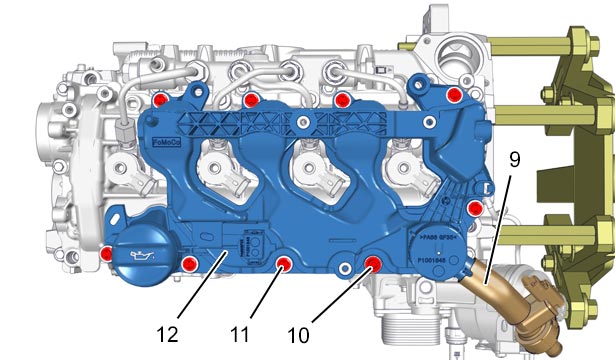

Рисунок : b1bg5vrd

Снять :

• Трубка (9)
• Болт (10)
• болтов (11)
• Маслоотделитель (12)

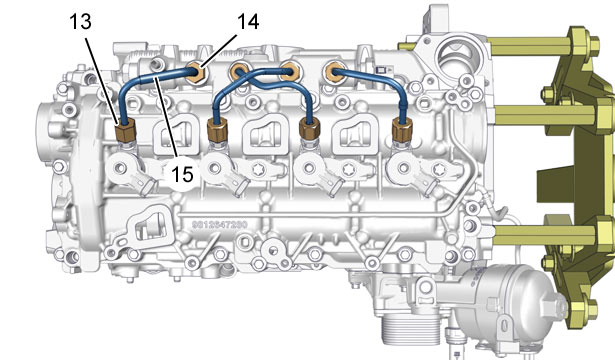

Рисунок : b1bg5vsd

Снять :

• 4 трубки (13)
• 4 трубки (14)
• Трубки (15) питания форсунок

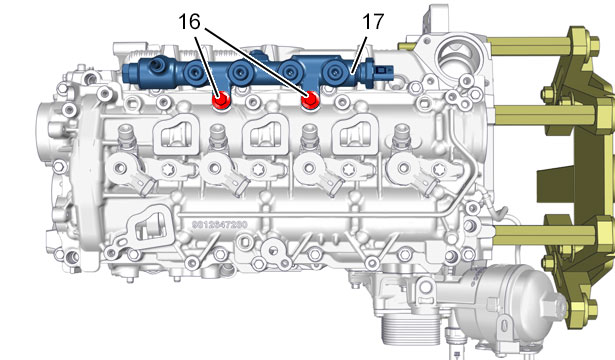

Рисунок : b1bg5vtd

Снять :

• болтов (16)
• Рампа подвода топлива (17)

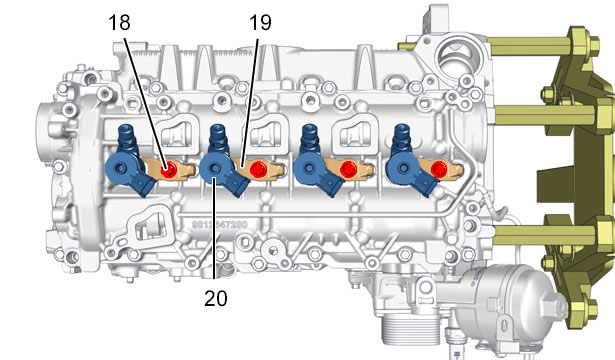

Рисунок : b1bg5vud

Снять :

• 4 болты крепления (18)
• 4 наконечника (19)
• Корпуса форсунок (20)

4. Снятие : Картер опор распределительного вала

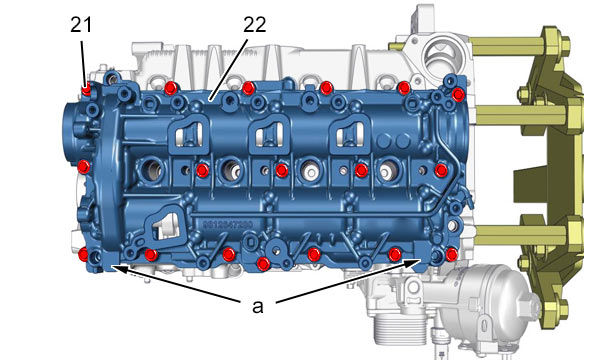

Рисунок : b1bg5vvd

Снять :

• болтов (21)
• Крышка постелей щек распределительного вала (22)

ПРИМЕЧАНИЕ : Снять держатель распредвала (22), используя зоны отсоединения (в "a").

5. Снятие рычагов и толкателей

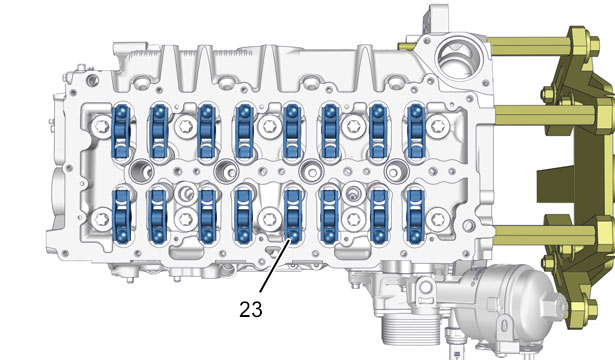

Рисунок : b1bg5vwd

ВНИМАНИЕ : Перед разборкой отметить положения каждого коромысла.

Снять :

• Стопоры (23)
• гидравлических толкателей

ПРИМЕЧАНИЕ : Окунуть гидравлические толкатели в масло, чтобы не допустить их запаздывание при запуске.

6. Снятие : Головка блока цилиндров

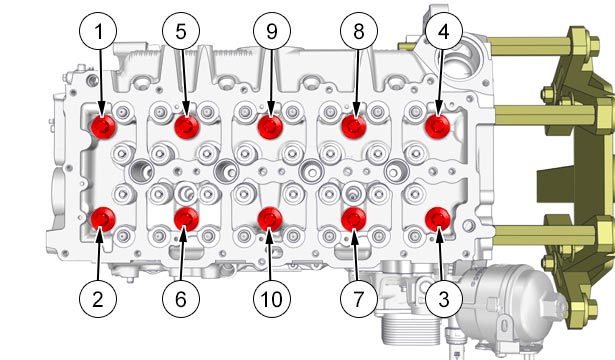

Рисунок : b1bg5vxd

ВНИМАНИЕ : Выполняйте последовательность отворачивания (от 1 до 10).

Ослабьте болты головки цилиндров (в указанном порядке) ; С помощью приспособления [0185 / EN-52149].

Отделите головку блока цилиндров ; При помощи приспособлений [0153-Q / EN-52206].

Снять :

• Головку блока цилиндров
• Прокладку головки

7. Снятие : клапанов

ВНИМАНИЕ : Перед снятием проверить, как перемещаются клапана.

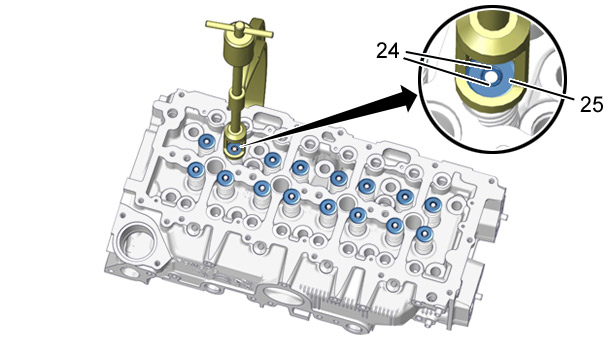

Рисунок : b1bg5vyd

ВНИМАНИЕ : Перед снятием отметить положение каждого клапана.

Расположить приспособление для сжатия клапанных пружин на чашку (25).

Сожмите пружины клапанов ; С помощью приспособления для сжатия клапанной пружины.

Отделить сухари (24) ; С помощью инерционной массы.

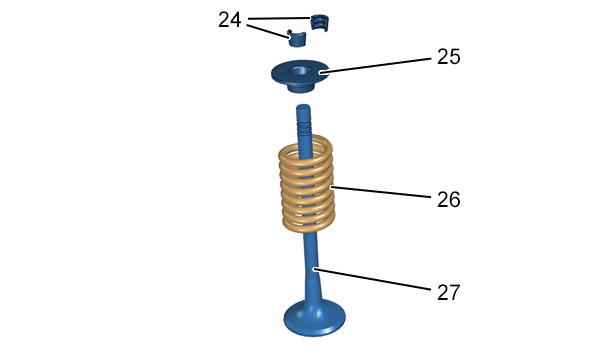

Рисунок : b1bg5vzd

Снять :

• Чашка (25)
• Пружина (26)
• Клапан (27)

Повторить операцию с каждым клапаном.

Снять уплотнители ; С помощью приспособления [0170-A / EN-840].

8. Запорный масляный клапан в головке

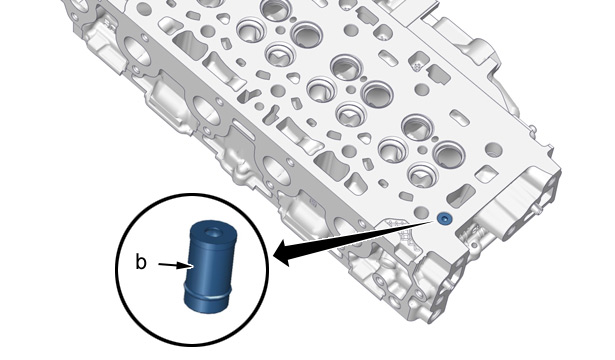

Рисунок : b1bg5w0d

ПРИМЕЧАНИЕ : Масляный обратный клапан встроен в головку блока цилиндров на уровне канала для подачи масла наверх, что обеспечивает некоторый резерв масла в верхней части двигателя для гидравлических толкателей.

Проверить работу запорного масляного клапана (в "b") (Отсутствие посторонних тел, отсутствие залипания шарика).

9. Снятие : Распределительные валы (на верстаке)

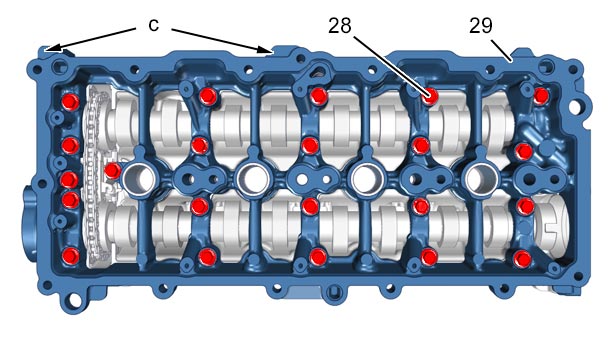

Рисунок : b1bg5w1d

Снять :

• 22 болтов (28)
• Картер опор распределительного вала (29), используя зоны для отделения (в "c")

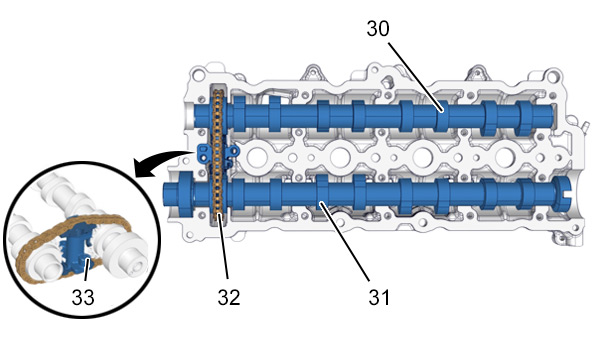

Рисунок : b1bg5w2d

Снять :

• Распределительный вал впускных клапанов (30)
• Распределительный вал выпускных клапанов (31)
• Цепь распредвалов (32)
• Гидравлический натяжитель (33)
