Снятие и установка электромагнитного клапана ЕГР

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
1. Расположение

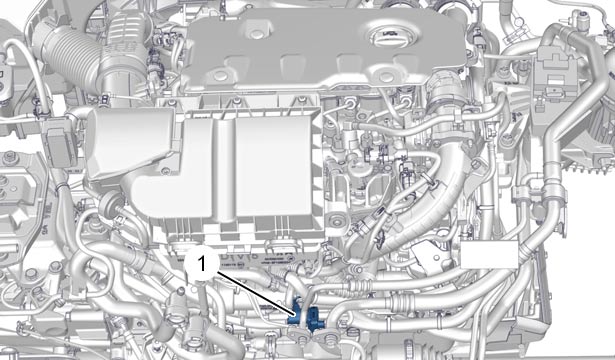

Рисунок : b1kg0sdd
(1) Электромагнитный клапан рециркуляции отработавших газов.
2. Снятие
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею .

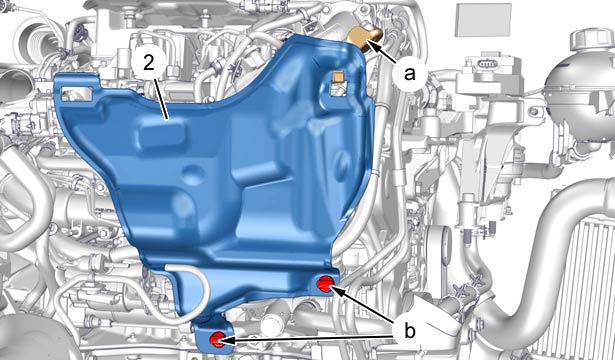

Рисунок : b1kg0sed
Отсоединить зажимы(в "b").
Сместить шумозащитный экран (2)(в "a").
Снять шумоизолирующий экран (2).

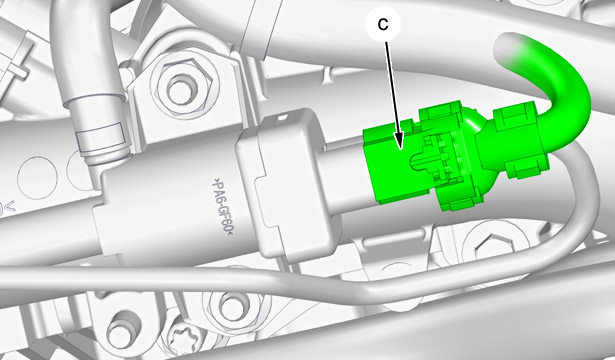

Рисунок : b1kg0sfd
Отсоедините и отодвиньте разъем ,(в "c").

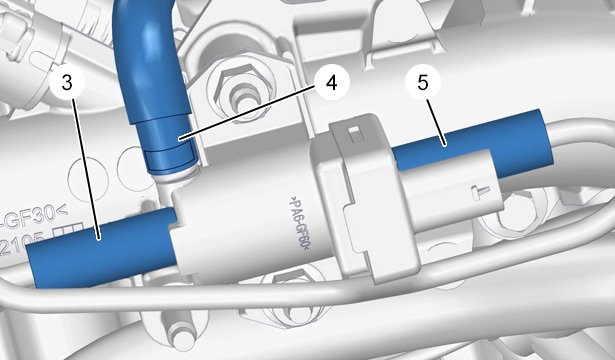

Рисунок : b1kg0sgd
Отсоедините :
  • Трубки подвода разрежения (3), (5)
  • Трубка разряжения клапана EGR ( 4)
Рисунок : b1kg0shd
Снять :
  • 2 гайки (6)
  • Электромагнитный клапан (1) рециркуляции отработавших газов
3. Установка
ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .
ОБЯЗАТЕЛЬНО : Соблюдайте требования обеспечения безопасности и чистоты для дизельных двигателей с топливной системой высокого давления (HDI) .
Установите :
  • Электромагнитный клапан (1) рециркуляции отработавших газов
  • 2 гайки (6)
Присоедините :
  • Трубка разряжения клапана EGR ( 4)
  • Трубки подвода разрежения (3), (5)
Заново подсоедините разъем (в "c").
Установить шумоизолирующий экран (2)(в "a").
Закрепить фиксаторы (в "b").
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею .
