Снятие и установка теплообменника рециркуляции отработавших газов

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
1. Обязательная замена деталей
Обозначение Количество
Уплотнение контура системы снижения токсичности 1
Уплотнители (Модуль рециркуляции отработавших газов ) 2
2. Предварительные операции
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею.
3. Снятие

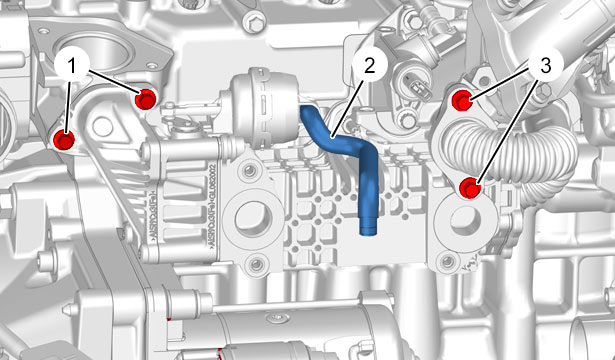

Рисунок : b1kg0und
Снять :
  • 2 болтов (1)
  • Вакуумная трубка (2) электромагнитного клапана рециркуляции отработавших газов
  • 2 болтов (3)
Рисунок : b1kg0sod
Снять :
  • 3 гайки (4)
  • Модуль рециркуляции отработавших газов (5)
4. Установка
ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .

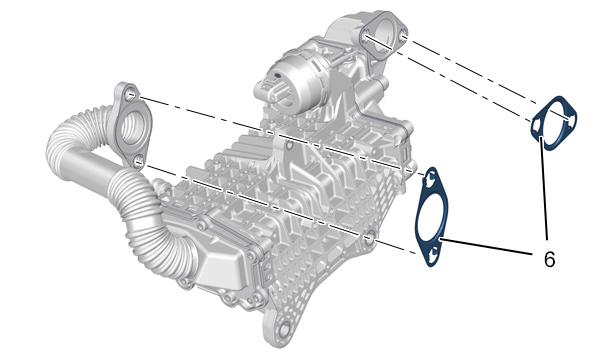

Рисунок : b1kg0spd
ВНИМАНИЕ : Систематически заменять уплотнения (6) модуля рециркуляции отработавших газов (5).
Установите :
  • Модуль рециркуляции отработавших газов (5)
  • 3 гайки (4)
  • 2 болтов (3)
  • Вакуумная трубка (2) электромагнитного клапана рециркуляции отработавших газов
  • 2 болтов (1)
5. Дополнительные операции
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею.
6. Проверка
Запустить двигатель.
Поддерживайте режим двигателя в 2000 мин-1 до завершения первого цикла охлаждения.
Проверить отсутствие утечек.
Остановить двигатель.
