Теплообменник системы рециркуляции отработавших газов

Смотри так же:
1. Описание
Рисунок : d4eadv8d
(1) Теплообменник системы рециркуляции отработавших газов.
"a" Камера управления (Перепускная заслонка).
"b" Вход жидкости.
"c" Выход жидкости.

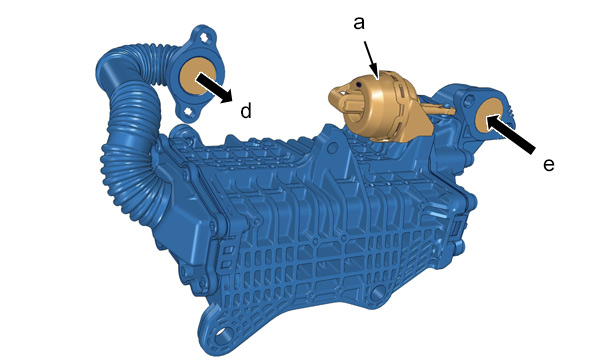

Рисунок : d4eadv9d
"a" Камера управления (Перепускная заслонка).
"d" Отвод отработавших газов.
"e" Патрубок входа отработавших газов.
2. Назначение
Роль теплообменника рециркуляции отработавших газов — охлаждение отработавших газов.
3. Работа
3.1. Перепускная заслонка / Теплообменник рециркуляции отработавших газов закрыт (Положение перепускной заслонки)

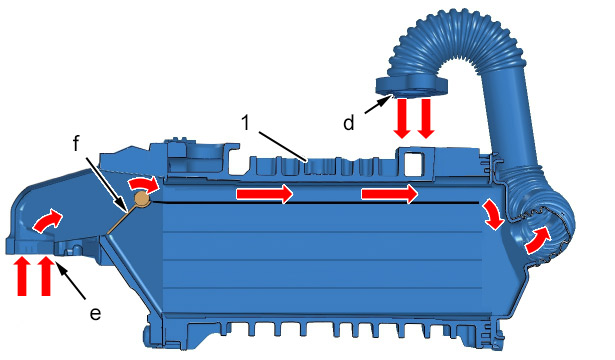

Рисунок : d4eadvad
(1) Теплообменник системы рециркуляции отработавших газов.
"d" Отвод отработавших газов.
"e" Патрубок входа отработавших газов.
"f" Перепускная заслонка/теплообменник рециркуляции отработавших газов.
Рециркулируемые отработавшие газы не проходят через теплообменник рециркуляции отработавших газов и не охлаждаются.
3.2. Перепускная заслонка / Теплообменник рециркуляции отработавших газов открыт (Положение теплообменника)

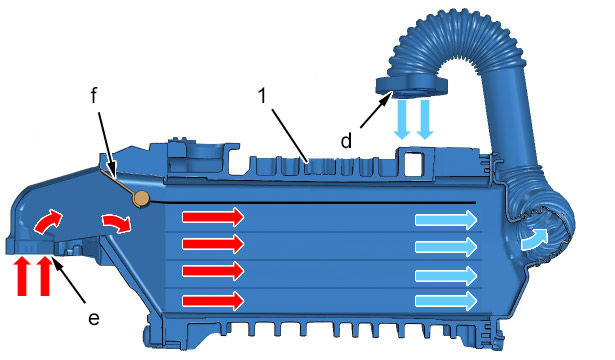

Рисунок : d4eadvbd
(1) Теплообменник системы рециркуляции отработавших газов.
"d" Отвод отработавших газов.
"e" Патрубок входа отработавших газов.
"f" Перепускная заслонка/теплообменник рециркуляции отработавших газов.
Рециркулируемые отработавшие газы проходят через теплообменник рециркуляции отработавших газов и охлаждаются.
4. Электрические характеристики
Не установлено.
5. "обучение" - инициализация
Не установлено.
