| Рисунок : d4eadh5d |  |
(1) Электроклапан рециркуляции отработавших газов .
"a" Соединение с атмосферой.
"b" 2-контактный разъем черного цвета.
"c" Вакуумный вход.
"d" Вакуумный выход.
Электромагнитный клапан обеспечивает регулирование и ограничение управляющего разрежения на входе пневматического исполнительного механизма с помощью вакуумного контура автомобиля.
Управление электромагнитным клапаном типа фиксированной степени циклического открытия.
Двухпозиционный электромагнитный клапан управляется по напряжению типа фиксированной степени циклического открытия, связанной со следующими элементами :
- Атмосферное давление (Соединение с атмосферой)
- Разряжение, создаваемое вакуумным насосом (Вход )
- Пневматический привод управления (Вакуумный выход)
 | |

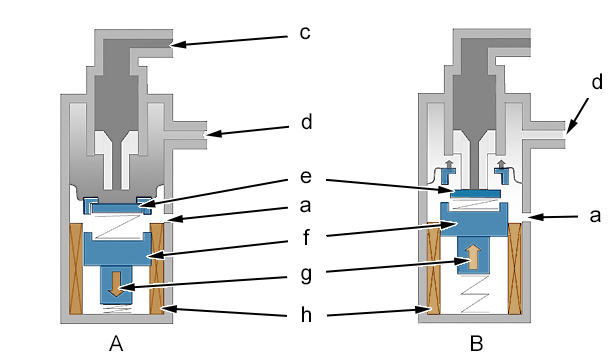

| Рисунок : d4eadh6d | |
"A" Обмотка подключена к питанию.
"B" Обмотка не подключена к питанию (Исходное положение).
"a" Соединение с атмосферой.
"c" Вакуумный вход.
"d" Вакуумный выход.
"e" Седло клапана.
"f" Подвижный сердечник.
"g" Направление управления.
"h" Обмотка.
"A" Когда обмотка питается напряжением типа фиксированной степени циклического открытия :
- Седло клапана "e" закрывает сообщение с атмосферой "a"
- Вакуумный выход "d" непосредственно соединен с вакуумным входом "c"
"B" В положении ожидания : Вакуумный вход "c" соединен с атмосферой "a".
 | |

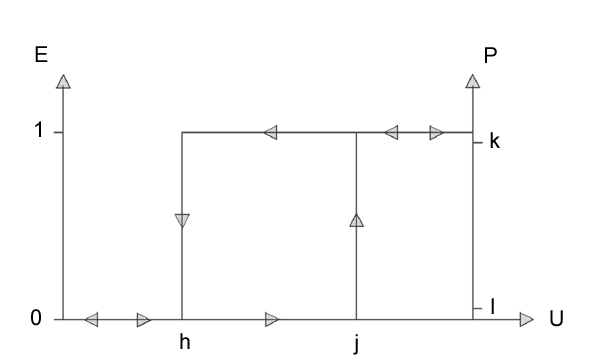

| Рисунок : d4ea08nd | |
"E" Состояние :
- 0 = Закрыто
- 1 = Открыт
"P" Управляющий вакуум Давление воздуха во впускном трубопроводе.
"U" Управляющее напряжение (Управление типа фиксированной степени циклического открытия (в вольтах).
"h" Напряжение закрытия = 1 Вольт.
"j" Напряжение открытия = 8 Вольт.
"k" Разность давлений между вакуумными входом и выходом больше 700 мбар.
"l" Разность давлений между вакуумными входом и выходом меньше 10 мбар.
Электромагнитный клапан открывается, когда управляющее напряжение фиксированной степени циклического открытия становится больше 8 В, и закрывается, когда управляющее напряжение фиксированной степени циклического открытия становится менее 1 В.
| Обозначение | Минимальная величина | Номинальное значение | Максимальное значение | Узел |
| Напряжение питания | 10,5 | 13,6 | 16 | Вольт |
| Сила тока (при температуре окружающего воздуха около 23 градусов Цельсия) | - | - | 0,9 | Ампер |
| Электрическое сопротивление (при температуре окружающего воздуха около 23 градусов Цельсия) | 18 | 20 | 22 | Ом |
 | |

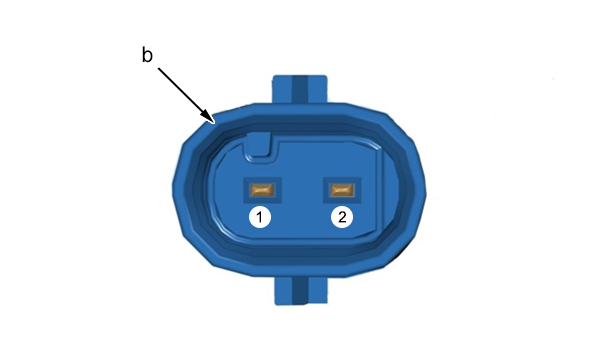

| Рисунок : d4eadh7d | |
| "b" 2-контактный разъем черного цвета | |
|---|---|
| Назначение каналов | Принадлежность каналов разъема |
| 1 | Питание |
| 2 | Управление типа фиксированной степени циклического открытия |
Не установлено.
