Заслонка ЕГР с датчиком положения

Смотри так же:
1. Описание
Рисунок : d4eads4d
(1) Заслонка рециркуляции отработавших газов с электроуправлением и датчиком положения .
"a" Синий разъем на 5 контактов.
"b" Вход жидкости.
"c" Выход жидкости.
"d" Отвод отработавших газов.
"e" Патрубок входа отработавших газов.
"f" Клапан рециркуляции отработавших газов с электроуправлением и датчиком положения.
2. Назначение
Клапан рециркуляции отработавших газов с электроуправлением и датчиком положения служит для подачи определенного количества отработавших газов в систему питания воздухом.
3. Работа

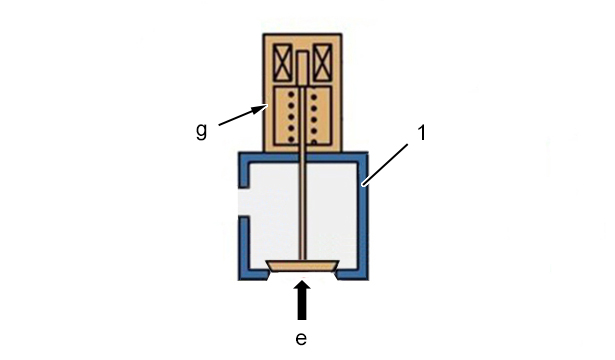

3.1. Клапан системы рециркуляции отработавших газов закрывается
Рисунок : d4eads5d
(1) Заслонка рециркуляции отработавших газов с электроуправлением и датчиком положения .
"e" Патрубок входа отработавших газов.
"g" Электропривод клапана рециркуляции отработавших газов.
Клапан системы рециркуляции отработавших газов закрывается : Отсутствие рециркуляции отработавших газов.

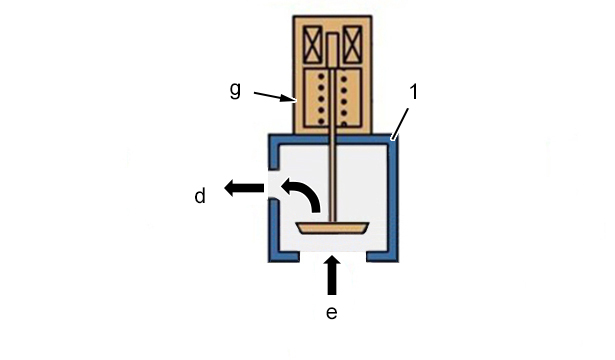

3.2. Клапан рециркуляции отработавших газов открыт
Рисунок : d4eads6d
(1) Заслонка рециркуляции отработавших газов с электроуправлением и датчиком положения .
"d" Отвод отработавших газов.
"e" Патрубок входа отработавших газов.
"g" Электропривод клапана рециркуляции отработавших газов.
Привод клапана рециркуляции отработавших газов с электрическим управлением управляется циклическим сигналом : Открытие клапана рециркуляции отработавших газов является пропорциональным.
Клапан рециркуляции отработавших газов открыт : Рециркуляция отработавших газов.
ПРИМЕЧАНИЕ : Клапан рециркуляции отработавших газов с электроуправлением и датчиком положения охлаждается охлаждающей жидкостью двигателя.
4. Электрические характеристики
Обозначение Минимальный допуск Номинальное значение Максимальный допуск
Напряжение питания электродвигателя - - 16 Вольт
Сопротивление электродвигателя 2,1 Ом 2,4 Ом 2,7 Ом
Напряжение питания датчика положения клапана рециркуляции отработавших газов с электрическим управлением 4,75 Вольт 5 Вольт 5,25 Вольт

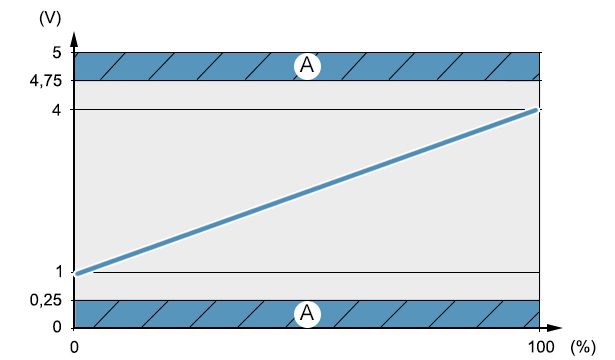

4.1. Сигнал от датчика положения клапана рециркуляции отработавших газов
Рисунок : d4eads7d
"A" Зона диагностики .
(V) Напряжение сигнала датчика положения клапана рециркуляции отработавших газов с электрическим управлением (Вольт).
(%) Положение клапана клапана рециркуляции отработавших газов с электрическим управлением (В процентах).

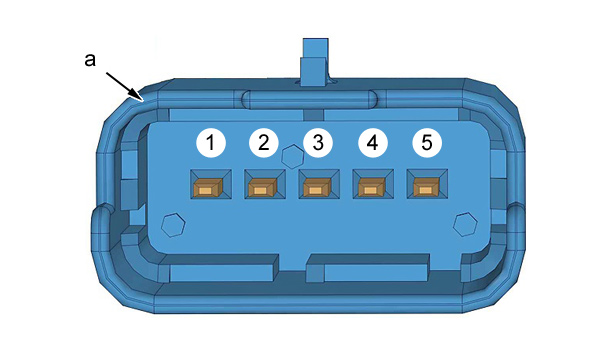

4.2. Разъем клапана рециркуляции отработавших газов с электроуправлением и датчиком положения
Рисунок : b1ka01id
"a" Синий разъем на 5 контактов
Номер контакта Принадлежность каналов разъема
1 Питание датчика положения клапана рециркуляции отработавших газов с электрическим управлением
2 Питание "-" привода клапана рециркуляции отработавших газов
3 "масса"
4 Питание "+" привода клапана рециркуляции отработавших газов
5 Сигнал датчика положения клапана рециркуляции отработавших газов с электрическим управлением
5. "обучение" - инициализация
В случае замены элемента требуется проведение инициализации.
