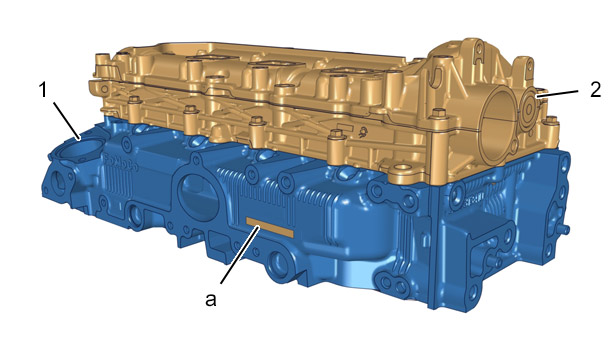

| Рисунок : b1bb2gsd |  |
"a" Идентификация головки блока цилиндров.
(1) Головка блока цилиндров.
(2) Картер опор распределительного вала.
 | |

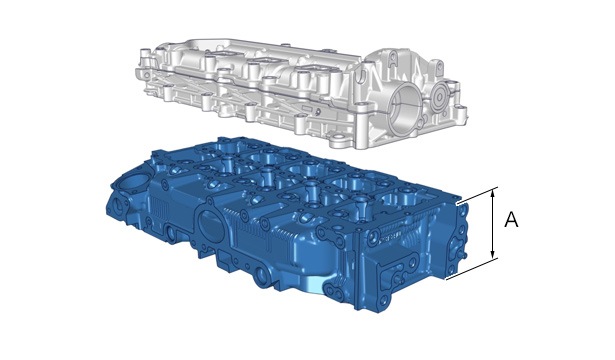

| Рисунок : b1bb2gtd | |
| Высота головки блока цилиндров | |
|---|---|
| Обозначение | Значение |
| Номинальная высота "A" | 88 мм |
| Допустимая неплоскостность | 0,03 мм |
| Допустимая величина шлифования | Исправление не допускается |
Особенности :
- Материал : Алюминиевый сплав
- 4 клапанов на цилиндр
- Впускной коллектор
- Выпускной коллектор : Со стороны масляного фильтра
- Седла клапанов : Стальной сплав
- Направляющие впускных клапанов : Стальной сплав
- Направляющие выпускных клапанов : Стальной сплав
- Плоскость стыка головки не подлежит исправлению
Крепление головки цилиндров к блоку цилиндров 10 болтами с головками TORX.
Выпускной коллектор удерживается с помощью 10 шпилек и 10 медных гаек с распорками.
 | |

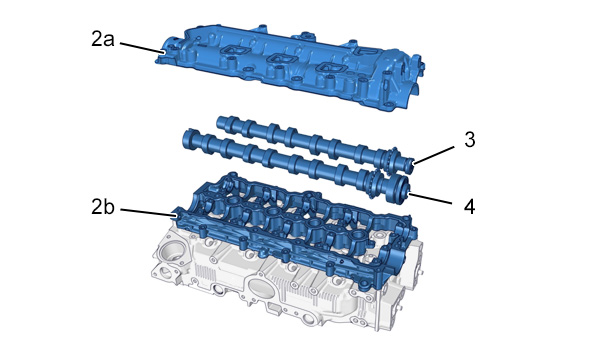

| Рисунок : b1bb2gud | |
(2a) Верхний картер опор распредвала.
(2b) Нижний картер подшипников распределительного вала.
(3) Распределительный вал выпускных клапанов.
(4) Впускные распредвалы.
Материал : Алюминиевый сплав.
Уплотнение между картером опор шеек распределительного вала и головкой блока цилиндров : Уплотнительная паста.
Узел картеров подшипников (2a), (2b) собирается с помощью 22 болтов и представляет собой постель распредвалов (2).
Постель распредвалов (2) устанавливается на головке цилиндров с помощью 2 разводных шплинтов и крепится с помощью 18 болтов (M6x10X60), (M6x10X35).
 | |

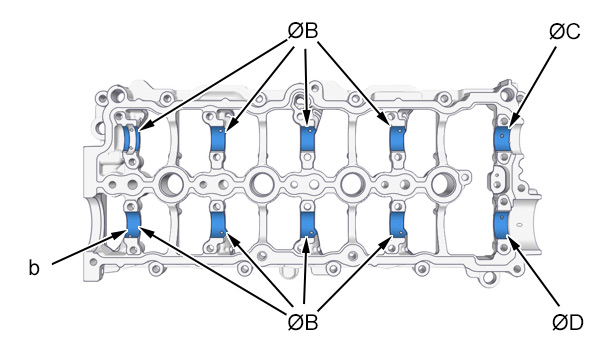

| Рисунок : b1bb2gvd | |
"b" Размер опорных шеек распредвала.
| Обозначение | Значение |
| Диаметры опор "B" | 24,015 (+ 0,033 ; 0) мм |
| Диаметры опор "C" | 24,015 (+ 0,033 ; 0) мм |
| Диаметры опор "D" | 26,40 (0,50; -0,50) мм |
 | |

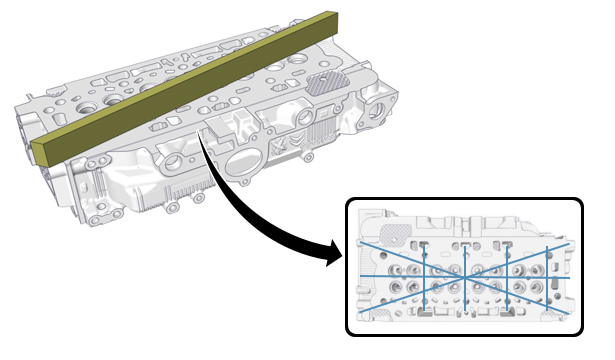

| Рисунок : b1bb2gxd | |
Проверка плоскости стыка головки выполняется мерной линейкой (см. рисунок).
Максимально допустимая деформация = 0,03 мм.
ВНИМАНИЕ : При наличии деформации, превышающей допустимые пределы, проверить ход клапанов, затем - заменить их в случае выхода поршней за плоскость прокладки головки цилиндров.
 | |

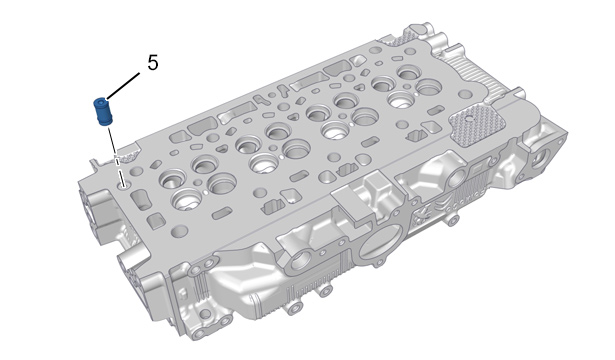

| Рисунок : b1bb2gyd | |
Запорный клапан (5) запрессован в головку.
Выбор класса прокладки головки учитывает выступание поршней по отношению к плоскости стыка блока цилиндров.
 | |

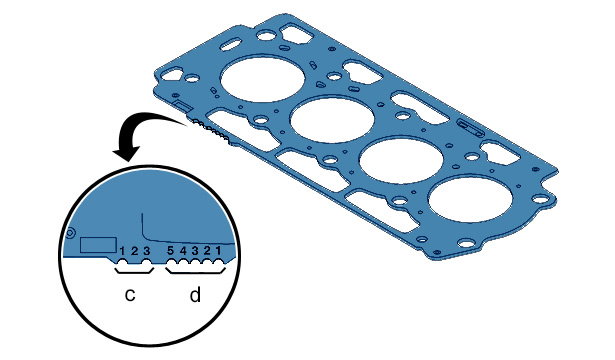

| Рисунок : b1bb2gzd | |
"c" маркировка поставщика.
"d" класс толщины.
| Выступание поршней | Толщиной | Число вырезов (в "d") |
| От 0,640 до 0,739 мм | 1,25 мм | (1 + 2) |
| От 0,740 до 0,789 мм | 1,30 мм | (1 + 2 + 3) |
| От 0,790 до 0,839 мм | 1,35 мм | (1) |
| От 0,840 до 0,889 мм | 1,40 мм | (1 + 2 + 3 + 4) |
| От 0,890 до 0,939 мм | 1,45 мм | (1 + 2 + 3 + 4 + 5) |
 | |

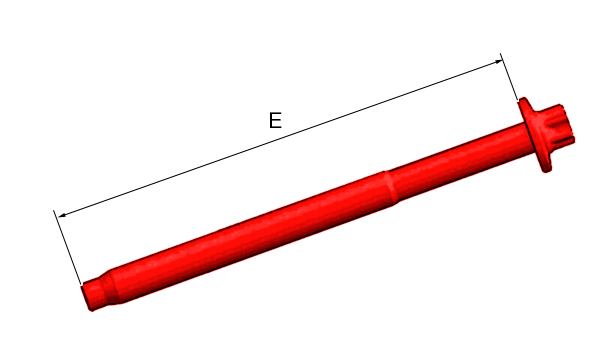

| Рисунок : b1bb2h0d | |
ВНИМАНИЕ : Болты головки цилиндров могут быть повторно использованы только один раз.
Длина болта под головкой "E" должна быть меньше или равна 149 мм.
 | |

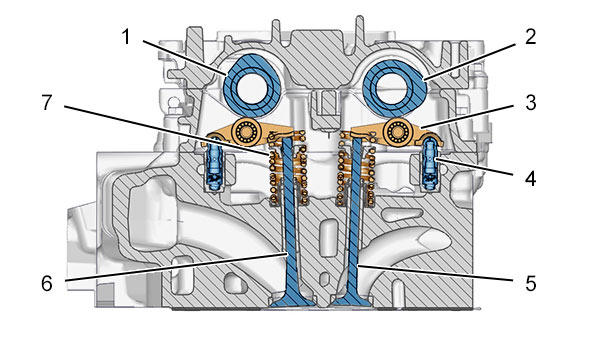

| Рисунок : b1bb2h1d | |
(1) Впускные распредвалы.
(2) Распределительный вал выпускных клапанов.
(3) Роликовые рычаги толкателей.
(4) Гидравлический толкатель с автоматической компенсацией зазора.
(5) Выпускные клапаны.
(6) Впускные клапаны .
(7) Клапанные пружины.
 | |

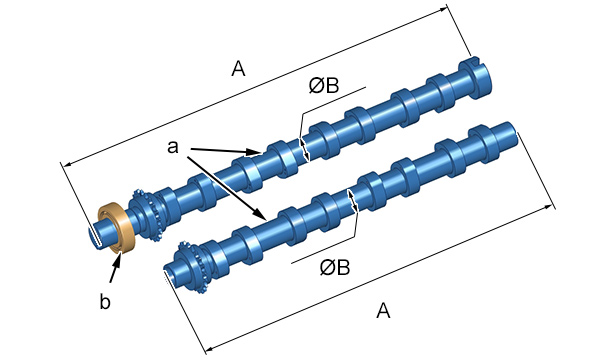

| Рисунок : b1bb2h2d | |
"a" Заводские метки.
"b" Шариковый подшипник.
| - | Распределительный вал впускных клапанов | Распределительный вал выпускных клапанов |
| Длина "A" | 408,10 ± 0,25 mm | 361 ± 0,25 mm |
| Диаметр "B" : Номинальный размер | 23,97 (-0,02; -0,041) мм | 23,97 (-0,02; -0,041) мм |
| Диаметр "B" : Ремонтная сторона | - | - |
| Число зубьев | 21 зубцов | 21 зубцов |
ПРИМЕЧАНИЕ : Ремонтный размер.
 | |

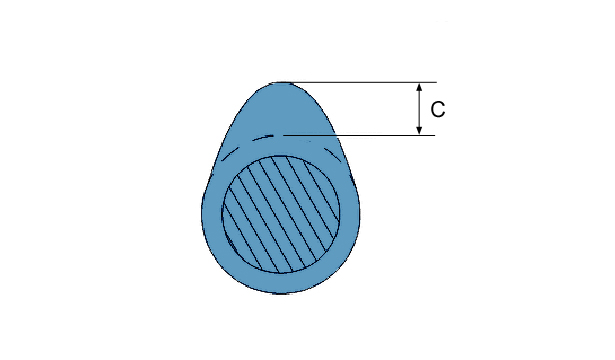

| Рисунок : b1bb1i7d | |
По высоте "C" = Подъем кулачков.
| Подъем кулачков - Открытие кулачков | |
|---|---|
| Описание | Подъем кулачков "C" |
| Кулачки впускные | - |
| Кулачки выпускные | - |
ПРИМЕЧАНИЕ : Ремонтный размер.
 | |

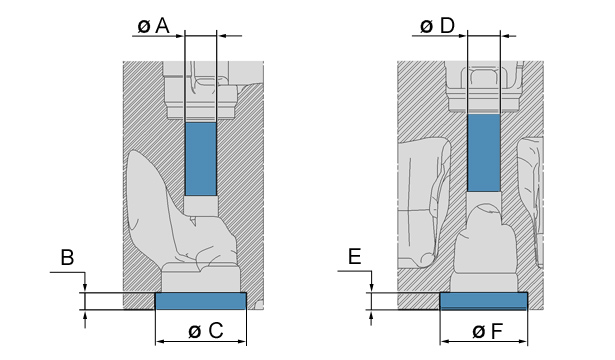

| Рисунок : b1dp1pjd | |
Размеры для обработки головки блока цилиндров впускных клапанов.
| Номинальный размер | Ремонтная сторона | |
| Диаметр "A" | 9,474 (+ 0,022 ; 0) мм | - |
| "B" | 6,38 (+ 0,35 ; - 0,15) мм | - |
| Диаметр "C" | 27,40 (+ 0,025 ; 0) мм | - |
Размеры для обработки головки блока цилиндров выпускных клапанов.
| Номинальный размер | Ремонтная сторона | |
| Диаметр "D" | 9,474 (+ 0,022 ; 0) мм | - |
| "E" | 7 (+ 0,15 ; - 0,15) мм | - |
| Диаметр "F" | 24,30 (+ 0,025 ; 0) мм | - |
 | |

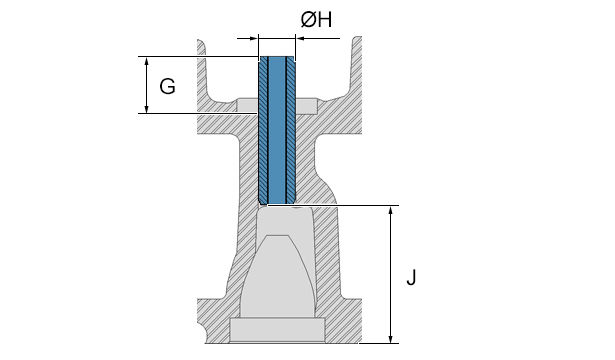

| Рисунок : b1bb2h3d | |
| - | Впускной клапан | Выпускной клапан |
| Выступание "G" | 9,61 ± 0,25 mm | 11,47 ± 0,25 mm |
| Диаметр "H" | 5,50 (0; -0,018) мм | 5,50 (0; -0,018) мм |
| По высоте "J" | 31,20 (+ 0,70 ; -0,60) мм | 32,60 (+ 0,70 ; -0,60) мм |
| Направляющие втулки клапанов | 36 ± 0,25 mm | 36 ± 0,25 mm |
 | |

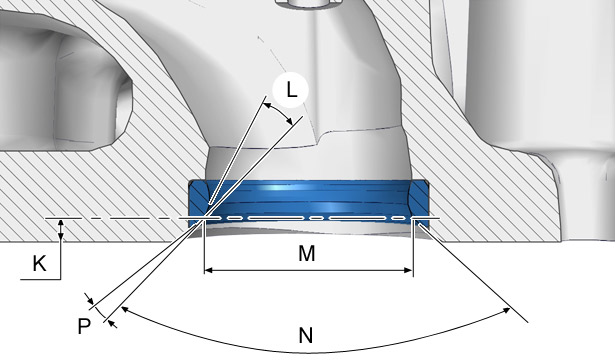

| Рисунок : b1bb1iad | |
| Описание | Значение |
| "K" | 2,527 (+ 0,1 ; 0) мм |
| Угол "L" | 15° |
| "M" | 24,05 ± 0,05 mm |
| Угол "N" | 90° |
| Угол "P" | 15° |
 | |

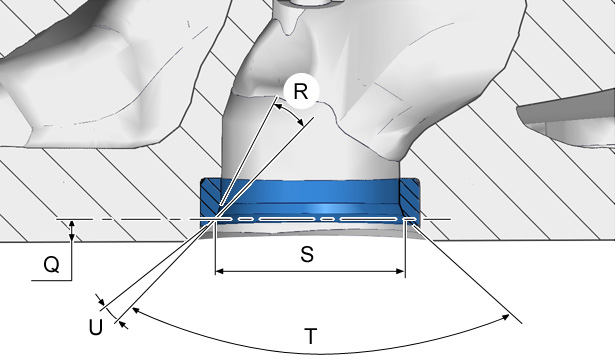

| Рисунок : b1bb1ibd | |
| Описание | Значение |
| "Q" | 3,22 (+ 0,10 ; 0) мм |
| Угол "R" | 25° |
| "S" | 20,66 ± 0,05 mm |
| Угол "T" | 90° |
| Угол "U" | 20° |
 | |

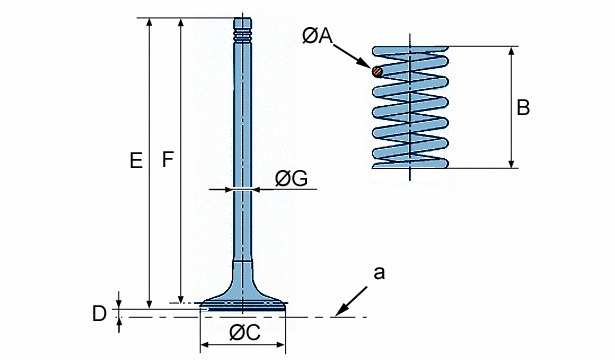

| Рисунок : b1bb1icd | |
"a" Плоскость разъема головки.
"A" Диаметр прутка пружины.
"B" Пружина клапана.
| Характеристики клапанов | ||
|---|---|---|
| Описание | Впускной клапан | Выпускной клапан |
| Диаметр "C" | 25,04 ± 0,10 mm | 27,51 ± 0,10 mm |
| Величины залегания клапанов "D" | 0,91 мм | 1,30 мм |
| Длина "E" | 95,40 ± 0,5 mm | 94,82 ± 0,25 mm |
| Длина "F" | 93,78 ± 0,15 mm | 92,90 ± 0,15 mm |
| Диаметр "G" | 5,485 (0; -0,015) мм | 5,475 (0; -0,015) мм |
ПРИМЕЧАНИЕ : Специальные клапаны ремонтных размеров в запчасти не поступают.
ПРИМЕЧАНИЕ : Пружины впускных и выпускных клапанов идентичны.
| Описание | Клапанные пружины |
| Диаметр проволоки "A" | 3,05 ± 0,02 mm |
| Высота в свободном состоянии "B" | 42,30 мм |
