| Рисунок : b1bb306d |  |
Метки (в "a") :
- (ABCDE) Нанесение с помощью гравировки классов диаметров постелей коренных шеек коленчатого вала
- (>) Направление считывания гравировки К сцеплению, к приводу ГРМ)
Метки (в "b") :
- Маркировка обработки
- Год выпуска
Отверстие для блокирования маховика двигателя (в "c").
Метки (в "d", "e") :
- Маркировка производителя
- Тип
- Маркировка узла
- Серийный номер
Цилиндры пронумерованы от 1 до 4 (Подшипник № 1 (Со стороны маховика двигателя) ).
Блок цилиндров :
- Материал : Алюминиевый сплав
- Чугунные гильзы, устанавливаемые при отливке (литье)
- Выступание цилиндров диаметр : 75 мм
Картер крышек опор коренных шеек :
- Материал : Алюминиевый сплав
- чугунных крышек подшипников, устанавливаемых при отливке
- Крепление : 26 болт (10 : M9 x 125 и 16 : M6 x 100) 10 цельных шпилек
Блок цилиндров из алюминиевого сплава с чугунными гильзами, вставленными при отливке.
Картер крышек коренных подшипников коленчатого вала из алюминиевого сплава с чугунными крышками подшипников, установленными при отливке.
Блок цилиндров оснащен съемными жиклерами для днища поршней.
В блоке цилидров имеется 5 опор.
 | |

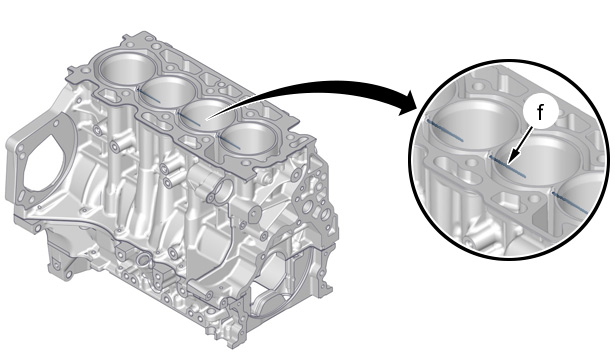

| Рисунок : b1bb2h4d | |
"f" : Отверстие для прохождения охлаждающей жидкости в верхней части двигателя (Диаметр : 2,5 мм).
 | |

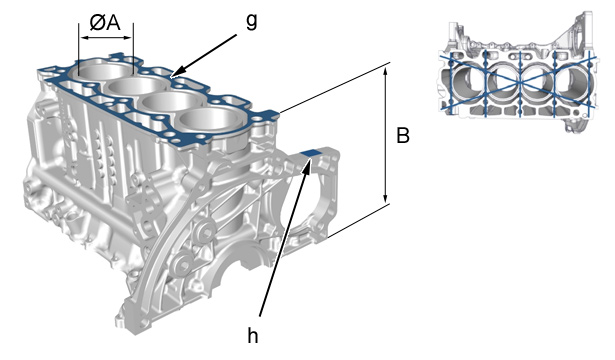

| Рисунок : b1bb22qd | |
"g" Зона проверки плоскостности блока цилиндров (Плоскость герметизации стыка головки).
"h" Зона маркировки "обновление".
| Двигатели DV всех типов | Номинальный размер | Ремонтная сторона |
| Диаметр "A" | 75 (+ 0,018 ; - 0) мм | 75,4 (+ 0,018 ; - 0) мм |
| По высоте "B" | 209 мм ± 0,05 мм | - |
| Общее отклонение от плоскости (в "g") | 0,042 мм | - |
ПРИМЕЧАНИЕ : Проверка плоскостности выполняется с помощью контрольной линейки и набора щупов (см. рисунок выше).
 | |

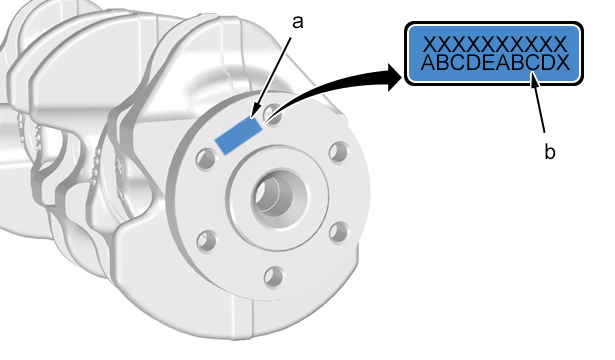

| Рисунок : b1bb309d | |
"a" Зона гравировки классов диаметра.
"b" Классы диаметра подшипников коленвала (на второй строке гравировки).
| Выгравированные метки | Обозначение |
| "XXXXXXXXXX" | Серийный номер |
| "ABCDE" | Диаметр 5 коренных шеек коленвала |
| "ABCD | Диаметр 4 шатунных шеек коленвала |
| "X" | Метка обработки (не использовать) |
 | |

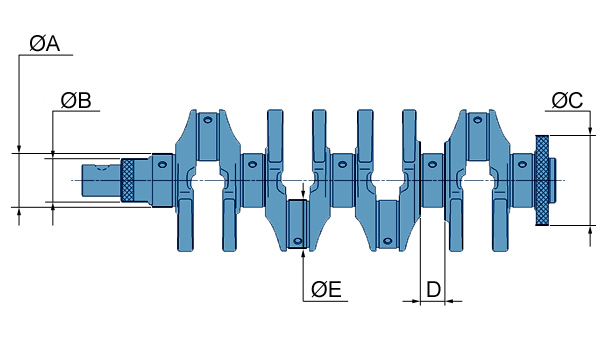

| Рисунок : b1cp0fcd | |
| коренных шеек коленвала | |
|---|---|
| Диаметр "A" | Двигатель DV5 |
| Номинальный размер | 49,981 (0; -0,19) мм |
| Ремонтная сторона | Без |
| Герметичность (со стороны привода ГРМ) | |
|---|---|
| Диаметр "B" | Двигатель DV5 |
| Номинальный размер | 38 (0; -0,16) мм |
| Ремонтная сторона | - |
| Герметичность (со стороны сцепления) | |
|---|---|
| Диаметр "C" | Двигатель DV5 |
| Номинальный размер | 83,8 мм |
| Ремонтная сторона | - |
| Ширина коренной шейки коленчатого вала | |
|---|---|
| Ширина "D" | Двигатель DV5 |
| Номинальный размер | 23,39 (+ 0,052 ; 0) мм |
| Ремонтная сторона | Без |
| шатунных шейки коленвала | |
|---|---|
| Диаметр "E" | Двигатель DV5 |
| Номинальный размер | 45 (- 0,009; -0,025) мм |
| Ремонтная сторона | Без |
 | |

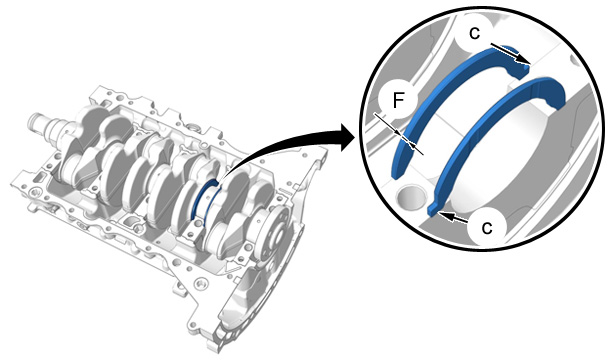

| Рисунок : b1bb22rd | |
"c" Установочный выступ .
"F" Толщина вкладышей.
Канавки должны быть направлены к коленвалу.
Осевой зазор коленчатого вала регулируется с помощью упорных полуколец, устанавливаемых на коренной шейке N° 2.
Осевой зазор должен находиться в диапазоне от 0,07 до 0,32 мм.
ПРИМЕЧАНИЕ : Опоры коленвала помечены от 1 до 5 (коренная шейка N° 1 со стороны маховика).
| Полукольца для регулировки горизонтального смещения коленвала | |
|---|---|
| Толщиной "F" | Двигатель DV5 |
| Номинальный размер | 2,4 ± 0,05 mm |
| Ремонтная сторона | Без |
 | |

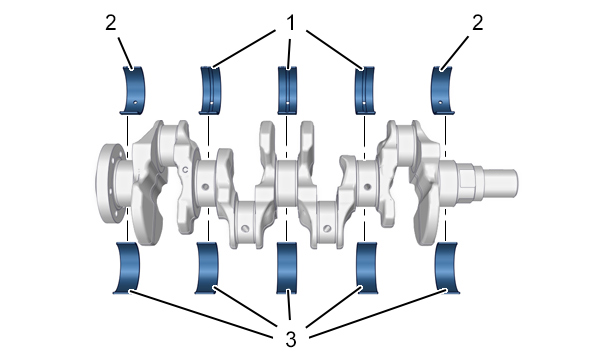

| Рисунок : b1bb2h7d | |
(1) Верхний вкладыш подшипника (Канавка) ; Вкладыши подшипников N°2, 3 и N°4 имеют канавки.
(2) Верхний вкладыш подшипника (Гладкий) ; Подшипники коленчатого вала с №1 по №5.
(3) Нижние коренные вкладыши (гладкие) ; Подшипники коленчатого вала с №1 по №5.
 | |

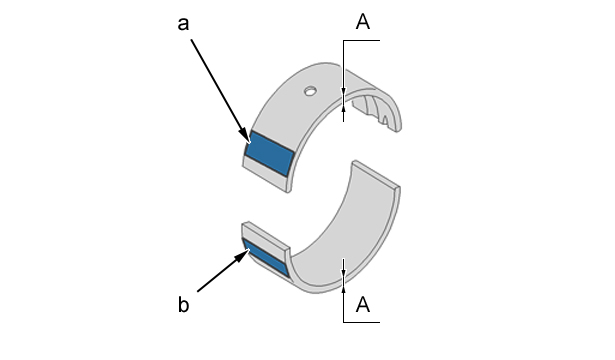

| Рисунок : b1bb30cd | |
"a" Верхний вкладыш подшипника (Маркировка номера детали).
"b" Нижние вкладыши (Цветная метка ).
Существует только один размерный класс верхних вкладышей подшипников коленчатого вала (1), (2) (со стороны блока цилиндров).
| Верхние вкладыши (Двигатели DV5) | |
|---|---|
| - | Номинальный размер |
| Размер "A" | 1,834 ± 0,003 mm |
| Цветная метка | - |
ПРИМЕЧАНИЕ : Позиционирование нижних вкладышей требует использования специального приспособления, реферанс [0194-QZ].
Нижние коренные вкладыши маркируются в зоне "b" цветной меткой.
Существование 5 классов нижних вкладышей ; Подбор правильных вкладышей должен производиться с помощью таблицы определения парности на основе маркировок "a" и "b".
Первый знак соответствует коренной шейке N° 1, второй - коренной шейке N° 2, и так далее.
ПРИМЕЧАНИЕ : Опоры коленвала помечены от 1 до 5 (Подшипник № 1 (Со стороны маховика двигателя) ).
ПРИМЕЧАНИЕ : Вкладыши коленчатого вала ремонтного размера не поставляются в запасных частях.
 | |

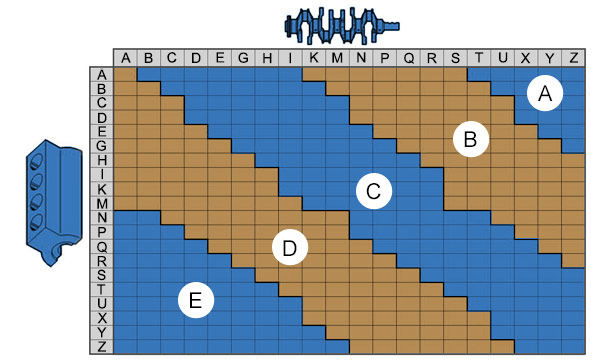

| Рисунок : b1bb30td | |
Номинальный размер .
| Зона "A" | |
|---|---|
| Опоры шеек коленчатого вала | N° 1, 2, 3, 4 и 5 |
| Размер "A" | 1,820 ± 0,003 mm |
| Цветная метка (в "d") | Белый |
Номинальный размер .
| Зона "B" | |
|---|---|
| Опоры шеек коленчатого вала | N° 1, 2, 3, 4 и 5 |
| Размер "A" | 1,827 ± 0,003 mm |
| Цветная метка (в "d") | Фиолетовый |
Номинальный размер .
| Зона "C" | |
|---|---|
| Опоры шеек коленчатого вала | N° 1, 2, 3, 4 и 5 |
| Размер "A" | 1,834 ± 0,003 mm |
| Цветная метка (в "d") | Зеленый |
Номинальный размер .
| Зона "D" | |
|---|---|
| Опоры шеек коленчатого вала | N° 1, 2, 3, 4 и 5 |
| Размер "A" | 1,841 ± 0,003 mm |
| Цветная метка (в "d") | Синий |
Номинальный размер .
| Зона "E" | |
|---|---|
| Опоры шеек коленчатого вала | N° 1, 2, 3, 4 и 5 |
| Размер "A" | 1,848 ± 0,003 mm |
| Цветная метка (в "d") | Оранжевый |
 | |

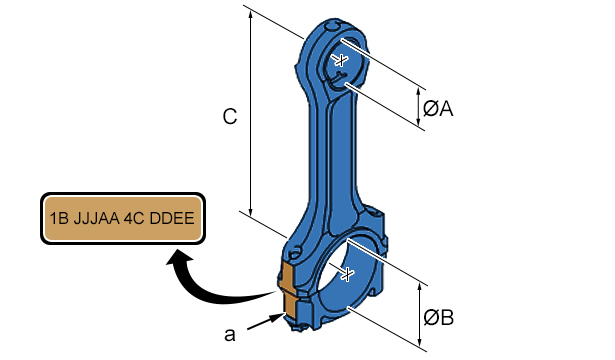

| Рисунок : b1bb30id | |
| - | Двигатели DV5R |
| Диаметр "A" | 29 (+ 0,021 ; 0) мм |
| Диаметр "B" | 48,655 (+ 0,016 ; 0) мм |
| Длина "C" | 128,4 ± 0,025 mm |
| Выгравированные метки(в "a") | Обозначение |
| 1 B JJJAA | День, месяц и год изготовления |
| 4C | Класс диаметра нижней головки шатуна |
| DDEEE | - |
 | |

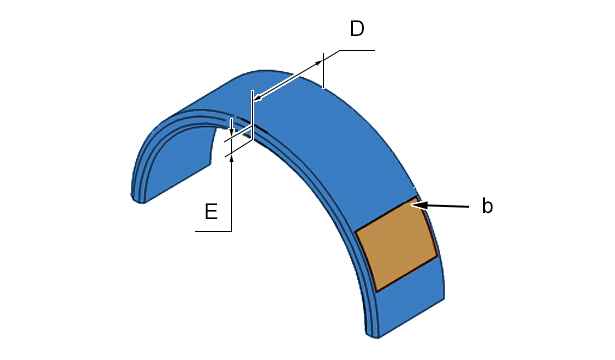

| Рисунок : b1bb30nd | |
"b" : Зона маркировки.
Существование одного класса верхних вкладышей шатуна.
| Двигатели DV5R | |
| Номинальный размер "E" | 1,812 ± 0,05 mm |
| Цветная метка | - |
| Ширина "D" | 17 (+ 0,05 ; - 0,20) мм |
ПРИМЕЧАНИЕ : Специальные ремонтные нижние шатунные вкладыши не поставляются в запасных частях.
 | |

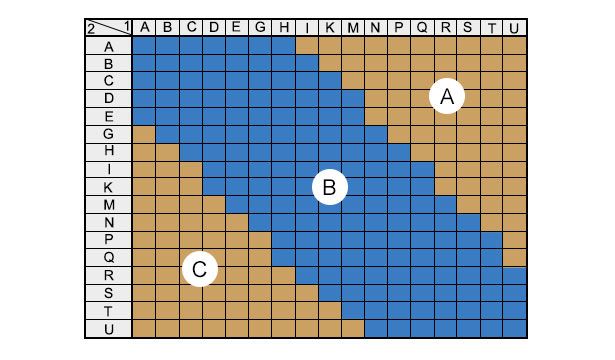

| Рисунок : b1bb30qd | |
(1) Диаметр шатунной шейки : Метка на коленвале.
(2) Внутренний диаметр головки шатуна : Метка, выгравированная на шатуне.
Нижние шатунные вкладыши отмечаются 3 различными цветами.
| Цветная метка | Номинальный размер |
| Класс "A" (синего цвета) | 1,802 ± 0,03 mm |
| Класс "B" (зеленого цвета) | 1,812 ± 0,03 mm |
| Класс "C" (коричневого цвета) | 1,822 ± 0,03 mm |
 | |

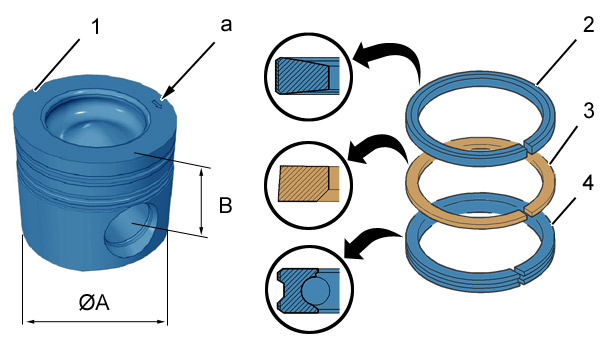

| Рисунок : b1bb1had | |
"a" Маркировка ориентации поршня.
"A" Диаметр поршня.
"B" Координата оси поршневого пальца - (головка поршня).
Метки (в "a") : Ориентация поршня.
(1) Поршень из алюминиевого сплава .
(2) Верхнее компрессионное кольцо трапецеидального сечения.
(3) Нижнее компрессионное кольцо конической формы.
(4) Маслосъемное кольцо с пружиной трапецеидального сечения.
| Размеры | Двигатель DV5R |
| Диаметр "A" : Номинальный размер | 74,939 ± 0,075 mm |
| Диаметр "A" : Ремонтная сторона | 75,339 ± 0,075 mm |
| По высоте "B" | 39,944 ± 0,025 mm |
| Осевое смещение поршневого пальца | 1 ± 0,1 mm |
| Двигатель DV5R | Аогневоеб поршневое компрессионное кольцо | Компрессионное поршневое кольцо | Маслосъемное поршневое кольцо |
| Цветная метка : Номинальный размер | Фиолетовый | Желтая | Оранжевый |
| Цветная метка : Ремонтная сторона | Красный | Белый | Зеленый |
| Зазор разреза | От 0,15 до 0,25 мм | От 0,7 до 0,9 мм | От 0,25 до 0,50 мм |
| Толщиной | 2 мм | 1,5 мм | 2 мм |
 | |

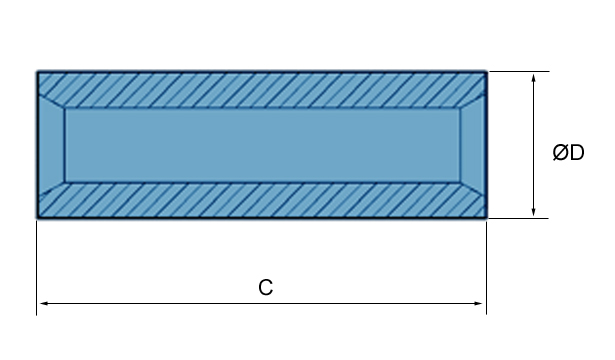

| Рисунок : b1bb1hbd | |
| Размеры | Двигатель DV5R |
| Длина "C" | 62,5 (0; -0,3) мм |
| Диаметр "D" | 26 (-0,002; -0,008) мм |
ПРИМЕЧАНИЕ : Поршневые пальцы устанавливаются свободно в верхних головках шатунов и в бобышках поршней. Поршневые пальцы фиксируются от перемещения с помощью стопорных колец.
 | |

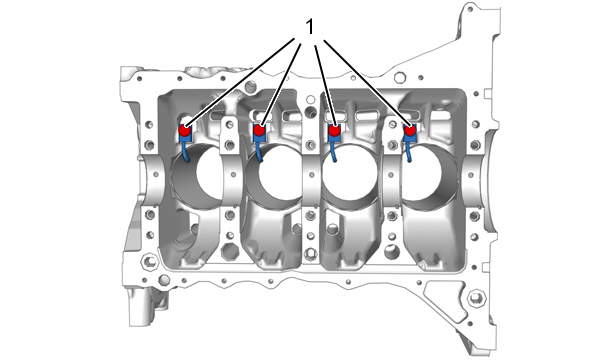

| Рисунок : b1bb1hcd | |
Жиклеры днища поршня (1) съемные и заменяемые.
