ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

1. Обязательная замена деталей

Обозначение	Количество
Уплотнительные манжеты стержней клапанов	16
Болт крепления головки блока цилиндров	10
Прокладка головки блока цилиндров	1
Уплотнение маслоотделителя	5
Медное уплотнение	4
Сальник распределительного вала	1
Герметичная заглушка выпускного распредвала	1
Прокладки форсунок	4

2. Оборудование

ПРИМЕЧАНИЕ : Используйте продукты, рекомендованные изготовителем .

Оборудование :

• Приспособление для сжатия клапанных пружин
• Чашка опоры
• Стрелочный индикатор
• опора стрелочного индикатора
• Сертифицированное декапирующее средство
• Смазка (Индекс "G10")
• Смазка (Индекс "G12")
• Уплотнительная паста (Индекс "E10")

Приспособление	Номер	Обозначение

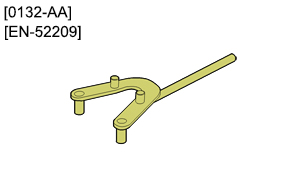

Рисунок : e5ab2lwt	[0132-AA][EN-52209]	приспособление для фиксации шкива зубчатого ремня в неподвижном состоянии

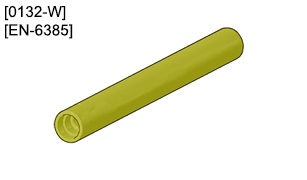

Рисунок : e5ab2ect	[0132-W][EN-6385]	Оправка для запрессовки прокладки стержня клапана

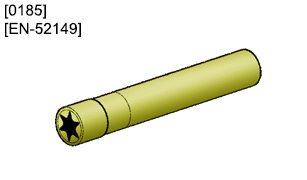

Рисунок : e5ab2awt	[0185][EN-52149]	Ключ-головка болта крепления ГБЦ

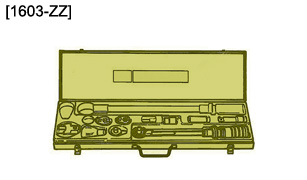

Рисунок : e5ag06gt	[1603-ZZ] (*)	Комплект приспособлений для зажима HDI
Рисунок : e5ab0cbt	[1608-C] (*)	Адаптер для затяжки дизельных форсунок

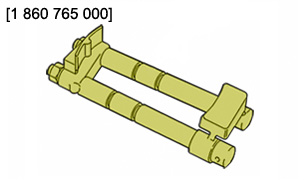

Рисунок : e5ab0b4t	[1 860 765 000] (комплект инструментов [0191]) (*)	приспособление для фиксации шкива зубчатого ремня

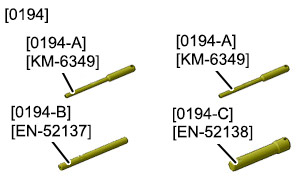

Рисунок : e5ab2lxt	[0194]	Инструментальный ящик для ремонта двигателя
	[0194-A][KM-6349]	Калиброванный штифт для фиксации коленчатого вала
	[0194-A][KM-6349]	Палец для блокировки топливного насоса
	[0194-B][EN-52137]	Калибровочный штифт распределительного вала
	[0194-C][EN-52138]	стопор маховика двигателя

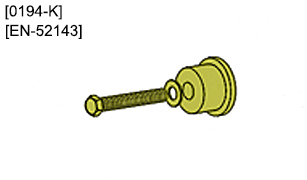

Рисунок : e5ab2lyt	[0194-K]{EN-52143]	Установочная оправка сальника распределительного вала : Распределительный вал

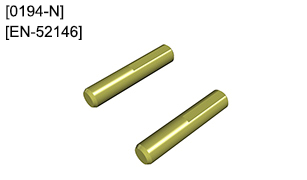

Рисунок : e5ab2lzt	[0194-N]{EN-52146]	Приспособление для установки в правильное положение распределительного вала

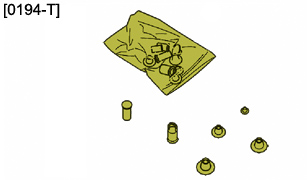

Рисунок : e5ab05lt	[0194-T] (*)	набор заглушек
(*) Использовать обычное оборудование ремонтного цеха, если специальные инструменты недоступны

3. Предварительные операции

ОБЯЗАТЕЛЬНО : Соблюдайте требования обеспечения безопасности и чистоты для дизельных двигателей с топливной системой высокого давления (HDI) .

ПРИМЕЧАНИЕ : Очистить детали и соединительные плоскости перед любой повторной установкой.

ВНИМАНИЕ : Детали должны быть чистыми, и на них должны отсутствовать следы ненормального износа или ударов.

Установить на место нижнюю часть двигателя (Если нижняя часть двигателя была снята).

4. Меры предосторожности перед обратной установкой

ВНИМАНИЕ : Соблюдать пункты, перечисленные ниже.

Перед обратной установкой :

• Каждая деталь должна быть проверена, затем очищена перед складированием
• Очистите соединяемые плоскости сертифицированным продуктом, удаляющим остатки металла ; Не используйте ни абразив, ни царапающие инструменты на соединяемых плоскостях ; Соединяемые плоскости не должны содержать следов ударов или трещин
• Перед установкой очистите резьбовые элементы деталей
• Каждый раз заменять все уплотнительные прокладки

5. Повторная установка

ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки.

5.1. Клапаны

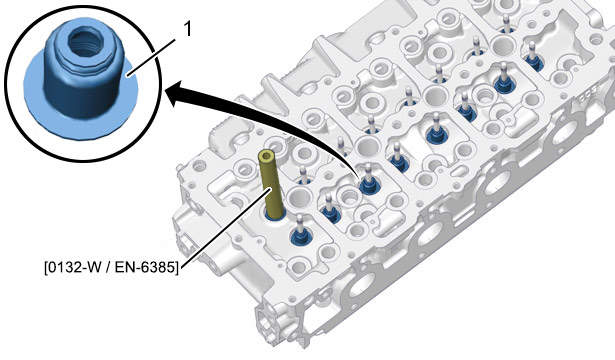

Рисунок : b1bg6mmd

Установка уплотнений стержней клапанов (1) ; С помощью приспособления [0132-W / EN-6385].

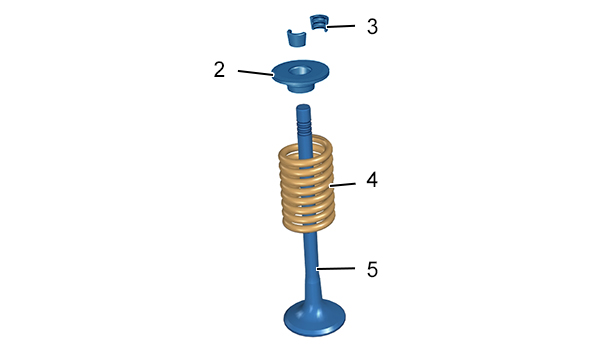

Рисунок : b1bg5xwd

(2) Чашка .

(3) Сухари клапанов.

(4) Клапанные пружины.

(5) Впускные и выпускные клапаны.

ВНИМАНИЕ : В случае замены клапана, выполнить притирку.

При установке клапанов смажьте их стержни.

ВНИМАНИЕ : В случае повторного использования соблюдать место установки каждого клапана, отмеченное при разборке.

Установите :

• Клапан (5)
• Пружина (4)

Повторить операцию с каждым клапаном.

Рисунок : b1bg5xxd

Установите верхнюю тарелку клапана (2).

Сжать пружины клапанов (4) ; С помощью приспособления для сжатия клапанной пружины.

Установить сухари клапанов (3).

Повторить операцию с каждым клапаном.

5.2. Выступание поршней

ВНИМАНИЕ : Очистите соединяемые плоскости сертифицированным продуктом, удаляющим остатки металла ; Не используйте ни абразив, ни царапающие инструменты на соединяемых плоскостях ; Соединяемые плоскости не должны содержать следов ударов или трещин.

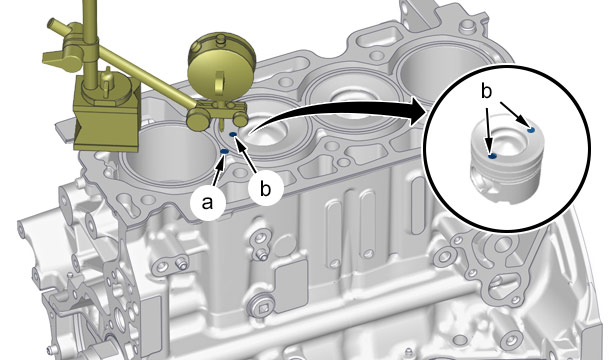

Рисунок : b1bg5xyd

ВНИМАНИЕ : Поверхности, обеспечивающие герметичность, должны быть совершенно чистыми : Наличие следов ударов и нагара не допускается.

Очистите поверхности, которые будут контролироваться.

Перевести поршни цилиндров 2 и 3 в верхнюю мертвую точку ; С помощью стрелочного индикатора.

ПРИМЕЧАНИЕ : Проверьте величину выступания поршней по отношению к плоскости стыка головки блока цилиндров (2 точки для контроля "b").

Установить опору стрелочного индикатора на блока цилиндров .

Закрепить индикатор на опорах .

Поршни 2 - 3 :

• Расположить и обеспечить устойчивость стрелочного индикатора на плоскости блока
• Установить индикатор на ноль (в "a")
• Установить индикатор на 2 точки проверок "b" (В 10 мм от края)
• Замерьте разницу в высоте (в "b")
• Подсчитать среднюю величину на основе 2 полученных результатов

Поршни 1 - 4 :

• Повторить операцию
• Подсчитать среднюю величину на основе 2 полученных результатов

ВНИМАНИЕ : Взять наиболее высокий поршень в качестве эталонного : Максимальный разброс между двумя расположенными рядом цилиндрами = 0,10 мм.

Выбрать толщину прокладки головки блока цилиндров в зависимости от величины выступания поршней .

5.3. Прокладка головки блока цилиндров

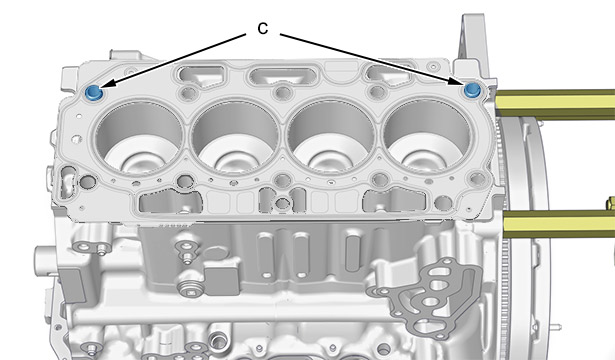

Рисунок : b1bg5xzd

ВНИМАНИЕ : Проверить наличие центровочных штифтов (в "c").

ВНИМАНИЕ : Проверить положение прокладки при установке головки блока цилиндров. Нанести смазку "G12" на резьбу и под головки болтов (Использовать каталог продукции).

Установить новую прокладку головки блока цилиндров, имеющую заранее определенную толщину (соблюдая правильное направление установки).

5.4. Затяжка болтов крепления головки блока цилиндров

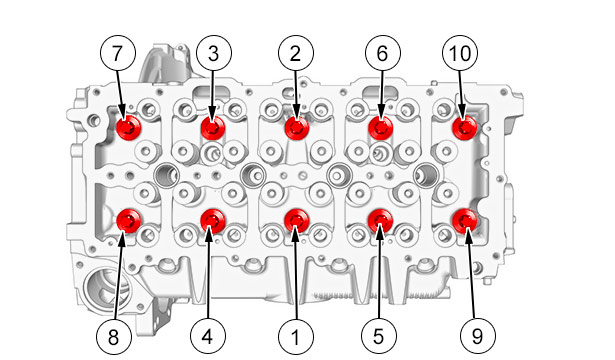

Рисунок : b1bg5y1d

ВНИМАНИЕ : Повторная установка головки блока цилиндров выполняется новыми болтами.

ВНИМАНИЕ : Установить на место болты крепления головки цилиндров, предварительно смазав резьбовую часть и прижимную плоскость головок болтов смазкой "G10" .

Установите :

• Головку блока цилиндров
• Болт головки блока цилиндров

ВНИМАНИЕ : Соблюдать порядок затяжки и моменты затяжки .

Затяните болты головки блока цилиндров в указанном порядке ; С помощью приспособления [0185 / EN-52149].

Метод затяжки :

• Предварительная затяжка болтов головки
• Затяжка с требуемым моментом болтов головки
• Затяжка на определенный угол болтов головки

5.5. Коромысла

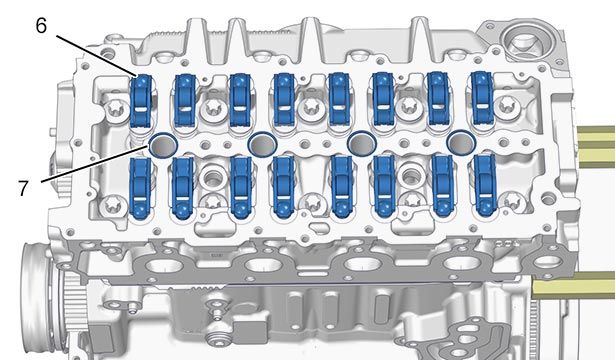

Рисунок : b1bg5y2d

ВНИМАНИЕ : В случае повторного использования соблюдать место установки каждого коромысла (6), отмечать места установки при снятии.

ВНИМАНИЕ : Избегайте прямого контакта рук с дорожками, по которым двигаются роликовые коромысла (6).

Смазывать :

• Корпуса толкателей
• Стопоры (6)

Установите :

• Коромысла (6) со своими толкателями
• Уплотнения (7) форсунок

5.6. Распределительные валы

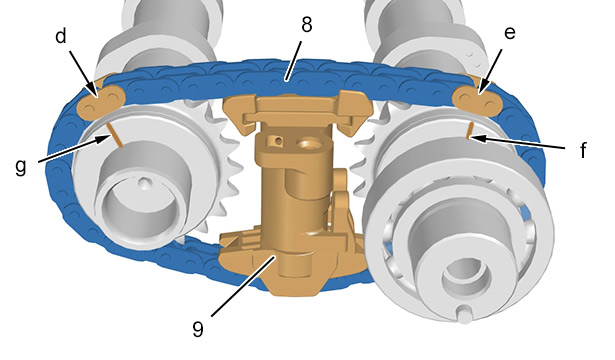

Рисунок : b1bg79xd

ВНИМАНИЕ : Проверить, чтобы звенья "d" и "e" с черными метками совпадали с отмеченными зубьями "g" и "f" звездочек распредвалов.

ВНИМАНИЕ : Соблюдать направление установки гидравлического натяжителя.

Повторно установить гидравлический натяжитель (9) цепи газораспределительного механизма (10).

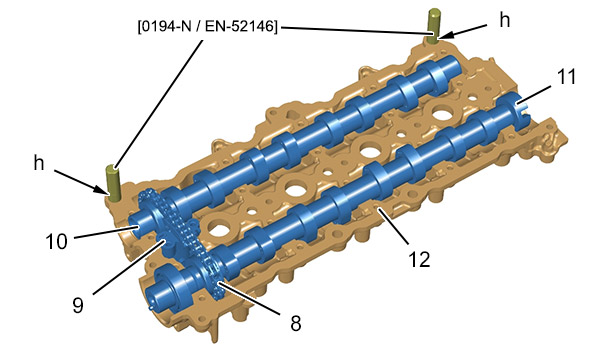

Рисунок : b1bg7b6d

ПРИМЕЧАНИЕ : Установить верхнюю постель распредвалов (12) обратной стороной на верстак.

Смазать маслом опоры распределительного вала ; С помощью моторного масла .

Установите :

• Выпускной распредвал (10)
• Распределительный вал впускных клапанов (11)
• Цепь привода ГРМ (8)
• Гидравлический натяжитель (9)

Смажьте приспособление [0194-N / EN-52146] ; С помощью моторного масла .

Установить приспособление [0194-N / EN-52146] (в "h") для центровки картера верхних постелей шеек распределительного вала.

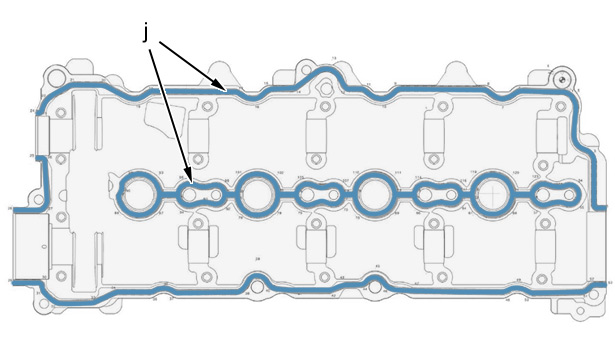

Рисунок : b1bg5y8d

Нанести слой герметика, индекс "E10", по периметру уплотнения (в "j").

ВНИМАНИЕ : Выполните операцию установки не позже, чем через 5 минут.

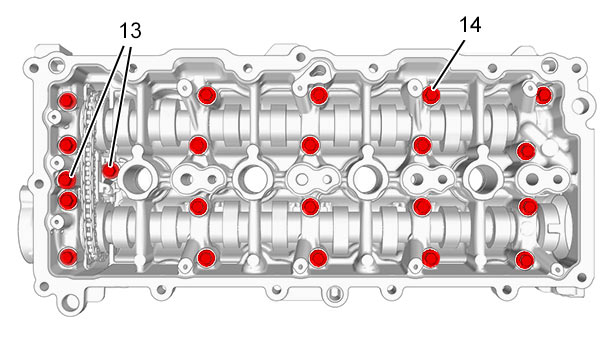

Рисунок : b1bg7a3d

ВНИМАНИЕ : Соблюдать порядок затяжки и моменты затяжки .

Установите :

• 2 болтов (13)
• 20 болтов (14)

Снимите приспособления [0194-N / EN-52146].

5.7. Картер опор распределительного вала

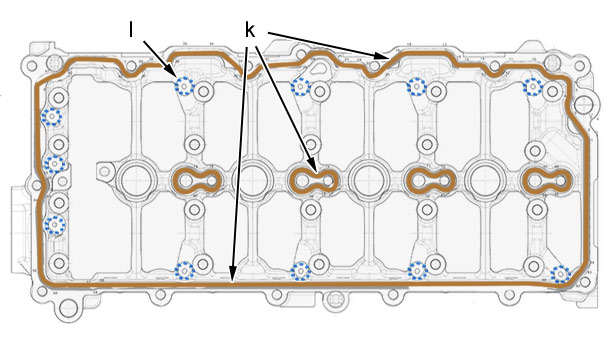

Рисунок : b1bg5yad

Нанесите валик герметика толщиной 1,5 - 3,5 мм по периметру плоскости стыка (Индекс "E10" ) (в "k").

ВНИМАНИЕ : Не закрывать каналы, по которым поднимается масло (в "l").

ВНИМАНИЕ : Выполните операцию установки не позже, чем через 5 минут.

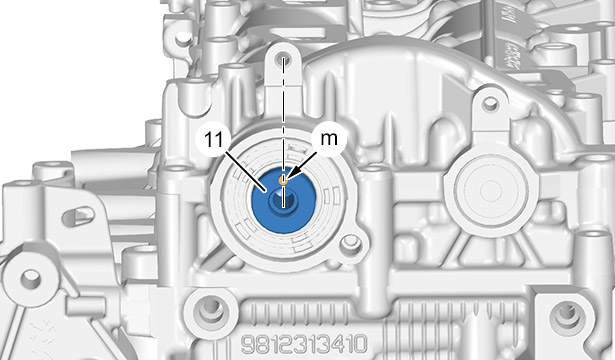

Рисунок : b1bg7a8d

ПРИМЕЧАНИЕ : Фиксирующий штифт коленчатого вала должен быть на месте.

ПРИМЕЧАНИЕ : Положение штифта (поз. ‎"m") предотвращает неправильное расположение постели распредвалов в сборе на головке блока цилиндров из-за противодействия клапанных пружин.

Перед установкой постели распредвалов убедиться, что штифт (поз. ‎"m") на впускном распредвале ‎(11) направлен вверх.

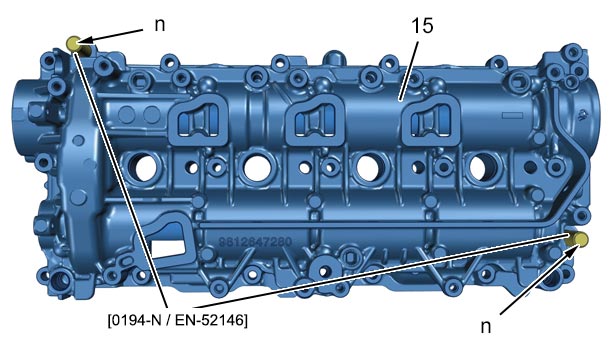

Рисунок : b1bg7add

ПРИМЕЧАНИЕ : Смажьте приспособление [0194-N / EN-52146] ; С помощью моторного масла .

Выровнить крышку распредвалов (15) по отношению к головке : Установите приспособление 0194-N / EN-52146 (в "n").

ВНИМАНИЕ : Проверьте правильность позиционирования роликовых толкателей.

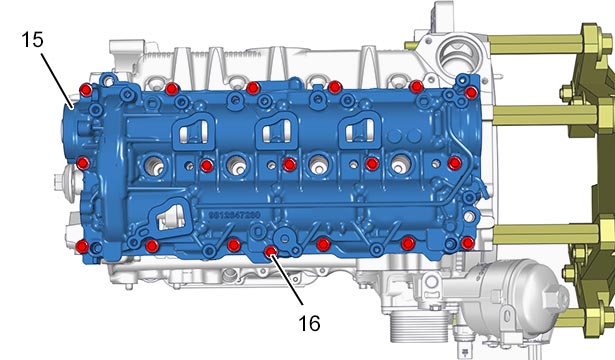

Рисунок : b1bg7aid

Установите :

• Крышка постелей щек распределительного вала (15)
• 18 болтов (16)

ВНИМАНИЕ : Соблюдать порядок затяжки и моменты затяжки .

Снимите приспособления [0194-N / EN-524146].

ВНИМАНИЕ : Запрещено смазывать снаружи сальник.

ВНИМАНИЕ : Проверьте положение манжет уплотнения на оправке.

ВНИМАНИЕ : Убедиться в отсутствии следов масла в зонах установки уплотнений.

Установите сальник распределительного вала ; С помощью приспособления [0194-K / EN-52143].

ПРИМЕЧАНИЕ : Удерживайте узел в сборе на месте в течение 5 секунд - времени установки на место уплотнительного кольца.

Снять приспособление [0194-K / EN-52143].

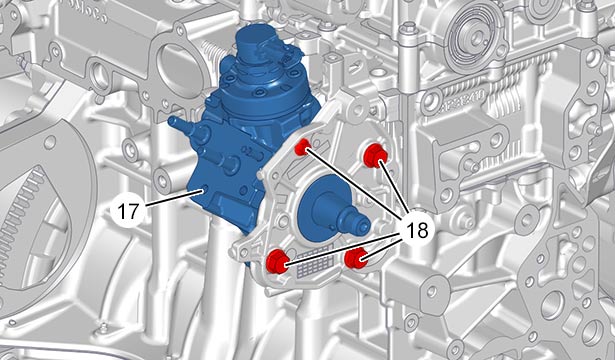

Рисунок : b1bg7and

Установите :

• Насос высокого давления подачи топлива (17)
• 4 болтов (18)

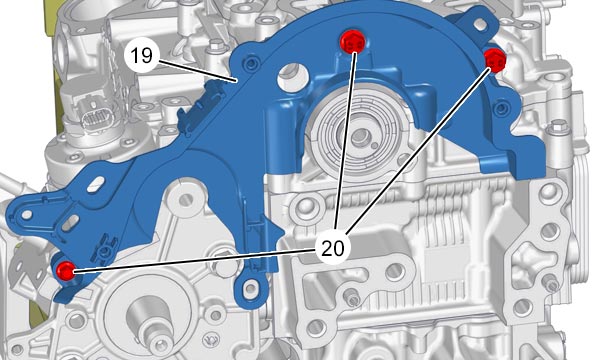

Рисунок : b1bg7asd

Установите :

• Заглушка выпускного распредвала
• Картер привода ГРМ задний (19)
• 3 болтов (20)

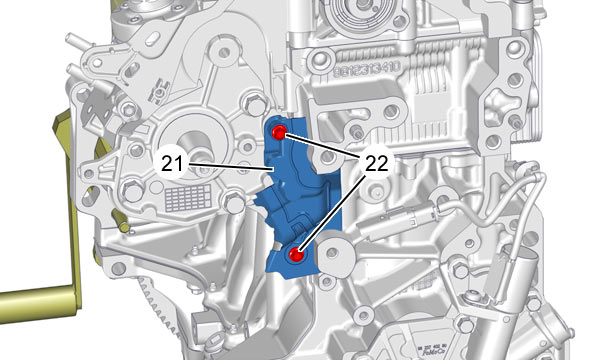

Рисунок : b1bg7axd

Установите :

• Промежуточный картер привода ГРМ (21)
• 2 болтов (22)

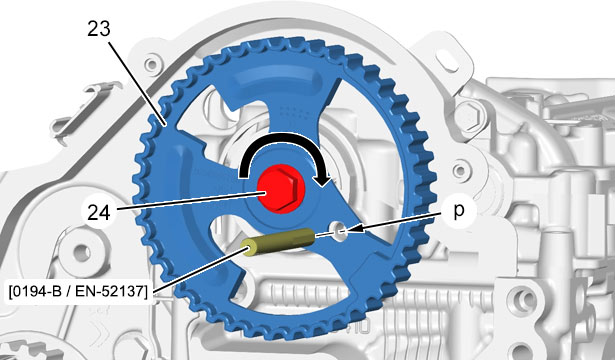

Рисунок : b1bg7b2d

Установите ; С помощью приспособления [0132-AA / EN-52209] :

• Шкив (23)
• Болт (24)
• Датчик положения распределительного вала

Повернуть винт ‎(24) по часовой стрелке и совместить отверстия для блокировочного штифта (в "p") ; С помощью приспособления [0194-B / EN-52137].

Установите шкив топливного насоса высокого давления (17).

6. Крышка головки блока цилиндров

Установите :

• Соединитель EGR / воздуха
• Блок выхода охлаждающей жидкости
• Модуль рециркуляции отработавших газов
• Насос системы охлаждения
• Ремень привода ГРМ
• Вакуумный насос
• Коллектор входа охлаждающей жидкости
• Свечи предпускового подогрева
• Электрический жгут питания свечей предварительного подогрева
• Система впрыскивания топлива
• Направляющая масляного щупа и щуп
• Патрубок подачи воздуха
• Блок дозатора подачи воздуха с опорой
• Генератор и его опора
• Гаситель пульсации топлива при низком давлении
• Опора гасителя пульсации топлива при низком давлении
• Жгут проводов двигателя
• Сажевый фильтр
• Турбокомпрессор
• Прокладку выпускного коллектора
• Выпускной коллектор
