Моменты затяжки крепления двигателя и коробки передач

• КОЖУХ РЕМНЯ ГРМ ➠ Каталог деталей
• КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ ➠ Каталог деталей
• МАХОВИК КОЛЕНЧАТОГО ВАЛА ➠ Каталог деталей
• Моменты затяжки двигателя типа DV5RC, DV5RD, DV5RE, DV5RU ➠ Руководство по разборке и сборке
• НАПРАВЛЯЮЩАЯ ВТУЛКА КЛАПАНОВ КЛАПАННЫЙ МЕХАНИЗМ ➠ Каталог деталей
• ПОРШЕНЬ БЛОКА ЦИЛИНДРОВ ➠ Каталог деталей
• Постель распредвалов (DV5RC) с цепью 7 мм ➠ Каталог деталей
• РЕМЕНЬ РАСПРЕДВАЛА, ШЕСТЕРНЯ РАСПРЕДВАЛА ➠ Каталог деталей
• Снятие - Установка ГБЦ и постели распредвалов ➠ Руководство по разборке и сборке
• Снятие - установка деталей блока двигателя ➠ Руководство по разборке и сборке
• Снятие - установка постели без снятия ремня ГРМ ➠ Руководство по разборке и сборке
• Снятие - установка постели распределительных валов ➠ Руководство по разборке и сборке
• Снятие - установка ременя ГРМ на двигателе DV5RC ➠ Руководство по разборке и сборке
• Снятие - установка сальников двигателя ➠ Руководство по разборке и сборке

1. Правой опоры двигателя (кроме двигателя DV5R)

Рисунок : b1bb1qkd

Метка	Обозначение	Момент затяжки
(1)	Болт (Промежуточный кронштейн / Головка блока цилиндров)	6 дН.м
(2)	Болт (Правой опоры двигателя / Промежуточный кронштейн )	6 дН.м
(3)	Болт (Правой опоры двигателя / Кузов)	6 дН.м
(4)	Болт (Правой опоры двигателя / Кузов)	3 дН.м

2. Правой опоры двигателя (двигатель DV5R)

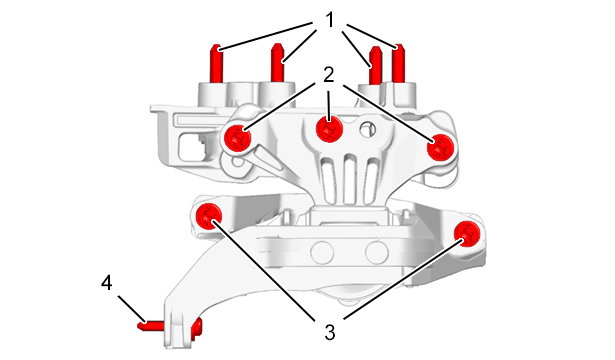

Рисунок : b1bb2gqd

Метка	Обозначение	Момент затяжки
(1)	Болт (Промежуточный кронштейн / Головка блока цилиндров)	6 дН.м
(2)	Болт (Правой опоры двигателя / Промежуточный кронштейн )	6 дН.м
(3)	Болт (Правой опоры двигателя / Кузов)	6 дН.м
(4)	Болт (Правой опоры двигателя / Кузов)	3 дН.м

3. Опора коробки передач

3.1. Коробка передач типа BE / MB6

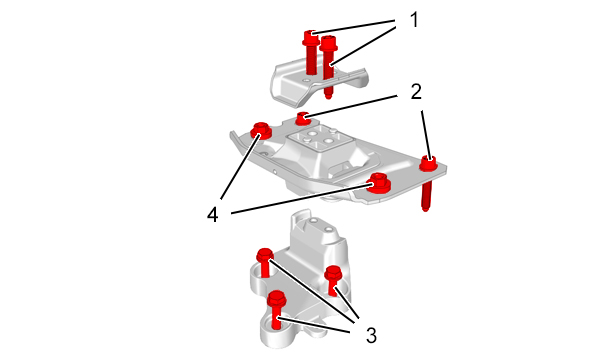

Рисунок : b1bb1qmd

Метка	Обозначение	Момент затяжки
(1)	Болт (Упругая опора / Опора коробки передач)	6 дН.м
(2)	Болт (Упругая опора / Кузов)	6 дН.м
(3)	Болт (Опора коробки передач / Коробка передач)	6 дН.м
(4)	Гайки (Упругая опора / Кузов)	6 дН.м

3.2. Коробка передач типа MC

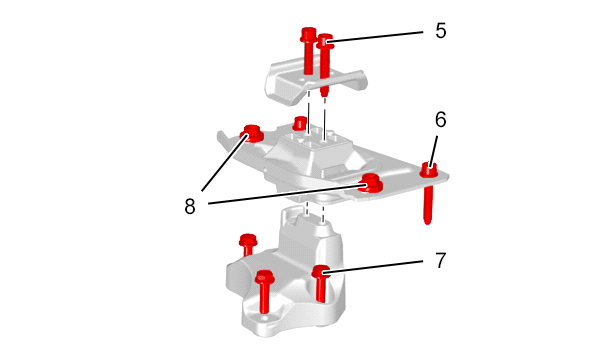

Рисунок : b1bb1qnd

Метка	Обозначение	Момент затяжки
(5)	Болт (Упругая опора / Опора коробки передач)	6 дН.м
(6)	Болт (Упругая опора / Кузов)	6 дН.м
(7)	Болт (Опора коробки передач / Коробка передач)	6 дН.м
(8)	Гайки (Упругая опора / Кузов)	6 дН.м

3.3. Коробка передач типа ML

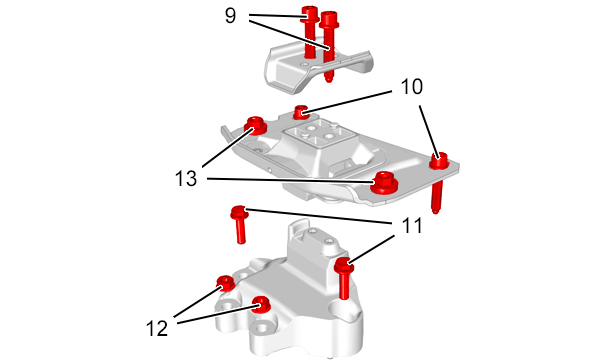

Рисунок : b1bb1qod

Метка	Обозначение	Момент затяжки
(9)	Болт (Упругая опора / Опора коробки передач)	6 дН.м
(10)	Болт (Упругая опора / Кузов)	6 дН.м
(11)	Болт (Опора коробки передач / Коробка передач)	6 дН.м
(12)	Гайки (Опора коробки передач / Коробка передач)	6 дН.м
(13)	Гайки (Упругая опора / Кузов)	6 дН.м

3.4. Коробка передач типа AT6 III

Первый вариант монтажа : .

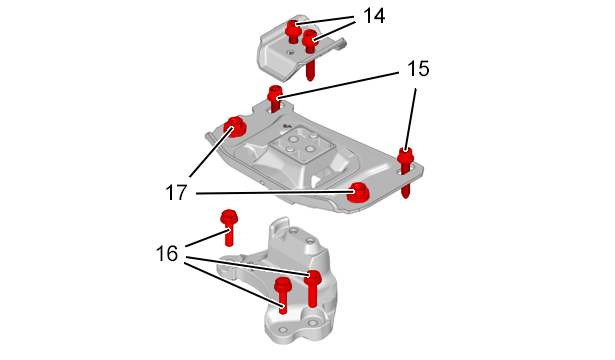

Рисунок : b1bb220d

Метка	Обозначение	Момент затяжки
(14)	Болт (Упругая опора / Опора коробки передач)	6 дН.м
(15)	Болт (Упругая опора / Кузов)	6 дН.м
(16)	Болт (Опора коробки передач / Коробка передач)	6 дН.м
(17)	Гайки (Упругая опора / Кузов)	6 дН.м

Второй вариант монтажа : .

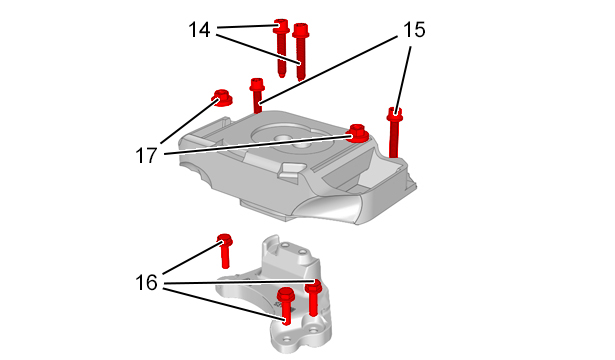

Рисунок : b1bb2c5d

Метка	Обозначение	Момент затяжки
(14)	Болт (Упругая опора / Опора коробки передач)	6 дН.м
(15)	Болт (Упругая опора / Кузов)	6 дН.м
(16)	Болт (Опора коробки передач / Коробка передач)	6 дН.м
(17)	Гайки (Упругая опора / Кузов)	6 дН.м

3.5. Коробка передач типа ATN8

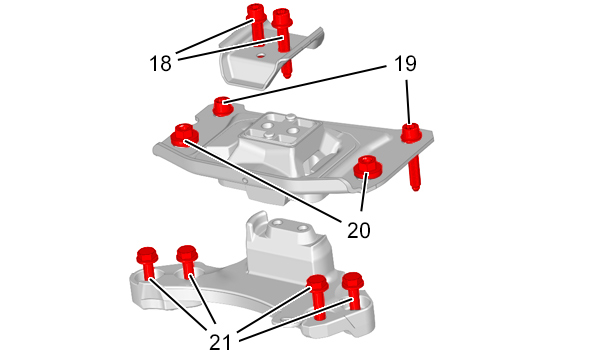

Рисунок : b1bb2grd

Метка	Обозначение	Момент затяжки
(18)	Болт (Упругая опора / Опора коробки передач)	6 дН.м
(19)	Болт (Упругая опора / Кузов)	6 дН.м
(20)	Болт (Опора коробки передач / Коробка передач)	6 дН.м
(21)	Гайки (Упругая опора / Кузов)	6 дН.м

4. Реактивный рычаг

4.1. Коробка передач типа BE / MB6

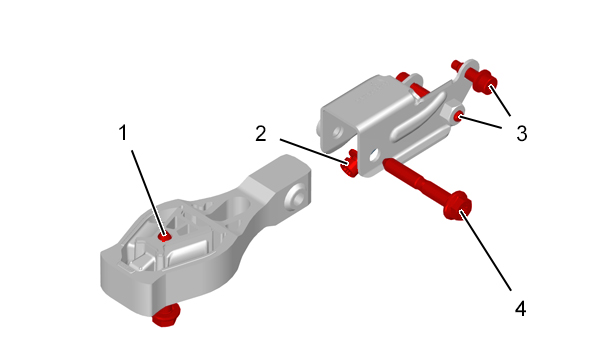

Рисунок : b1bb1pwd

Метка	Обозначение	Момент затяжки
(1)	Болт (Реактивный рычаг / Передняя подмоторная рама) (*)	9 дН.м
(2)	Болт (Колпак стабилизаторной штанги / Коробка передач) (**)	6 дН.м
(3)	Болт (Колпак стабилизаторной штанги / Коробка передач) (**)	6 дН.м
(4)	Болт (Реактивный рычаг / Колпаки стабилизаторной штанги) (*)	9 дН.м
(**) Соблюдать правильный порядок затяжки резьбовых соединений
(*) Последовательно замените после снятия

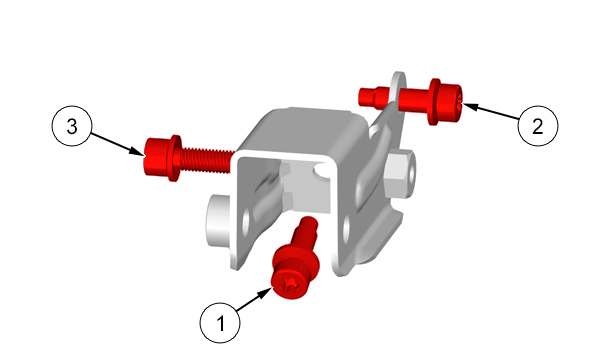

Рисунок : b1bb1pxd

Затяните винты в последовательности от 1 до 3.

4.2. Коробка передач типа MC

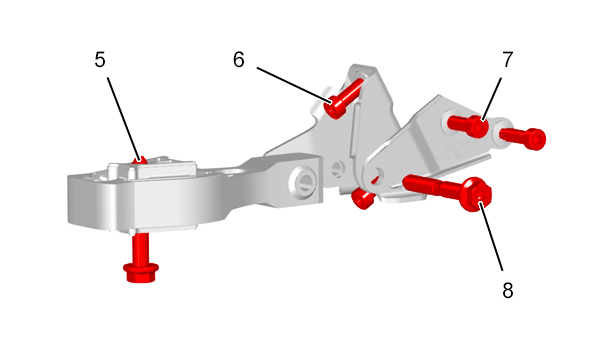

Рисунок : b1bb2x7d

Метка	Обозначение	Момент затяжки
(5)	Болт (Реактивный рычаг / Подрамник двигателя) (*)	9 дН.м
(6)	Болт (Колпак стабилизаторной штанги / Коробка передач) (**)	6 дН.м
(7)	Болт (Колпак стабилизаторной штанги / Коробка передач) (**)	6 дН.м
(8)	Болт (Реактивный рычаг / Колпаки стабилизаторной штанги) (*)	9 дН.м
(**) Соблюдать правильный порядок затяжки резьбовых соединений
(*) Последовательно замените после снятия

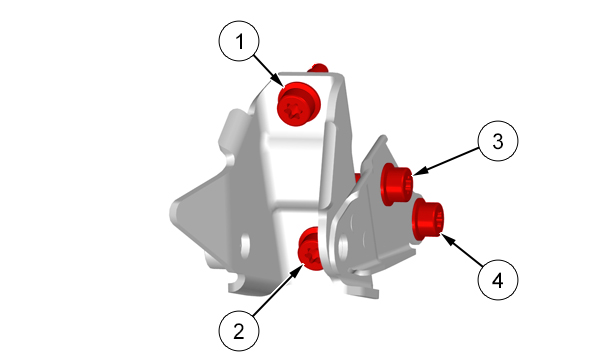

Рисунок : b1bb1pzd

Затяните винты в последовательности от 1 до 4.

4.3. Коробка передач типа ML

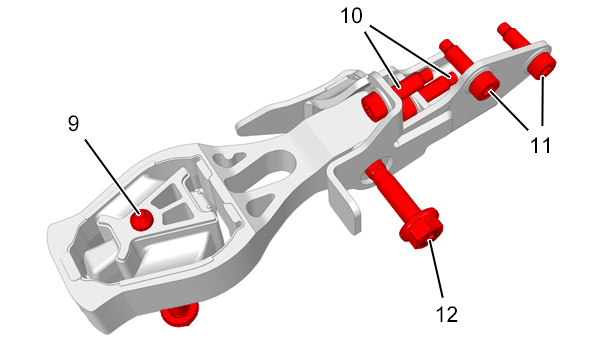

Рисунок : b1bb1qrd

Метка	Обозначение	Момент затяжки
(9)	Болт (Реактивный рычаг / Передняя подмоторная рама) (*)	9 дН.м
(10)	Болт (Колпак стабилизаторной штанги / Коробка передач) (**)	6 дН.м
(11)	Болт (Колпак стабилизаторной штанги / Коробка передач) (**)	6 дН.м
(12)	Болт (Реактивный рычаг / Колпаки стабилизаторной штанги) (*)	9 дН.м
(**) Соблюдать правильный порядок затяжки резьбовых соединений
(*) Последовательно замените после снятия

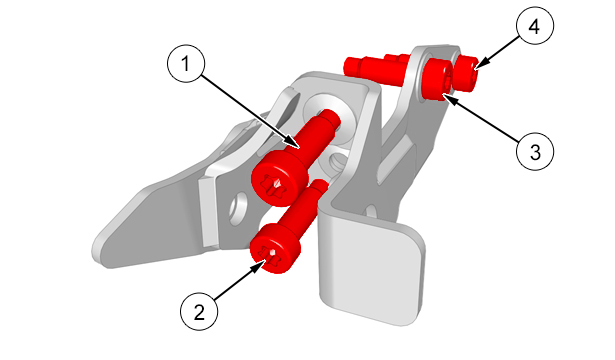

Рисунок : b1bb1qsd

Затяните винты в последовательности от 1 до 4.

4.4. Коробка передач типа AT6 III / ATN8

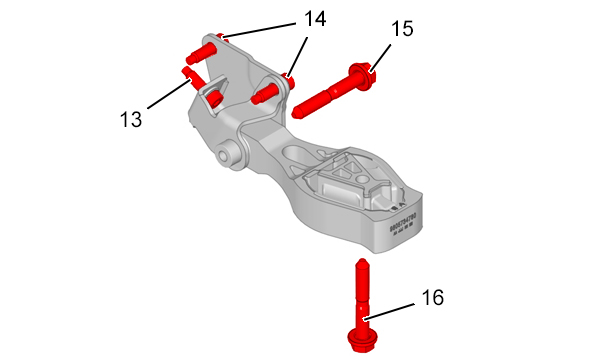

Рисунок : b1bb221d

Метка	Обозначение	Момент затяжки
(13)	Болт (Колпак стабилизаторной штанги / Коробка передач) (*)	7 дН.м
(14)	Болт (Колпак стабилизаторной штанги / Коробка передач) (**)	6 дН.м
(15)	Болт (Реактивный рычаг / Колпаки стабилизаторной штанги) (**)	9 дН.м
(16)	Болт (Реактивный рычаг / Передняя подмоторная рама) (*)	9 дН.м
(**) Соблюдать правильный порядок затяжки резьбовых соединений
(*) Последовательно замените после снятия

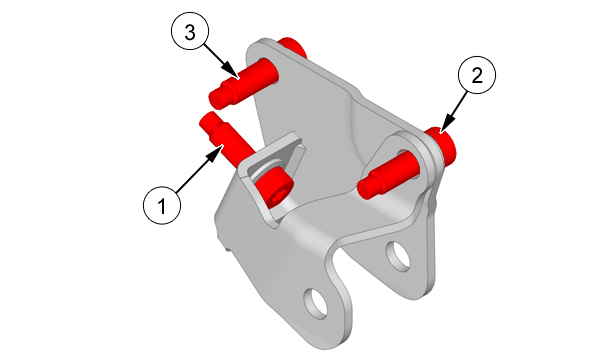

Рисунок : b1bb222d

Затяните винты в последовательности от 1 до 3.

5. Передаточный подшипник

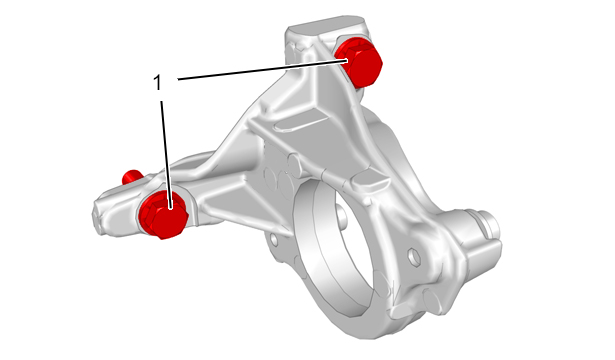

Рисунок : b1bb1qtd

Метка	Обозначение	Момент затяжки
(1)	Болт (Передаточный подшипник)	6 дН.м
