Снятие - установка двигателя DV5RC c коробкой передач в сборе

Смотри так же:
1. Оборудование
Оборудование :
  • Ленты
  • Диагностический прибор
Приспособление Номер Обозначение

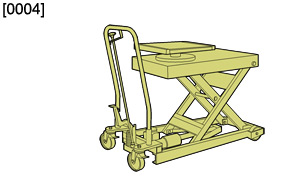

Рисунок : e5ab05kt
[0004] подъемный стол

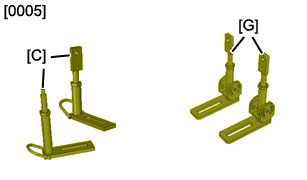

Рисунок : e5ab0ejt
[0005-C] комплект опор для (правая)
[0005-G] комплект опор для (Ориентируемые опоры)

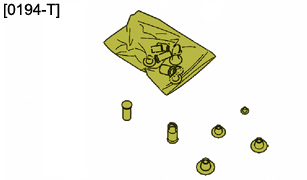

Рисунок : e5ab05lt
[0194-T] Комплект заглушек

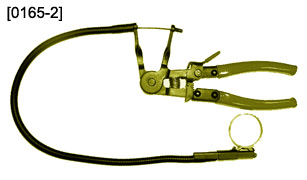

Рисунок : e5ab0gvt
[0165-2] Универсальные плоскогубцы для гибких хомутов
2. Снятие
Установить автомобиль на 2-стоечный подъемник.
Закрепите автомобиль на подъемнике.
ВНИМАНИЕ : Заглушить отверстия контура подачи воздуха .
Отсоединить трубопроводы охлаждения воздуха наддува.

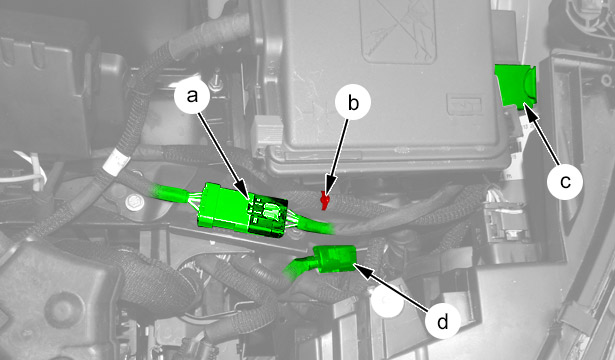

Рисунок : b1bg4tjd
Разъединить :
  • Разъем (в "a")
  • Разъем (в "d")
  • Разъем (в "c")
Отделите жгут проводов (в "b").

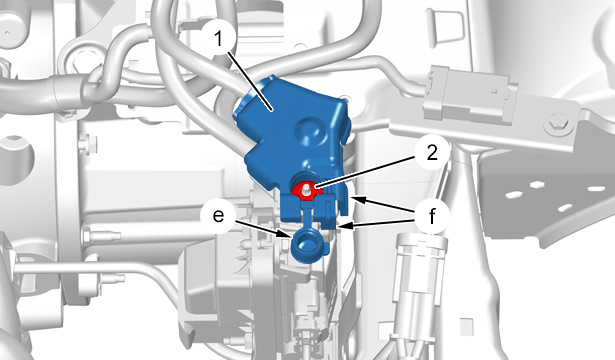

Рисунок : b1bg6hhd
Отодвинуть заглушку (в "e").
Отвернуть гайку (2).
Отсоединить крышку (1) (в "f").
Сдвинуть крышку (1).

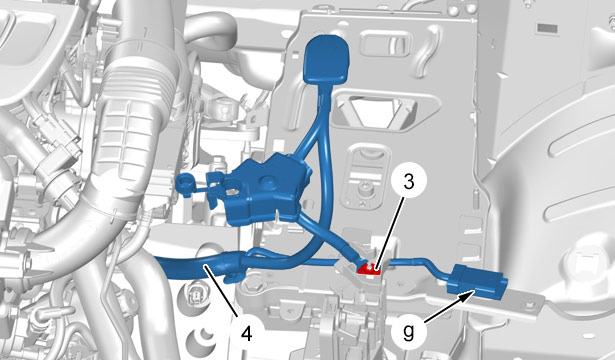

Рисунок : b1bg68td
Отвернуть гайку (3).
Отсоедините разъем (в "g").
Открепить и сдвинуть жгут проводов двигателя (4).

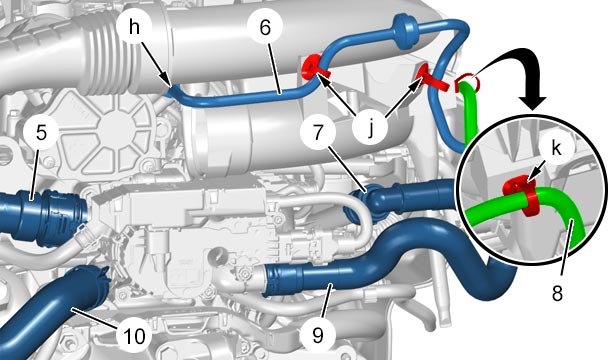

Рисунок : b1bg6a2d
Отсоедините :
  • Патрубок (10) ; С помощью инструмента [0165-2]
  • Шланги с охлаждающей жидкостью (5), (7), (9)
Отсоединить и отделить трубку (6) от вакуумного насоса (в "h").
Отстегнуть :
  • Трубка (6) вакуумного насоса (в "j")
  • Жгут электрических проводов (8) (в "k")

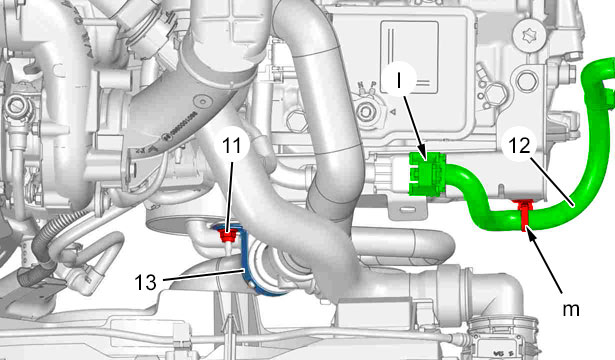

Рисунок : b1bg694d
Отсоедините компьютер автоматической коробки передач (в "l").
Отделите жгут проводов (12) (в "m").
Снять :
  • Гайку (11)
  • Лапка крепления (13)

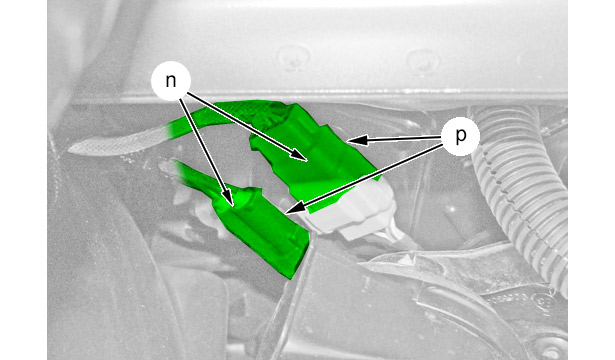

Рисунок : b1bg5emd
Отсоединить разъемы (передняя левая колесная арка) (в "n").
Освободите разъемы (передняя левая колесная арка) (в "p").

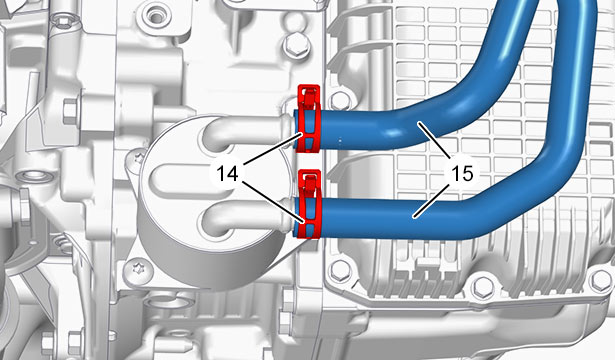

Рисунок : b1bg697d
Ослабьте хомуты (14) ; С помощью приспособления [0165-2](В зависимости от комплектации).
Отсоединить шланги (15).

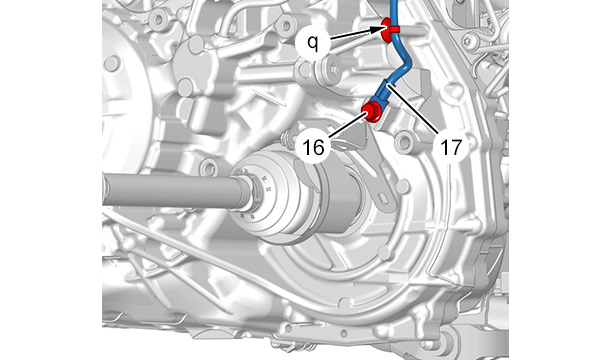

Рисунок : b1bg699d
Снимите болт (16).
Отсоединить кабель массы (17) от коробки передач (в "q").
Отвести в сторону кабель "массы" (17) автоматической коробки передач .

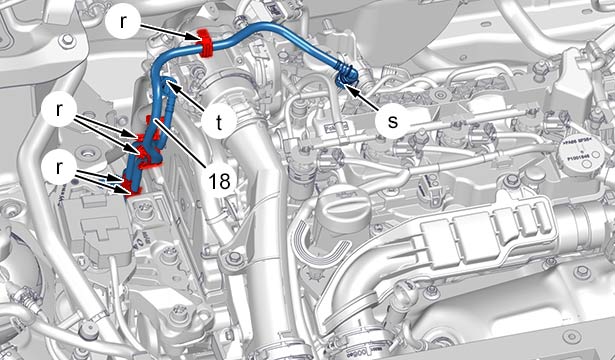

Рисунок : b1bg69bd
ВНИМАНИЕ : Заглушите трубки подачи и возврата топлива ; С помощью инструмента [0194-T].
Открепить трубки (18) подачи и возврата топлива (в "r").
Отсоедините трубки подачи и возврата топлива (18) (в "s" и "t").
Сдвинуть трубки (18).
ПРИМЕЧАНИЕ : Отодвинуть и закрепить трубу выпускной системы .
Отсоедините разъем компрессора кондиционера воздуха .
Открепить и сдвинуть жгуты проводов, прилегающих к компрессору кондиционера .
ВНИМАНИЕ : Беречь от деформации трубки кондиционера.
Снимите болтов крепления компрессора кондиционера воздуха .
Сдвинуть компрессор кондиционера , не открывая контур кондиционера.

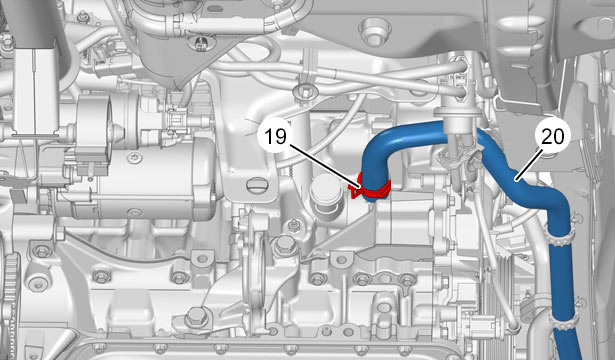

Рисунок : b1bg6h0d
Ослабьте хомут (19) ; .
Отсоедините шланг (20).
Рисунок : b1bg6h4d
Ослабьте хомут (21) ; С помощью приспособления [0165-2].
Открепить трубопровод подогрева карбамида (22) (в "w").
Отсоединить разъем (в "v").
ВНИМАНИЕ : Закрыть трубопроводы подогрева присадки (21), (22) (в "u") ; С помощью заглушек диаметром 6,3 мм.
Отсоединить трубопроводы подогрева присадки (21), (22) (в "u").
Методика отсоединения контура подогрева карбомида (22) (в "u") :
  • Сдвинуть трубопровод подогрева карбамида (22) к трубопроводу подогрева карбамида (21)
  • Нажать на фиксатор трубопровода подогрева карбамида (22)
  • Отсоединить трубопровод подогрева карбамида (22)

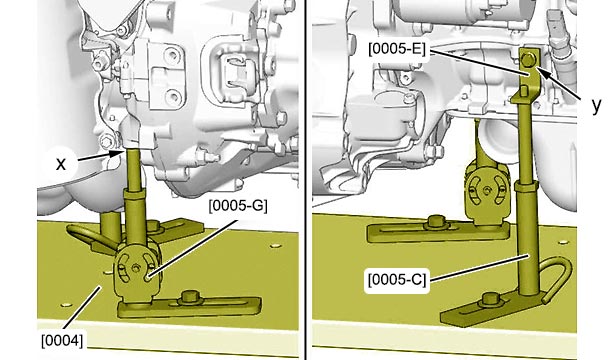

Рисунок : b1bg69kd
Установите подъемный стол [0004] с опорами [0005-C], [0005-E], [0005-G] под силовой агрегат .
Установите на место приспособления [0005-G], [0005-C], [0005-E] (в "x", "y").

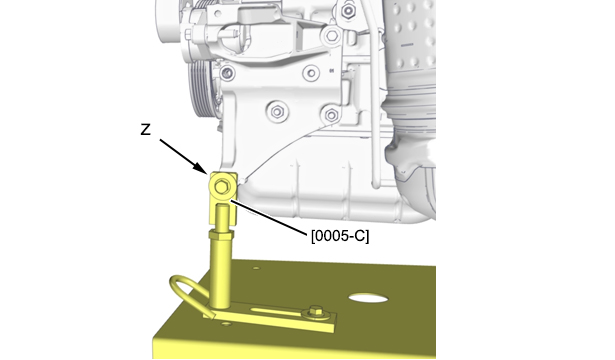

Рисунок : b1bg69qd
Установите приспособление [0005-C] ; Установить прокладку (в "z").
Прикрепите приспособления , [0005-G], [0005C] на подъемном столе [0004].
Слегка поднимите подъемный стол [0004] так, чтобы он уперся в силовой агрегат .
ПРИМЕЧАНИЕ : Нанести на полу метки для обозначения положения силового агрегата.

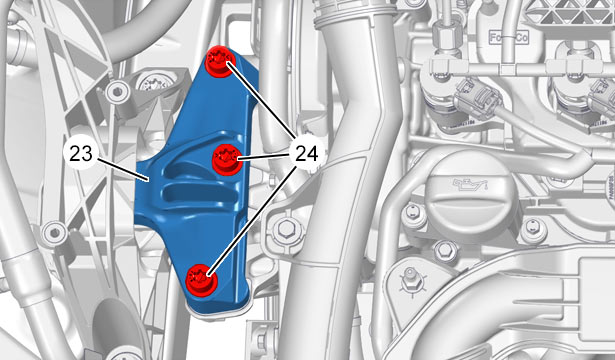

Рисунок : b1bg6h7d
Снять :
  • болтов (24)
  • Подушку подвески двигателя (23)

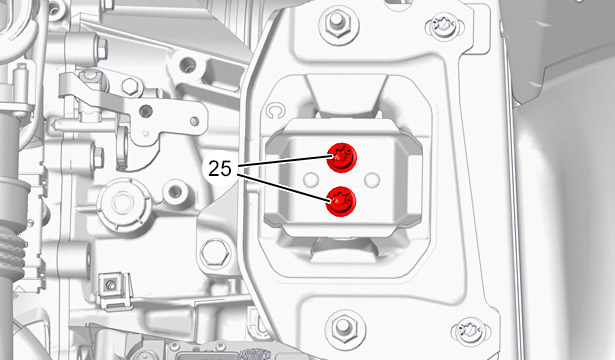

Рисунок : b1bg6hbd
Снять болт (25).
ВНИМАНИЕ : Следить за отсутствием касания силового агрегата и кузова.
Удалите силовой агрегат в сборе из-под автомобиля (Соблюдая осторожность).
3. Установка
ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки.
ВНИМАНИЕ : Следить за отсутствием касания силового агрегата и кузова.
Установить на место агрегат "двигатель-коробка передач" (Соблюдая осторожность).
Установите :
  • болтов (25)
  • Подушку подвески двигателя (23)
  • болтов (24)
  • Датчик NOx amont
Снимите приспособления [0005-C], [0005-G], [0005-E].
Высвободить подъёмную платформу .
ВНИМАНИЕ : Беречь от деформации трубки кондиционера.
Снять заглушки , установленные на подогреваемые трубопроводы карбамида (21), (22).
Присоединить трубопроводы подогрева присадки (21), (22) (в "u").
Закрепить трубопровод подогрева карбамида (22) (в "w").
Подсоедините разъем (в "v").
Подсоедините шланг (20) ; С помощью инструмента [0165-2].
Затяните хомут (19) ; С помощью инструмента [0165-2].
Снимите приспособления [0194-T].
Установите :
  • Компрессор кондиционера
  • Болты крепления компрессора кондиционера
Закрепить жгуты проводов, прилегающих к компрессору кондиционера.
Подсоедините разъем компрессора кондиционера .
Прикрепить трубки (18) подачи и возврата топлива (в "r").
Присоединить трубки подачи и возврата топлива (18) (в "s" и "t").
Закрепить кабель "массы" (17) на опоре коробки передач (в "q").
Установите болт (16).
Присоединить шланги ‎(15).
Затяните хомуты (14) ; С помощью приспособления [0165-2] (В зависимости от комплектации).
Закрепить разъемы (передняя левая колесная арка) (в "p").
Присоединить разъемы (передняя левая колесная арка) (в "n").
Установите :
  • Лапка крепления (13)
  • Гайку (11)
Прикрепите жгут проводов (12) (в "m").
Подсоедините компьютер автоматической коробки передач (в "l").
Установите и присоедините шланги (5), (7) и (9).
Подсоединить дюритовый шланг (10) ; С помощью приспособления [0165-2].
Прикрепить :
  • Жгут электрических проводов (8) (в "k")
  • Трубка (6) вакуумного насоса (в "j")
Присоединить трубку (6) вакуумного насоса (в "h").
Установить электрический жгут двигателя (4).
Вновь присоединить разъем (в "g").
Установите :
  • Гайку (3)
  • Крышку (1)
  • Гайку (2)
  • Заглушка (в "e")
Закрепить электрический жгут (в "b").
Подключить :
  • Разъем (в "a")
  • Разъем (в "d")
  • Разъем (в "c")
Присоединить трубопроводы охлаждения воздуха наддува.
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Опустите автомобиль на землю.
Снимите ремень .
4. Проверки
Выполните считывание кодов неисправности ; С помощью диагностического прибора.
Проверить :
  • Отсутствие постороннего шума
  • Герметичность соединений
Произвести :
  • Дорожную проверку
  • Результаты автодиагностики, занесенные в память блока
