Снятие - установка цепи распределительных валов

• КОЖУХ РЕМНЯ ГРМ ➠ Каталог деталей
• КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ ➠ Каталог деталей
• МАХОВИК КОЛЕНЧАТОГО ВАЛА ➠ Каталог деталей
• Моменты затяжки двигателя типа DV5RC, DV5RD, DV5RE, DV5RU ➠ Руководство по разборке и сборке
• НАПРАВЛЯЮЩАЯ ВТУЛКА КЛАПАНОВ КЛАПАННЫЙ МЕХАНИЗМ ➠ Каталог деталей
• ПОРШЕНЬ БЛОКА ЦИЛИНДРОВ ➠ Каталог деталей
• Постель распредвалов (DV5RC) с цепью 7 мм ➠ Каталог деталей
• РЕМЕНЬ РАСПРЕДВАЛА, ШЕСТЕРНЯ РАСПРЕДВАЛА ➠ Каталог деталей
• Снятие - Установка ГБЦ и постели распредвалов ➠ Руководство по разборке и сборке
• Снятие - установка деталей блока двигателя ➠ Руководство по разборке и сборке
• Снятие - установка постели без снятия ремня ГРМ ➠ Руководство по разборке и сборке
• Снятие - установка постели распределительных валов ➠ Руководство по разборке и сборке
• Снятие - установка ременя ГРМ на двигателе DV5RC ➠ Руководство по разборке и сборке
• Снятие - установка сальников двигателя ➠ Руководство по разборке и сборке

ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

1. Обязательная замена деталей

Обозначение	Количество
Сальник распределительного вала	1
Герметичная пробка	1

2. Инструменты

Оборудование :

• Сертифицированное декапирующее средство
• Уплотнительная паста (индекс "E10")

инструмент	Номер	Обозначение

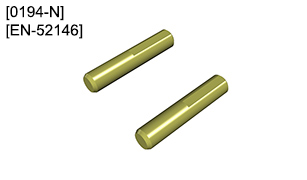

Рисунок : e5ab2att	[0194-N][EN-52146]	Приспособление для установки в правильное положение распределительного вала

3. Расположение

Рисунок : b1dg1fid

(1) Верхний картер крышек опор распределительного вала.

(2) Распределительный вал впускных клапанов .

(3) Распределительный вал выпускных клапанов .

(4) Картер нижних опор шеек распредвала.

(5) Герметичная пробка .

(6) Герметизирующая втулка .

(7) Цепь привода ГРМ.

(8) Гидравлический натяжитель цепи привода ГРМ .

(9) Подшипник.

4. Предварительные операции

ОБЯЗАТЕЛЬНО : Соблюдать рекомендации по безопасности и чистоте, специфичные для дизельных двигателей с непосредственным впрыском топлива под высоким давлением (H.D.I) .

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею .

Снять :

• Держатель распределительного вала (Со снятием ремня привода ГРМ )
• Держатель распределительного вала (Без снятия ремня привода ГРМ )

ПРИМЕЧАНИЕ : Снятие и установка выполняются на верстаке.

5. Снятие

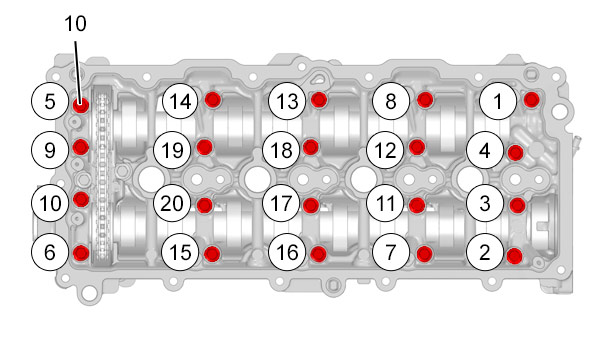

Рисунок : b1dg1fld

ПРИМЕЧАНИЕ : Установить постель распредвалов обратной стороной на верстак.

ВНИМАНИЕ : Ослабить болты ‎ (10) постели распредвалов ‎ в указанном порядке (от 1 до 20).

Снять болты ‎(10) в указанном порядке (от 1 до 20).

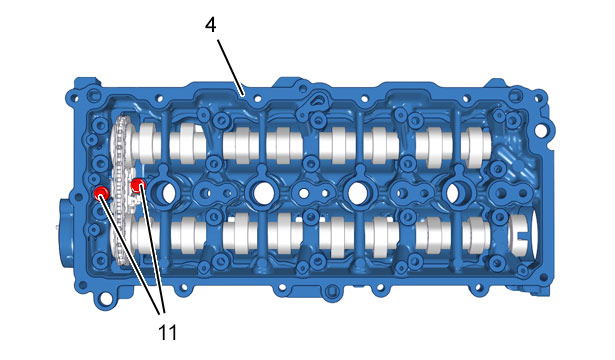

Рисунок : b1dg1fqd

Вывернуть болты (11) нижней постели распредвалов (4).

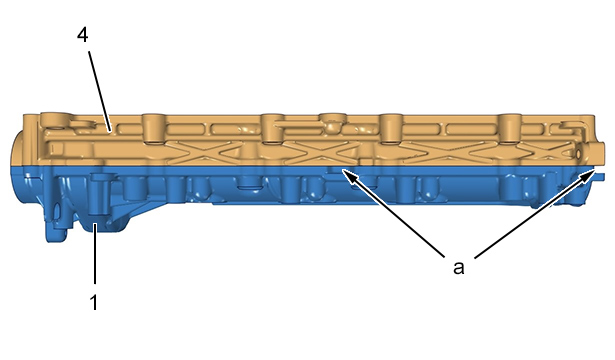

Рисунок : b1dg1ftd

ВНИМАНИЕ : Соединительные поверхности картера верхних крышек распределительного вала не должны содержать ни следов ударов, ни трещин.

Использовать зоны для отделения, чтобы отделить нижнюю (4) и верхнюю (1) постель распредвалов (в "a").

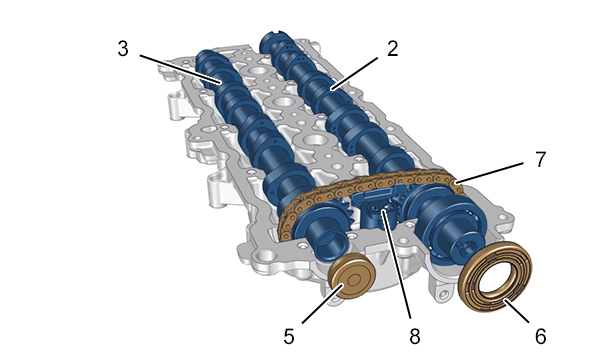

Рисунок : b1dg1fvd

Снять :

• Пробку (5)
• Уплотнительное кольцо (6)
• Гидравлический натяжитель (8) цепи привода ГРМ (7)
• Цепь привода ГРМ (7)
• Распределительные валы (2), (3)

6. Установка

ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .

ВНИМАНИЕ : Очистите соединяемые плоскости с помощью сертифицированного состава "D2". Не использовать царапающие или абразивные инструменты. Плоскости стыка не должны содержать следов ударов или трещин.

ВНИМАНИЕ : В случае замены распредвалов (2), (3) заменить цепь ГРМ (7) и натяжитель (8) цепи газораспределительного механизма.

ВНИМАНИЕ : Выполнить операции по установке распредвалов (2), (3) на верхнюю постель распредвалов (1) для правильной регулировки цепи газораспределительного механизма (7).

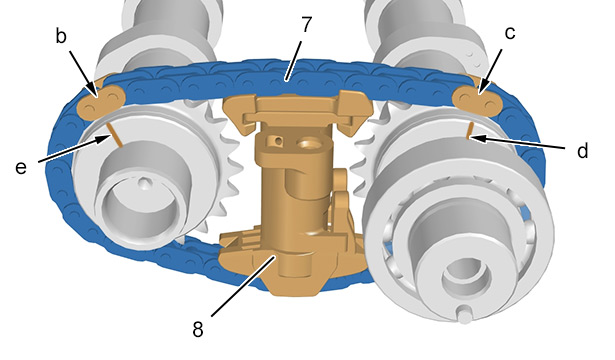

Рисунок : b1dg1jzd

ВНИМАНИЕ : Убедиться, что звенья, помеченные другим цветом ‎"b" и ‎"c", находятся напротив соответственно меток ‎"e" и ‎"d" звездочек распредвалов.

ВНИМАНИЕ : Соблюдать направление установки гидравлического натяжителя.

Установить гидравлический натяжитель (8) цепи газораспределительного механизма (7).

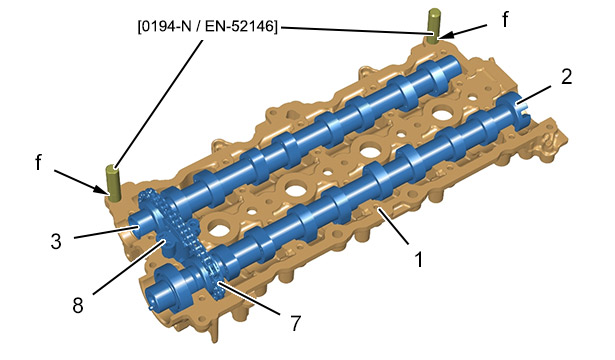

Рисунок : b1dg1k1d

ПРИМЕЧАНИЕ : Установить верхнюю постель распредвалов (1) обратной стороной на верстак.

Смажьте приспособление [0194-N / EN-52146] ; С помощью моторного масла .

Установить приспособления [0194-N / EN-52146] (в "f").

Установить на верхнюю постель распредвалов (1) :

• Распределительный вал впускных клапанов (2)
• Распределительный вал выпускных клапанов (3)
• Цепь привода ГРМ (7)
• Гидравлический натяжитель (8) цепи привода ГРМ (7)

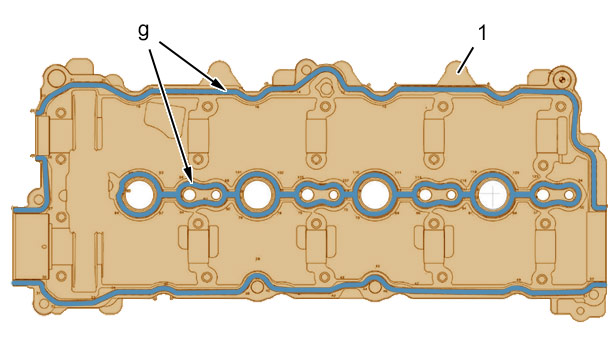

Рисунок : b1dg1g4d

ВНИМАНИЕ : Точно соблюдать расположение валика герметика.

Картер верхних опор шеек распределительного вала (1) : Нанесите валик герметика толщиной 1,5 - 2,5 мм по периметру плоскости стыка (Индекс "E10" ) (в "g").

ВНИМАНИЕ : Выполните операцию установки не позже, чем через 5 минут.

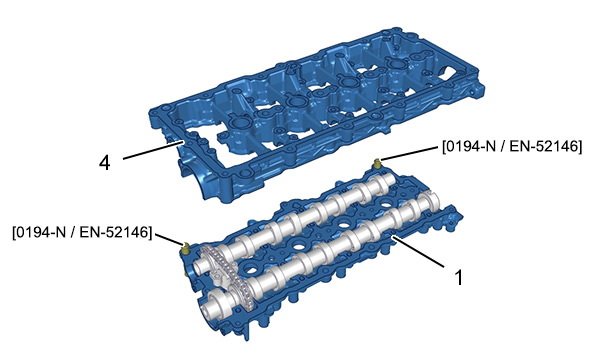

Рисунок : b1dg1j3d

Установить нижнюю постель распредвалов (4) на верхнюю постель распредвалов (1).

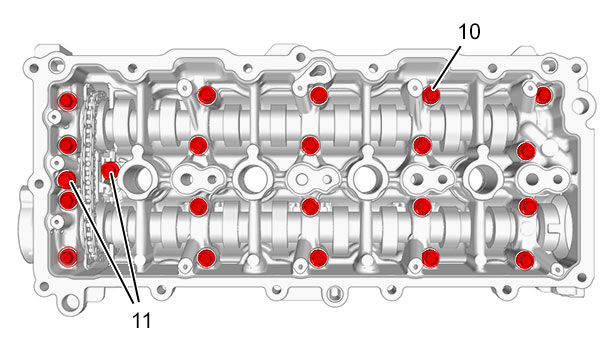

Рисунок : b1dg1gad

ВНИМАНИЕ : Соблюдать правильный порядок затяжки резьбовых соединений .

Установите :

• болтов (10)
• болтов (11)
• Новую герметизирующую заглушку (5)
• Новую уплотнительную втулку (6)

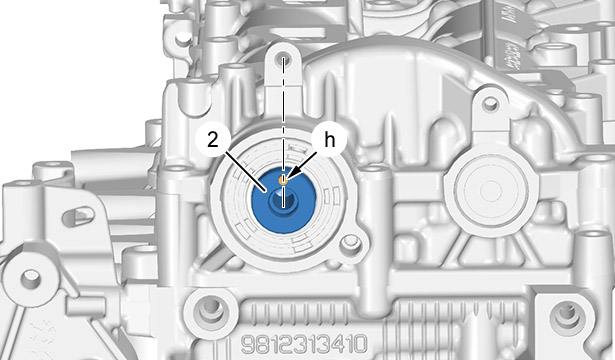

Рисунок : b1dg1k3d

ПРИМЕЧАНИЕ : Положение штифта (поз. ‎"h") предотвращает неправильное расположение постели распредвалов в сборе на головке блока цилиндров из-за противодействия клапанных пружин.

Перед установкой постели распредвалов убедиться, что штифт (поз. ‎"h") на впускном распредвале ‎(2) направлен вверх.

7. Дополнительные операции

Установите :

• Держатель распределительного вала (Со снятием ремня привода ГРМ )
• Держатель распределительного вала (Без снятия ремня привода ГРМ )

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею .
