ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

1. Обязательная замена деталей

Обозначение	Количество
Прокладки	1

2. Оборудование

Приспособление	Номер	Обозначение

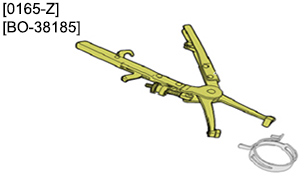

Рисунок : e5ab2dpt	[0165-Z][BO-38185]	Съемник для пластмассовых хомутов

3. Предварительные операции

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею .

Снять :

• Декоративную крышку двигателя (в зависимости от комплектации)
• Рычаги переднего стеклоочистителя
• Решетку воздухозаборника перед ветровым стеклом
• Блок воздушного фильтра

Слейте жидкость из системы охлаждения двигателя.

4. Снятие

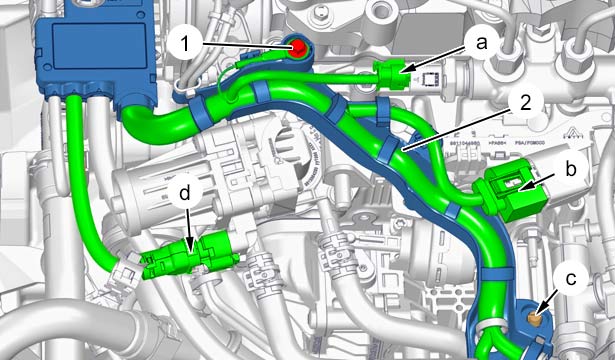

Рисунок : b1jg158d

Отсоединить разъемы (в "a", "b", "d").

Снимите болт (1).

Отсоединить горловину (2) (в "c").

Отодвинуть горловину (2).

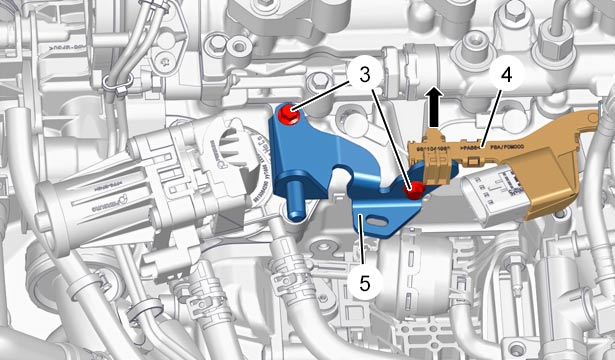

Рисунок : b1jg159d

Снять :

• болтов (3)
• Перемычка питания (4) свечей предпускового подогрева (Как показано стрелкой )
• Корпус воздушного фильтра (5) (Как показано стрелкой )

Рисунок : b1jg15ad

(6) Клапан рециркуляции отработавших газов .

ВНИМАНИЕ : Отметить направление трубопроводов (9).

Ослабить и сдвинуть хомуты (8) ; С помощью приспособления [0165-Z / BO-38185].

Отсоедините 2 трубки (9).

ВНИМАНИЕ : Не использовать царапающие или абразивные инструменты ; Плоскости стыка не должны содержать следов ударов или трещин.

Снять болт (7).

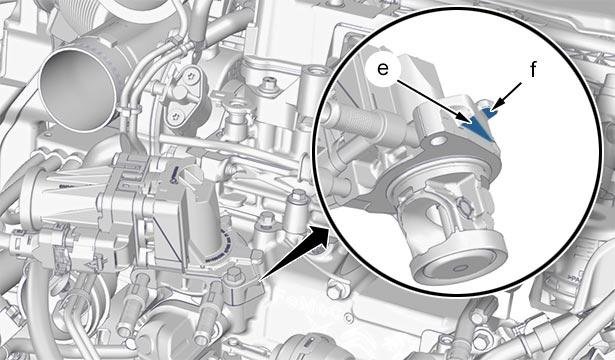

Рисунок : b1jg15dd

Используйте отвертку в качестве рычага (в "e", "f").

ВНИМАНИЕ : Не перемещать электрическое управление клапаном рециркуляции отработавших газов с электроприводом (6).

Снять клапан рециркуляции отработавших газов (6).

5. Установка

ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .

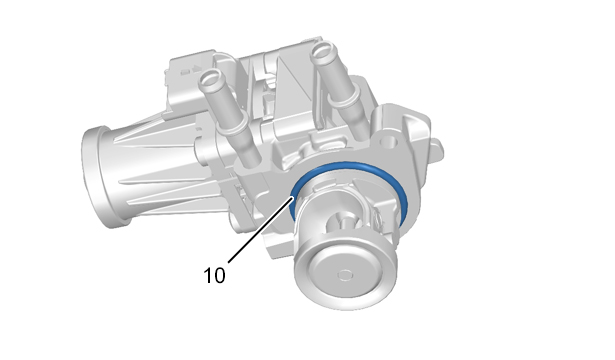

Рисунок : b1jg15bd

ВНИМАНИЕ : Заменить уплотнение (10).

Снимите клапан рециркуляции отработавших газов (6).

ВНИМАНИЕ : Присоедините трубки (9) в соответствии с метками, сделанными при демонтаже.

Присоединить шланги ‎(9).

Установите хомуты (8) ; С помощью приспособления [0165-Z / BO-38185].

Снять приспособление [0165-Z / BO-38185].

Установите :

• болтов (7)
• Корпус воздушного фильтра (5)
• Перемычка питания (4) свечей предпускового подогрева
• болтов (3)

Присоединить горловину (2) (в "c").

Установите болт (1).

Присоединить разъемы (в "a", "b", "d").

6. Дополнительные операции

Установите :

• Блок воздушного фильтра
• Решетку воздухозаборника перед ветровым стеклом
• Рычаги переднего стеклоочистителя
• Декоративную крышку двигателя (в зависимости от комплектации)

Заполните жидкостью и прокачайте систему охлаждения двигателя.

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею .

Выполнить настройку клапана рециркуляции отработавших газов (EGR) ; С помощью диагностического прибора.
