ОБЯЗАТЕЛЬНО : Соблюдайте меры предосторожности .

1. Инструменты

Оборудование : Диагностический прибор.

ПРИМЕЧАНИЕ : Вместо указанного манометра можно использовать манометр [1529] с подходящим переходником .

инструмент	Номер	Обозначение

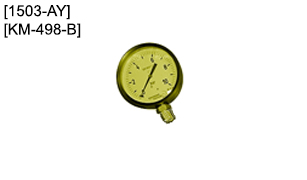

Рисунок : e5ab2eht	[1503-AY][KM-498-B]	Манометр давления масла

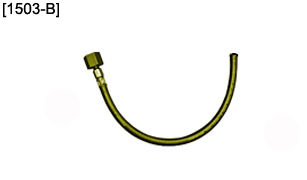

Рисунок : e5ab046t	[1503-B] (*)	Шланг для замера давления

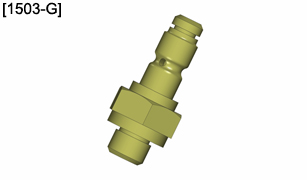

Рисунок : e5ab047t	[1503-G] (*)	Наконечник для измерения давления

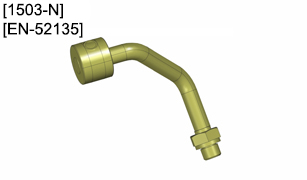

Рисунок : e5ab2fnt	[1503-N][EN-52135]	Шланг для замера давления
(*) Использовать стандартное оборудование ремонтного цеха, если специальный инструмент недоступен

2. Снятие

Дать остыть двигателю.

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею.

Снять датчик давления масла .

ВНИМАНИЕ : При снятии использовать ветошь для защиты оборудования от вытекающего из отверстия масла.

3. Проверка

Рисунок : b1fd0avd

ВНИМАНИЕ : Проверка давления масла производится на прогретом двигателе, после проверки уровня масла.

Затяните :

• Приспособление [1503-N / EN-52135] на опору масляного фильтра
• Приспособление [1503-G] на приспособление [1503-N / EN-52135]
• Датчик давления масла (1) в приспособление [1503-N / EN-52135]

Подсоедините разъем датчика давления масла (1) (в "a").

Подсоедините шланг [1503-B] с манометром [1503-AY / KM-498-B] к наконечнику [1503-G].

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею.

Запустить двигатель.

ВНИМАНИЕ : Сравните величины давления, показываемые диагностическим прибором и манометром [1503-AY / KM-498-B]. В случае значительного различия давлений заменить датчик давления масла (1).

Сравнить значение давления, показанного на манометре, со значением из таблицы .

ВНИМАНИЕ : Работы с двигателем необходимы, если давление масла ниже указанного в таблице.

Остановить двигатель.

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею.

4. Установка

ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .

ВНИМАНИЕ : При снятии использовать ветошь для защиты оборудования от вытекающего из отверстия масла.

Отсоедините разъем датчика давления масла (1) (в "a").

Снять :

• Манометр [1503-AY / KM-498-B]
• Гибкий шланг [1503-B]
• Датчик давления масла (1)
• Приспособление [1503-G]
• Приспособление [1503-N / EN-52135]

Установить датчик давления масла (1) .

Подсоедините разъем датчика давления масла (1) (в "a").

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею.

Долейте масло до нормы.
