Датчик давления и температуры моторного масла

Смотри так же:
1. Описание
Рисунок : d4eadk3d
(1) Датчик давления и температуры моторного масла.
"a" 3-контактный разъем черного цвета.
Датчик объединяет функции измерения температуры и давления моторного масла :
  • Датчик давления моторного масла – это датчик пьезорезистивного типа
  • Датчик температуры моторного масла — резистивный датчик с отрицательным температурным коэффициентом (CTN)
2. Назначение
Датчик давления и температуры масла измеряет температуру и давление масла в кронштейне масляного фильтра и информирует компьютер управления двигателем о значении давления и температуры моторного масла :
  • Температура моторного масла измеряется с помощью сопротивления с отрицательным температурным коэффициентом
  • Давление моторного масла измеряется через "пьезорезистивный эффект"
3. Работа

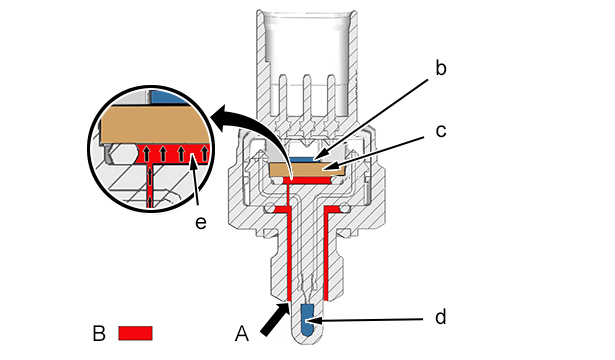

Рисунок : d4eadk4d
"b" Электронный модуль.
"c" Диафрагма.
"d" Сопротивление CTN (Отрицательный температурный коэффициент).
"e" Моторное масло под давлением.
"A" Вход моторного масла.
"B" Подача моторного масла.
3.1. Датчик температуры моторного масла
Значение сопротивления при отрицательном температурном коэффициенте изменяется в зависимости от изменения температуры.
3.2. Датчик давления моторного масла
Масло давит на нижнюю сторону диафрагмы датчика давления и температуры моторного масла.
Сила, приложенная в результате давления масла на диафрагму датчика давления и температуры преобразуется в электрический заряд.
В зависимости от информации, полученной от диафрагмы, и от сопротивления CTN (отрицательный температурный коэффициент), встроенная электроника генерирует цифровой сигнал в виде последовательности битов, которая передается в компьютер управления двигателем.
Последовательность битов содержит информацию о давлении и температуре моторного масла, закодированную на 12 бит.
4. Электрические характеристики
Обозначение Значение
Напряжение питания 5 ± 0,25 вольт
Ток в цепи питания 20 мА
Абсолютное давление, измеренное датчиком давления и температуры моторного масла 0,5 - 10,5 бар
Температура, измеряемая датчиком давления и температуры моторного масла -40 - 155 °C

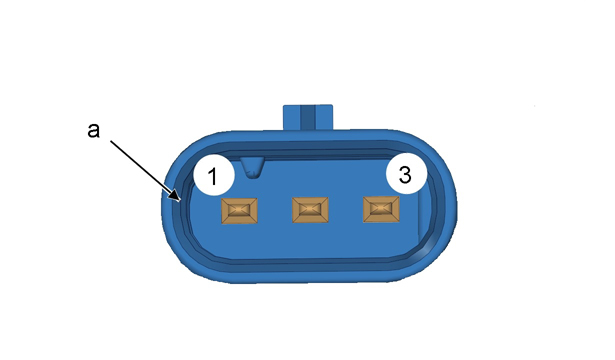

Рисунок : d2aa064d
"a" 3-контактный разъем черного цвета
Назначение каналов Назначение контактов разъема
1 Питание
2 Сигнал датчика давления и температуры моторного масла
3 "масса"
5. "обучение" - инициализация
Не установлено.
