Датчик контроля уровня масла в двигателе

Смотри так же:
1. Описание
Рисунок : d4ea0e9d
(1) Датчик контроля уровня масла в двигателе.
"a" Зеленый 3 контактный разъем.
Поставщик : VALEO.
2. Назначение
Датчик уровня масла позволяет измерить уровень масла в картере двигателя.
3. Работа
Датчик уровня масла работает только при включенном зажигании и не работает при работе двигателя.
Датчик уровня масла получает напряжение постоянного тока от компьютера управления двигателем.
Датчик уровня масла вырабатывает напряжение, пропорциональное уровню масла в картере двигателя.

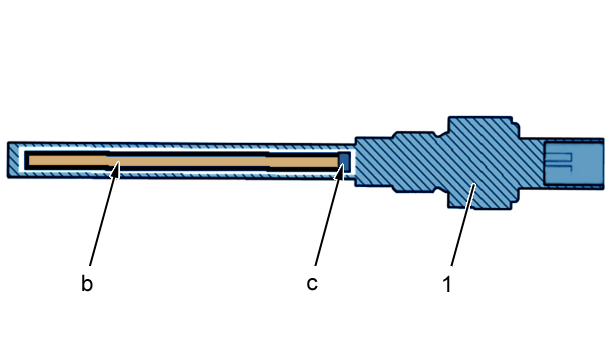

Рисунок : d4ea0ead
(1) Датчик контроля уровня масла в двигателе.
"b" Электрический проводник, контактирующий с маслом.
"c" Сопротивление.
Уровень масла определяет величину сопротивления проводника "b". Чем выше уровень масла, тем слабее сопротивление, и напряжение выхода понижается.
4. Электрические характеристики
Наименование Величина Неповрежден
Ток питания (В течение 1,75 ± 0,02 с) 195 ± 2 мА
Сопротивление при -30 °C 8,5 Ом
Сопротивление при +20 °C 10,6 Ом
Сопротивление при +160 °C 16 Ом

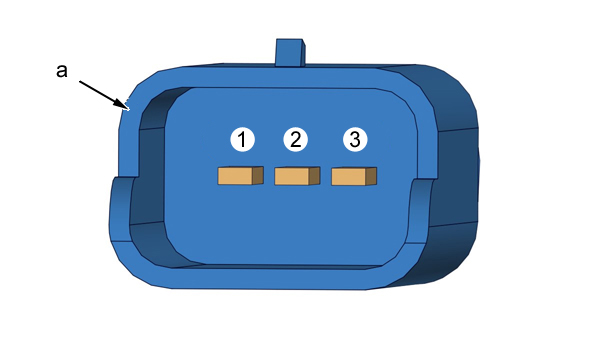

Рисунок : d4ea0ebd
"a" Зеленый 3 контактный разъем
N° контактов Назначение контактов разъема
1 Сигнал об уровне масла в двигателе
2 Не используется
3 «масса»
5. Настройка / Инициализация
Не установлено.
