1. Презентация : Документ
Данная методика включает в себя 2 типа диагностики.
1.1. Диагностика по известным случаям
Данный метод применяется, если зоны утечек неизвестны.
В таблице приведены наиболее вероятные зоны утечек.
Перечень приведен в порядке уменьшения вероятности появления утечек.
1.2. Диагностика по зонам
Данный метод применяется, если зоны утечек определены.
Для каждой зоны приведен список герметичных соединений, подлежащих проверке.
Перечень приведен в последовательности выполнения демонтажа (от самых доступных до наименее доступных мест), а затем по снижению вероятности появления утечек.
Очистите и обезжирьте зоны утечки, пользуясь сертифицированными очистителями.
Зона очистки / Обезжирить
Особенность’
Упаковка
Поставщик
Все зоны, за исключением тормозных дисков, тормозных колодок и тормозных барабанов
P.A.E (Prêt À l’Emploi) - готовые к использованию
Аэрозоль 650 мл
ABAX RAVICOLOR 1-литровая канистра
1-литровая канистра
HENKEL 5-литровая канистра
ABAX RAVICOLOR SODIMAC 20-литровая канистра
ABAX RAVICOLOR SODIMAC Концентрированная
5-литровая канистра
ABAX RAVICOLOR 20-литровая канистра
20-литровая канистра
SODIMAC Зоны тормозных дисков, тормозных колодок и тормозных барабанов
P.A.E (Prêt À l’Emploi) - готовые к использованию
Аэрозоль 500 мл
BARDHAL
Очистите и высушите зоны очистки.
3. Помощь при диагностике, исходя из известных данных
4. Помощь при диагностике для определенных зон

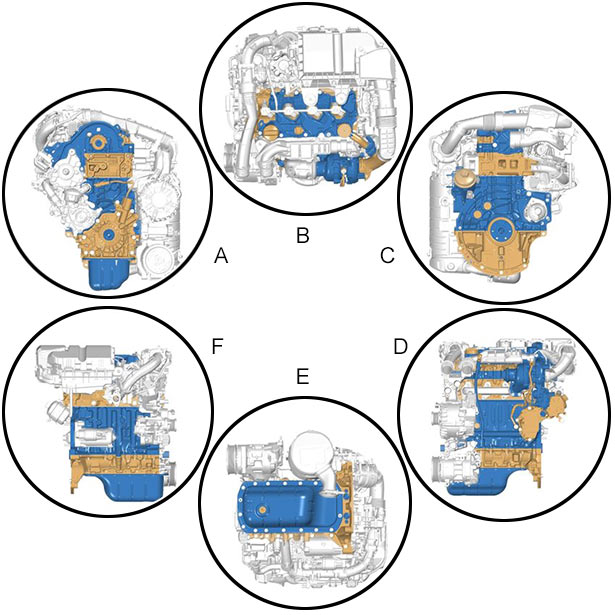

Рисунок : d6ay4n0p

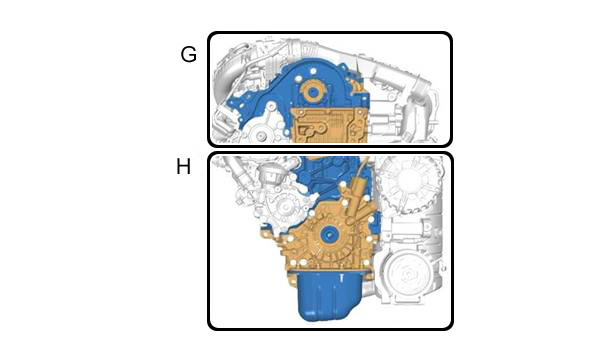

5. Зона A - Плоскость привода газораспределения
Рисунок : d6ay4n1d
5.1. Этап G1 - Крышка головки блока цилиндров на картере крышек опор распредвалов
Локализация утечки
Информация

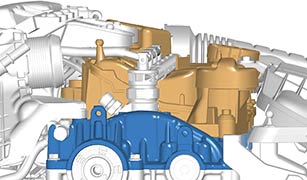

Рисунок : d6ay4n4t
Герметичность- Дефект прокладки- 9 болт
Вероятность : Средняя
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая затяжка болтов крепления
Доступность : Легкая
Ремонт- Заменить уплотнение или крышку головки блока цилиндров- Проверить момент затяжки

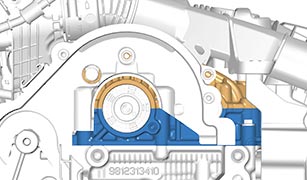

5.2. Этап G2 - Картер крышек подшипников распределительного вала
Локализация утечки
Информация
Рисунок : d6ay4n5t
Герметичность- Снятое силиконовое уплотнение- 18 болт
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка болтов крепления
Доступность : Средняя
Ремонт- Восстановить герметичность зоны опор распредвалов- Проверить момент затяжки

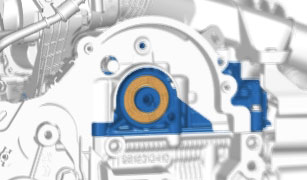

5.3. Этап G3 - Уплотнение распредвала
Локализация утечки
Информация
Рисунок : d6ay4n6t
Герметичность : Динамическиое уплотнение
Вероятность : Средняя
Возможные причины- Поврежденное уплотнение- Завернулась кромка уплотнения- Плохое расположение уплотнения
Доступность : Средняя
Ремонт : Заменить уплотнение

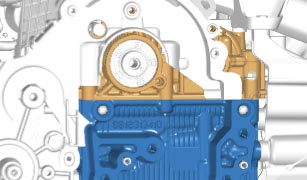

5.4. Этап G4 - Картер крышек опор распредвалов на головке блока цилиндров
Локализация утечки
Информация
Рисунок : d6ay4n7t
Герметичность- Дефект прокладки- 11 болт- 2 шпилек
Вероятность : Слабый
Возможные причины- Плохая затяжка креплений- Нарушение герметичности прокладки
Доступность : Средняя
Ремонт- Восстановление герметичности данного места- Заменить узел головки блока цилиндров (При необходимости)- Проверить момент затяжки

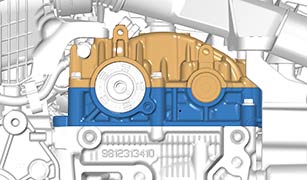

5.5. Этап G5 - Герметичная пробка на картер подшипника распредвала на головке блока цилиндров
Локализация утечки
Информация
Рисунок : d6ay4n8t
Герметичность : Заглушки корпуса
Вероятность : Слабый
Возможные причины- Плохая запрессовка заглушки- Плохое приклеивание заглушки- Нарушение герметичности пробки
Доступность : Легкая
Ремонт : Заменить неисправную заглушку

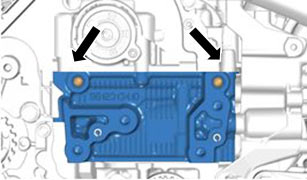

5.6. Этап G6 - Шарики масляного канала в головке
Локализация утечки
Информация
Рисунок : d6ay4n9t
Герметичность : Шарик, запрессованный с герметиком
Вероятность : Слабый
Возможные причины- Нарушение формы шарика- Отсутствие герметика
Доступность : Средняя
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Заменить узел головки блока цилиндров (При необходимости)

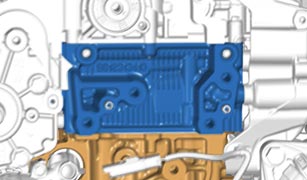

5.7. Этап G7 - Стык головки с блоком цилиндров
Локализация утечки
Информация
Рисунок : d6ay4nat
Герметичность- Прокладка между головкой и блоком цилиндров- 10 болт
Вероятность : Слабый
Возможные причины- Нарушение герметичности прокладки головки- Нарушение плоскости стыка- Плохая затяжка болтов крепления
Доступность : Трудная
Ремонт- Проверить плоскость стыка блока цилиндров и головки- Замените прокладку блока цилиндров- Проверить момент затяжки

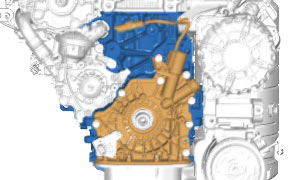

5.8. Этап H1 - Крышка масляного насоса на блоке цилиндров
Локализация утечки
Информация
Рисунок : d6ay4nbt
Герметичность- Снятое силиконовое уплотнение- 9 болт
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка болтов крепления
Доступность : Трудная
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Заменить прокладку масляного насоса- Проверить момент затяжки

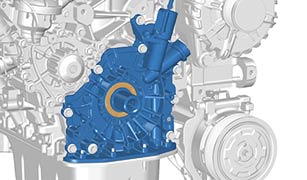

5.9. Этап H2 - Масляный насос у коленвала
Локализация утечки
Информация
Рисунок : d6ay4nct
Герметичность : Динамические уплотнительные манжеты
Вероятность : Слабый
Возможные причины- Поврежденное уплотнение- Завернулась кромка уплотнения- Плохое расположение прокладки
Доступность : Трудная
Ремонт : Заменить уплотнение

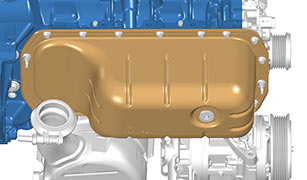

5.10. Этап H3 - Соединение блока цилиндров с масляным поддоном
В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация
Рисунок : d6ay4ndt
Герметичность - Снятое силиконовое уплотнение- 15 болтов крепления - 2 шпилек - 2 гайки
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка креплений
Доступность : Легкая
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Заменить прокладку- Проверить момент затяжки

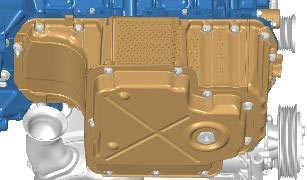

В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация
Рисунок : d6ay58bt
Герметичность- Снятое силиконовое уплотнение- болтов крепления - Крепежные шпильки- Гайки
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка креплений
Доступность : Легкая
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Заменить прокладку- Проверить момент затяжки

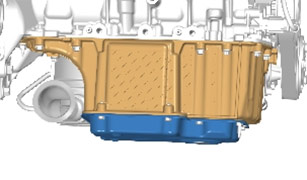

5.11. Этап H4 - Стык верхнего масляного картера с масляным поддоном (В зависимости от комплектации)
Локализация утечки
Информация
Рисунок : d6ay656t
Герметичность- Снятое силиконовое уплотнение- 8 болтов крепления - 2 шпилек - 2 гайки
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка креплений
Доступность : Легкая
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Заменить прокладку- Проверить момент затяжки
6. Зона B - Верхняя поверхность
Рисунок : d6ay4ned
Предварительные операции :
Установите автомобиль на подъемник
Снять декоративную крышку двигателя
Вероятность
Элемент, подлежащий приоритетной проверке
Локализация утечки
Средняя
Крышка головки блока цилиндров на картере крышек опор распредвалов
Верхняя поверхность

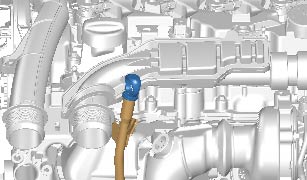

6.1. Этап B1 - Маслоизмерительный щуп в направляющей щупа (В зависимости от комплектации)
Локализация утечки
Информация
Рисунок : d6ay4nft
Герметичность : Сальник
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Некорректное расположение масляного щупа
Доступность : Легкая
Ремонт : Заменить измерительный щуп

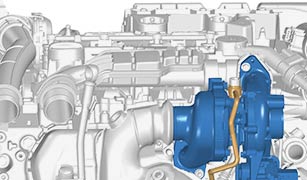

6.2. Этап B2 - Соединение трубки смазки турбокомпрессора с турбокомпрессором
Локализация утечки
Информация
Рисунок : d6ay4nyt
Герметичность- Штуцер типа "банджо"- 2 уплотнительные шайбы- 1 болт
Вероятность : Слабый
Возможные причины- Плохая затяжка крепежного болта- Дефект герметичности шайб- Отсутствие шайбы
Доступность : Легкая
Ремонт- Заменить уплотнения- Заменить масляную трубку (При необходимости)- Проверить момент затяжки
ВНИМАНИЕ : Правильно расположить масляную трубку турбокомпрессора с помощью щупа (калибра). При установке трубопровода убедиться в отсутствии магнита на конце болта ((см. соответствующее описание работ)).

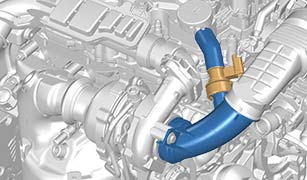

6.3. Этап B3 - Трубка рециркуляции картерных газов у штуцера входа воздуха в турбокомпрессор
Локализация утечки
Информация
Рисунок : d6ay4nht
Герметичность- Кольцевая прокладка в соединении- Трубки, с силой натянутые на патрубки
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Негерметичный сальник- Дефект уплотнения штуцера- Неудачное расположение соединения- Плохая запрессовка трубки или трубок
Доступность : Легкая
Ремонт : Заменить патрубок рекуперации газов

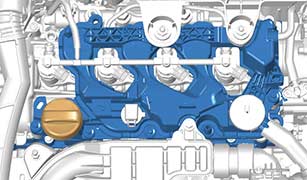

6.4. Этап B4 - Заливная масляная крышка у крышки головки
Локализация утечки
Информация
Рисунок : d6ay4nit
Герметичность : Прокладка резьбовой пробки
Вероятность : Слабый
Возможные причины- Плохая затяжка крышки- Отсутствие прокладки- Нарушение герметичности прокладки
Доступность : Легкая
Ремонт : Заменить заливную крышку

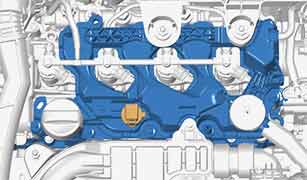

6.5. Этап B5 - Заслонка регулирования давления масла на крышке головки блока цилиндров
Локализация утечки
Информация
Рисунок : d6ay4s9t
Герметичность : Защелкиваемая крышка
Вероятность : Слабый
Возможные причины : Плохая герметичность заслонки регулирования давления масла
Доступность : Легкая
Ремонт : Заменить крышку головки

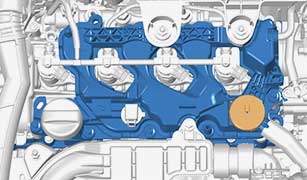

6.6. Этап B6 - Крышка клапана рециркуляции картерных газов
Локализация утечки
Информация
Рисунок : d6ay4njt
Герметичность- Защелкиваемая крышка, удерживающая мембрану удаления паров масла- Мембрана
Вероятность : Слабый
Возможные причины- Нарушение уплотнения крышки- Нарушение герметичности диафрагмы
Доступность : Легкая
Ремонт : Заменить крышку головки

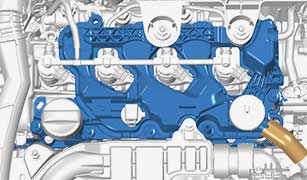

6.7. Этап B7 - Соединение трубки рециркуляции картерных газов с крышкой головки
Локализация утечки
Информация
Рисунок : d6ay4nkt
Герметичность : Напрессованная на штуцер трубка
Вероятность : Слабый
Возможные причины : Плохое присоединение трубопровода
Доступность : Легкая
Ремонт : Заменить патрубок рециркуляции картерных газов

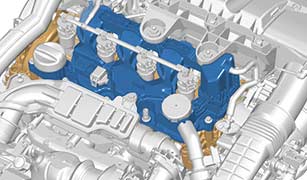

6.8. Этап B8 - Крышка головки блока цилиндров на картере крышек опор распредвалов
Локализация утечки
Информация
Рисунок : d6ay4nlt
Герметичность- Дефект прокладки- 9 болт
Вероятность : Средняя
Возможные причины- Плохая затяжка болтов крепления- Отсутствие прокладки- Нарушение герметичности прокладки
Доступность : Легкая
Ремонт- Заменить уплотнение или крышку головки блока цилиндров- Проверить момент затяжки

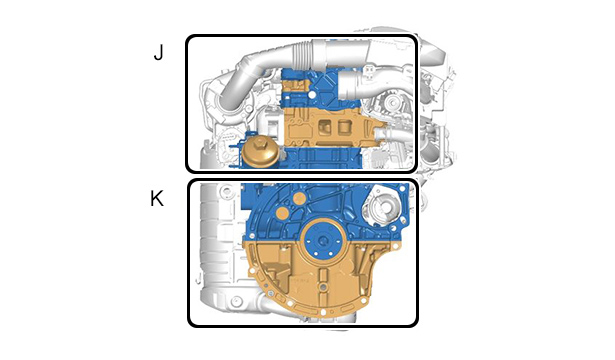

7. Зона C - Стыковочная плоскость
Рисунок : d6ay4nmd
Зона
Вероятность
Элемент, подлежащий приоритетной проверке
Локализация утечки
"J"
Средняя
Крышка головки блока цилиндров на картере крышек опор распредвалов
Стыковочная плоскость "K"
Слабый
Стык картера крышек опор колевала с блоком цилиндров
Стыковочная плоскость

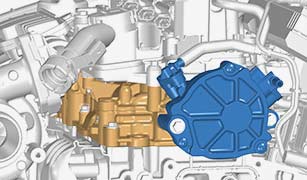

7.1. Этап J1 - Вакуумный насос у головки
Локализация утечки
Информация
Рисунок : d6ay4nnt
Герметичность- 2 дополнительные прокладки- 2 болт
Вероятность : Средняя
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая затяжка болтов крепления
Доступность : Легкая
Ремонт- Заменить прокладку- Заменить вакуумный насос- Проверить момент затяжки

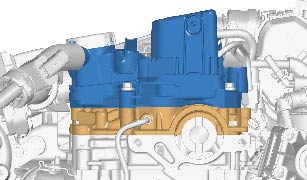

7.2. Этап J2 - Крышка головки блока цилиндров на картере крышек опор распредвалов
Локализация утечки
Информация
Рисунок : d6ay4not
Герметичность- Дефект прокладки- 9 болт
Вероятность : Средняя
Возможные причины- Плохая затяжка болтов крепления- Отсутствие прокладки- Нарушение герметичности прокладки
Доступность : Легкая
Ремонт- Заменить уплотнение или крышку головки блока цилиндров- Проверить момент затяжки

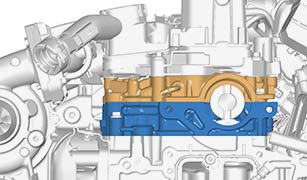

7.3. Этап J3 - Картер крышек опор распределительного вала
Локализация утечки
Информация
Рисунок : d6ay4npt
Герметичность- Снятое силиконовое уплотнение- 18 болт
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка болтов крепления
Доступность : Средняя
Ремонт- Восстановить герметичность зоны опор распредвалов- Проверить момент затяжки

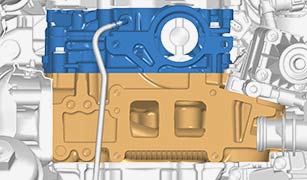

7.4. Этап J4 - Картер подшипников распредвалов на головке блока цилиндров
Локализация утечки
Информация
Рисунок : d6ay4nqt
Герметичность- Дефект прокладки- 11 болт- 2 шпилек
Вероятность : Слабый
Возможные причины- Плохая затяжка креплений- Нарушение герметичности прокладки
Доступность : Средняя
Ремонт- Восстановление герметичности данного места- Заменить узел головки блока цилиндров (При необходимости)- Проверить момент затяжки
7.5. Этап J5 - Стык головки с блоком цилиндров
Локализация утечки
Информация

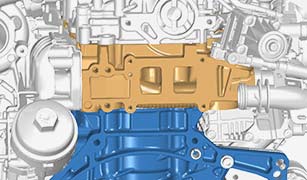

Рисунок : d6ay4nrt
Герметичность- Прокладка между головкой и блоком цилиндров- 10 болт
Вероятность : Слабый
Возможные причины- Нарушение герметичности прокладки головки- Нарушение плоскости стыка- Плохая затяжка болтов крепления
Доступность : Средняя
Ремонт- Проверить плоскость стыка блока цилиндров и головки- Замените прокладку блока цилиндров- Проверить момент затяжки

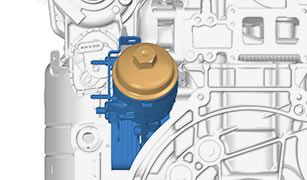

7.6. Этап J6 - Стык крышки масляного фильтра с опорой масляного фильтра
Локализация утечки
Информация
Рисунок : d6ay4nst
Герметичность : Уплотнение крышки, завернутой в опору масляного фильтра
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая резьба
Доступность : Слабый
Ремонт : Заменить крышку масляного фильтра
7.7. Этап K1 - Заглушка масляного канала в блоке цилиндров
Локализация утечки
Информация

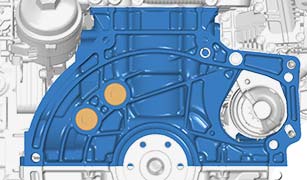

Рисунок : d6ay4ntt
Герметичность- Пробка, ввернутая в картер- Дефект прокладки
Вероятность : Слабый
Возможные причины- Плохая затяжка крышки- Отсутствие прокладки- Нарушение герметичности прокладки
Доступность : Трудная
Ремонт : Заменить уплотнение и пробку (Соответствующей месту утечки)

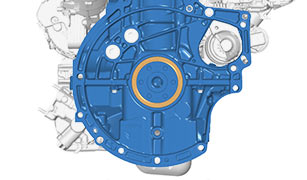

7.8. Этап K2 - Коленвал в блоке цилиндров
Локализация утечки
Информация
Рисунок : d6ay4nut
Герметичность : Манжетное уплотнение
Вероятность : Слабый
Возможные причины- Поврежденное уплотнение- Завернулась кромка уплотнения- Плохое расположение уплотнения
Доступность : Трудная
Ремонт : Заменить прокладку

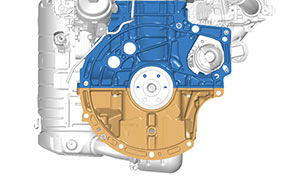

7.9. Этап K3 - Стык картера крышек опор колевала с блоком цилиндров
Локализация утечки
Информация
Рисунок : d6ay4nvt
Герметичность- Снятое силиконовое уплотнение- 16 болт
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка болтов крепления
Доступность : Трудная
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Проверить момент затяжки
8. Зона D - Сторона выпускной системы

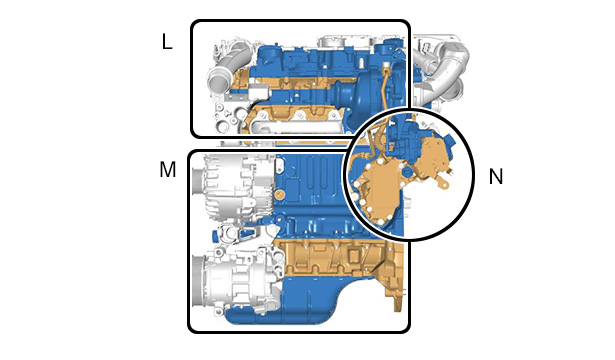

Рисунок : d6ay4nwd
Зона
Вероятность
Элемент, подлежащий приоритетной проверке
Локализация утечки
"L"
Средняя
Крышка головки блока цилиндров на картере крышек опор распредвалов
Сторона выпускной системы "N"
Слабый
Теплообменник на кронштейне масляного фильтра
Сторона выпускной системы "M"
Слабый
Соединение блока цилиндров с масляным поддоном
Сторона выпускной системы

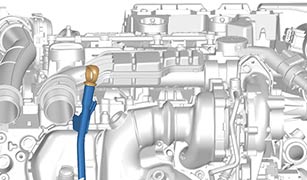

8.1. Этап L1 - Маслоизмерительный щуп в направляющей щупа (В зависимости от комплектации)
Локализация утечки
Информация
Рисунок : d6ay4nxt
Герметичность : Сальник
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Некорректное расположение масляного щупа
Доступность : Легкая
Ремонт : Заменить измерительный щуп
8.2. Этап L2 - Соединение трубки смазки турбокомпрессора с турбокомпрессором
Локализация утечки
Информация
Рисунок : d6ay4nyt
Герметичность- Штуцер типа "банджо"- 2 уплотнительные шайбы- 1 болт
Вероятность : Слабый
Возможные причины- Плохая затяжка крепежного болта- Дефект герметичности шайб- Отсутствие шайбы
Доступность : Легкая
Ремонт- Заменить уплотнения- Заменить масляную трубку (При необходимости)- Проверить момент затяжки
ВНИМАНИЕ : Правильно расположить масляную трубку турбокомпрессора с помощью щупа (калибра). При установке трубопровода убедиться в отсутствии магнита на конце болта ((см. соответствующее описание работ)).

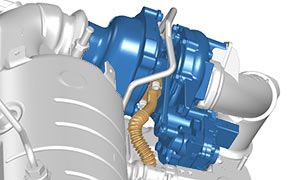

8.3. Этап L3 - Соединение трубки возврата масла из турбокомпрессора с турбокомпрессором
Локализация утечки
Информация
Рисунок : d6ay4nzt
Герметичность- Дефект прокладки- 2 болтов крепления
Вероятность : Слабый
Возможные причины- Плохая затяжка болтов крепления- Отсутствие прокладки- Нарушение герметичности прокладки
Доступность : Трудная
Ремонт- Заменить уплотнение трубки и/или трубку возврата смазки- Проверить момент затяжки

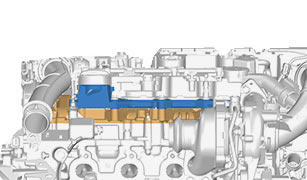

8.4. Этап L4 - Крышка головки блока цилиндров на картере крышек опор распредвалов
Локализация утечки
Информация
Рисунок : d6ay4o0t
Герметичность- Дефект прокладки- 9 болт
Вероятность : Средняя
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая затяжка болтов крепления
Доступность : Легкая
Ремонт- Заменить уплотнение или крышку головки блока цилиндров- Проверить момент затяжки

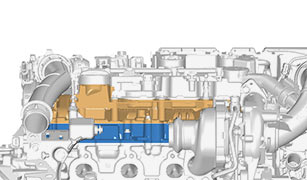

8.5. Этап L5 - Картер крышек подшипников распределительного вала
Локализация утечки
Информация
Рисунок : d6ay4o1t
Герметичность- Снятое силиконовое уплотнение- 12 болт
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка болтов крепления
Доступность : Средняя
Ремонт- Восстановить герметичность зоны опор распредвалов- Проверить момент затяжки

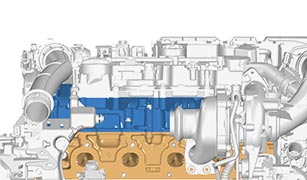

8.6. Этап L6 - Корпус опор распредвала в головке
Локализация утечки
Информация
Рисунок : d6ay4o2t
Герметичность- Дефект прокладки- 11 болт- 2 шпилек
Вероятность : Слабый
Возможные причины- Плохая затяжка креплений- Нарушение герметичности прокладки
Доступность : Средняя
Ремонт- Восстановление герметичности данного места- Заменить узел головки блока цилиндров (При необходимости)- Проверить момент затяжки

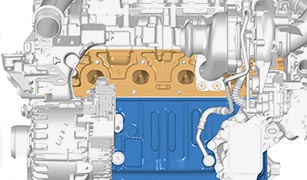

8.7. Этап L7 - Стык головки с блоком цилиндров
Локализация утечки
Информация
Рисунок : d6ay4o3t
Герметичность- Прокладка между головкой и блоком цилиндров- 10 болт
Вероятность : Слабый
Возможные причины- Нарушение герметичности прокладки головки- Нарушение плоскости стыка- Плохая затяжка болтов крепления
Доступность : Трудная
Ремонт- Проверить плоскость стыка блока цилиндров и головки- Замените прокладку блока цилиндров- Проверить момент затяжки

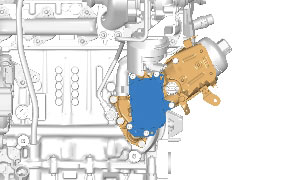

8.8. Этап N1 - Теплообменник на кронштейне масляного фильтра
Локализация утечки
Информация
Рисунок : d6ay3xdt
Герметичность- Дефект прокладки- 5 болтов крепления
Вероятность : Слабый
Возможные причины- Плохая затяжка болтов крепления- Отсутствие прокладки- Дефект уплотнения
Доступность : Средняя
Ремонт- Заменить прокладку- Проверить момент затяжки

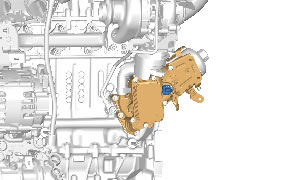

8.9. Этап N2 - Датчик давления масла на опоре масляного фильтра
Локализация утечки
Информация
Рисунок : d6ay3xet
Герметичность : Сальник
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности установленного уплотнения- Плохая затяжка
Доступность : Средняя
Ремонт : Заменить датчик давления масла

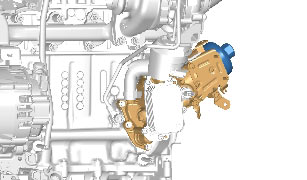

8.10. Этап N3 - Стык крышки масляного фильтра с опорой масляного фильтра
Локализация утечки
Информация
Рисунок : d6ay3xft
Герметичность : Уплотнение крышки, завернутой в опору масляного фильтра
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая резьба
Доступность : Слабый
Ремонт : Заменить крышку масляного фильтра
8.11. Этап N4 - Опора масляного фильтра на блоке цилиндров
Локализация утечки
Информация

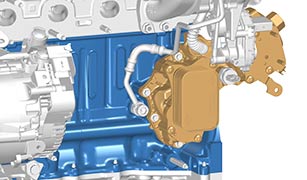

Рисунок : d6ay4o4t
Герметичность- Дефект прокладки- 4 болт
Вероятность : Средняя
Возможные причины- Плохая затяжка болтов крепления- Отсутствие прокладки- Нарушение герметичности установленного уплотнения
Доступность : Трудная
Ремонт- Заменить прокладку- Проверить момент затяжки
8.12. Этап N5 - Соединение трубки возврата масла из турбокомпрессора с турбокомпрессором
Локализация утечки
Информация

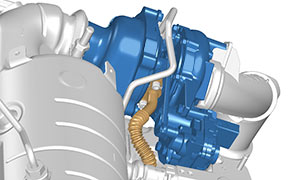

Рисунок : d6ay4o5t
Герметичность- Дефект прокладки- 2 болт
Вероятность : Слабый
Возможные причины- Плохая затяжка болтов крепления- Нарушение герметичности установленного уплотнения- Плохое расположение уплотнения
Доступность : Трудная
Ремонт- Заменить уплотнение трубки и/или трубку возврата смазки- Проверить момент затяжки

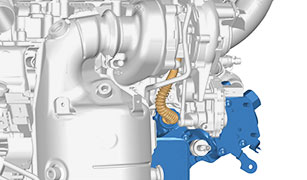

8.13. Этап N6 - Трубка возврата масла из турбокомпрессора у основания масляного фильтра
Локализация утечки
Информация
Рисунок : d6ay4o6t
Герметичность- Шланг, напрессованный на опору масляного фильтра- Сальник- Удерживающий фиксатор
Вероятность : Слабый
Возможные причины- Нарушение герметичности трубки- Плохое присоединение трубопровода
Доступность : Трудная
Ремонт : Заменить трубопровод возврата смазки турбокомпрессора

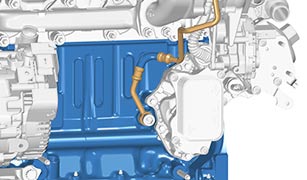

8.14. Этап N7 - Трубка смазки турбокомпрессора у блока цилиндров
Локализация утечки
Информация
Рисунок : d6ay4o7t
Герметичность- Штуцер типа "банджо"- Шланги трубок смазки турбокомпрессора- 2 уплотнительные шайбы- 1 болт
Вероятность : Слабый
Возможные причины- Плохая затяжка крепежного болта- Негерметичность соединения завальцовкой- Дефект герметичности шайб- Отсутствие шайбы
Доступность : Трудная
Ремонт- Заменить уплотнения- Заменить масляную трубку (При необходимости)- Проверить момент затяжки

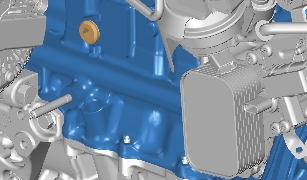

8.15. Этап M1 - Герметичная заглушка системы смазки двигателя (В зависимости от комплектации)
Локализация утечки
Информация
Рисунок : d6ay2abt
Герметичность- Дефект прокладки- Пробка
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности установленного уплотнения- Отсутствие герметичной заглушки- Нарушение герметичности пробки
Доступность : Трудная
Ремонт : Заменить прокладку или заглушку

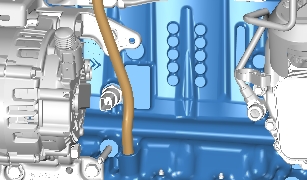

8.16. Этап M2 - Направляющая трубка масляного щупа в блоке цилиндров (В зависимости от комплектации)
Локализация утечки
Информация
Рисунок : d6ay2act
Герметичность : 2 сальника
Вероятность : Слабый
Возможные причины- Отсутствие одной или двух прокладок- Нарушение герметичности одного или нескольких уплотнительных колец- Нарушение герметичности направляющей щупа
Доступность : Трудная
Ремонт : Заменить уплотнения

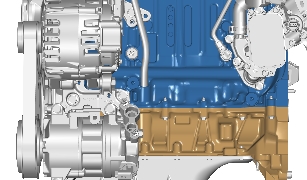

8.17. Этап M3 - Стык картера крышек опор колевала с блоком цилиндров
Локализация утечки
Информация
Рисунок : d6ay2adt
Герметичность- Снятое силиконовое уплотнение- 16 болт
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка болтов крепления
Доступность : Трудная
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Проверить момент затяжки

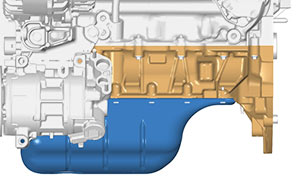

8.18. Этап M4 - Соединение блока цилиндров с масляным поддоном
В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация
Рисунок : d6ay4o8t
Герметичность - Снятое силиконовое уплотнение- 15 болт- 2 шпилек - 2 гайки
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка креплений
Доступность : Легкая
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Проверить момент затяжки
В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация

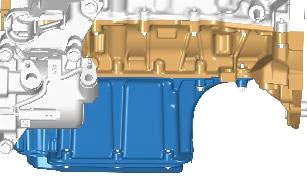

Рисунок : d6ay5a8t
Герметичность- Снятое силиконовое уплотнение- Болт- Крепежные шпильки- Гайки
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка креплений
Доступность : Легкая
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Проверить момент затяжки
8.19. Этап M5 - Стык верхнего масляного картера с масляным поддоном (В зависимости от комплектации)
Локализация утечки
Информация

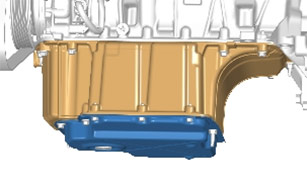

Рисунок : d6ay657t
Герметичность- Снятое силиконовое уплотнение- Болт- Крепежные шпильки- Гайки
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка креплений
Доступность : Легкая
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Проверить момент затяжки

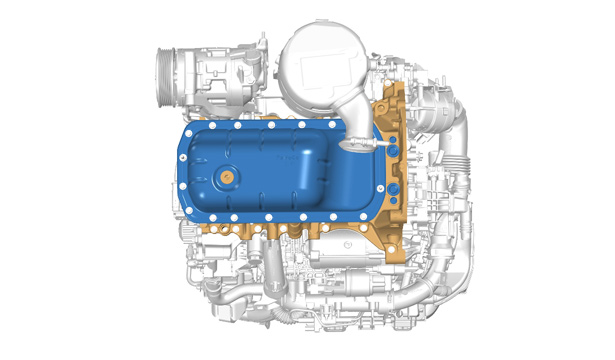

9. Зона E - Нижняя поверхность
Рисунок : d6ay4sad
Вероятность
Элемент, подлежащий приоритетной проверке
Локализация утечки
Слабый
Сливная пробка
Нижняя поверхность

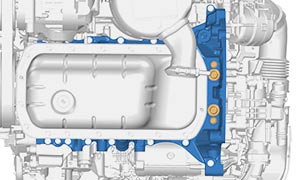

9.1. Этап E1 - Заглушка на блоке цилиндров
Локализация утечки
Информация
Рисунок : d6ay4oat
Герметичность- 2 Заглушки корпуса- 2 Заглушки
Вероятность : Средняя
Возможные причины- Плохая запрессовка заглушки- Плохое приклеивание заглушки- Отсутствие герметичности
Доступность : Легкая
Ремонт : Заменить неисправную заглушку

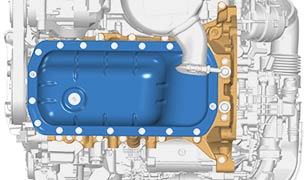

9.2. Этап E2 - Соединение блока цилиндров с масляным поддоном
В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация
Рисунок : d6ay4obt
Герметичность - Снятое силиконовое уплотнение- 12 болт- 2 шпилек - 2 гайки
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка болтов крепления
Доступность : Легкая
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Проверить момент затяжки
В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация

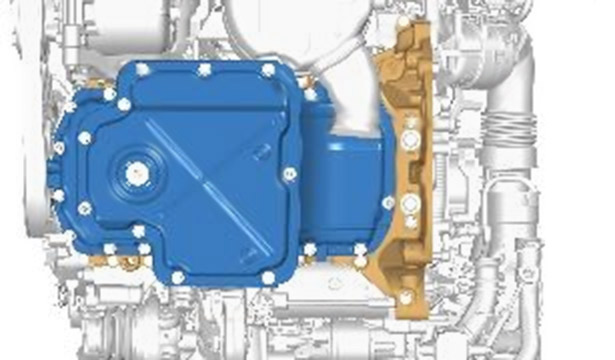

Рисунок : d6ay5aet
Герметичность- Снятое силиконовое уплотнение- Болт- Крепежные шпильки- Гайки
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка болтов крепления
Доступность : Легкая
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Проверить момент затяжки

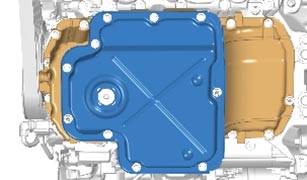

9.3. Этап E3 - Стык верхнего масляного картера с масляным поддоном (В зависимости от комплектации)
Локализация утечки
Информация
Рисунок : d6ay658t
Герметичность- Снятое силиконовое уплотнение- Болт- Крепежные шпильки- Гайки
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка болтов крепления
Доступность : Легкая
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Проверить момент затяжки

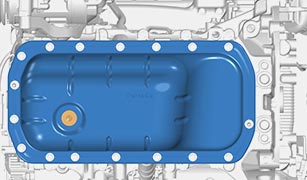

9.4. Этап E4 - Сливная пробка нижнего масляного картера
В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация
Рисунок : d6ay4oct
Герметичность - Резьбовая пробка- Деформируемый медный уплотнитель
Вероятность : Слабый
Возможные причины- Плохая затяжка крышки- Отсутствие прокладки- Нарушение герметичности прокладки
Доступность : Легкая
Ремонт- Заменить прокладку- Проверить момент затяжки

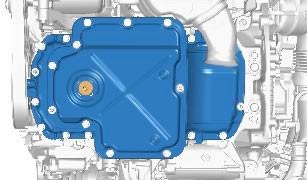

В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация
Рисунок : d6ay5agt
Герметичность- Резьбовая пробка- Деформируемый медный уплотнитель
Вероятность : Слабый
Возможные причины- Плохая затяжка крышки- Отсутствие прокладки- Нарушение герметичности прокладки
Доступность : Легкая
Ремонт- Заменить прокладку- Проверить момент затяжки
10. Зона F - Плоскость системы впуска

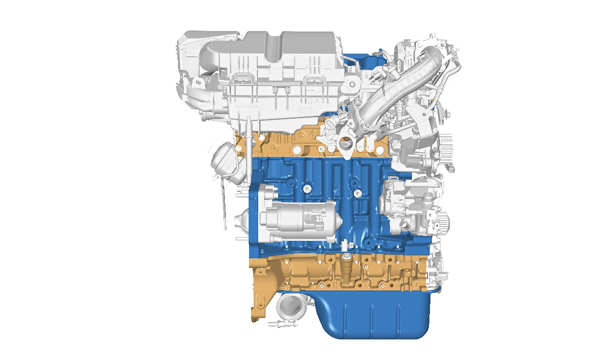

Рисунок : d6ay4odd
Вероятность
Элемент, подлежащий приоритетной проверке
Локализация утечки
Средняя
Крышка головки блока цилиндров на картере крышек опор распредвалов
Плоскость системы впуска
10.1. Этап F1 - Крышка головки блока цилиндров на картере крышек опор распредвалов
Локализация утечки
Информация

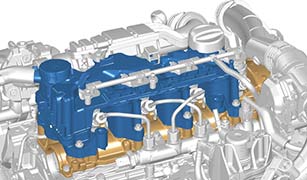

Рисунок : d6ay4oet
Герметичность- Дефект прокладки- 9 болт
Вероятность : Средняя
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая затяжка болтов крепления
Доступность : Легкая
Ремонт- Заменить уплотнение или крышку головки блока цилиндров- Проверить момент затяжки
10.2. Этап F2 - Картер крышек подшипников распределительного вала
Локализация утечки
Информация

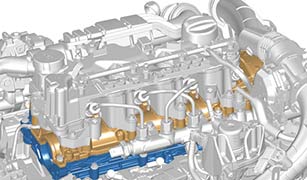

Рисунок : d6ay4oft
Герметичность- Снятое силиконовое уплотнение- 12 болт
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка болтов крепления
Доступность : Средняя
Ремонт- Восстановить герметичность зоны опор распредвалов- Проверить момент затяжки

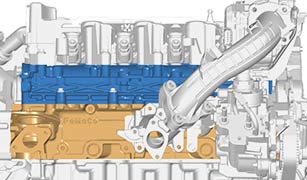

10.3. Этап F3 - Картер крышек опор распредвалов на головке блока цилиндров
Локализация утечки
Информация
Рисунок : d6ay4ogt
Герметичность- Дефект прокладки- 11 болт- 2 шпилек
Вероятность : Слабый
Возможные причины- Плохая затяжка креплений- Нарушение герметичности прокладки
Доступность : Средняя
Ремонт- Восстановление герметичности данного места- Заменить узел головки блока цилиндров (При необходимости)- Проверить момент затяжки
10.4. Этап F4 - Стык головки с блоком цилиндров
Локализация утечки
Информация

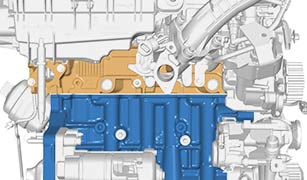

Рисунок : d6ay4oht
Герметичность- Прокладка между головкой и блоком цилиндров- 10 болт
Вероятность : Слабый
Возможные причины- Нарушение герметичности прокладки головки- Нарушение плоскости стыка- Плохая затяжка болтов крепления
Доступность : Средняя
Ремонт- Проверить плоскость стыка блока цилиндров и головки- Замените прокладку блока цилиндров- Проверить момент затяжки
10.5. Этап F5 - Стык картера крышек опор колевала с блоком цилиндров
Локализация утечки
Информация

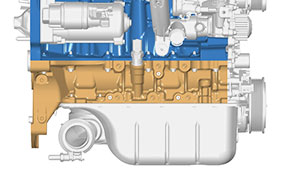

Рисунок : d6ay4oit
Герметичность- Снятое силиконовое уплотнение- 16 болт
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка болтов крепления
Доступность : Трудная
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Проверить момент затяжки
10.6. Этап F6 - Электрический масляный датчик в блоке цилиндров (В зависимости от комплектации)
Локализация утечки
Информация

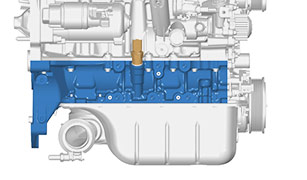

Рисунок : d6ay4ojt
Герметичность- Затяжка датчика- Дефект прокладки
Вероятность : Слабый
Возможные причины- Плохая затяжка датчика- Нарушение герметичности установленного уплотнения- Отсутствие прокладки
Доступность : Средняя
Ремонт - Заменить прокладку- Заменить датчик
10.7. Этап F7 - Соединение блока цилиндров с масляным поддоном
В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация

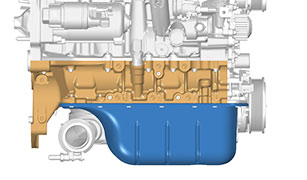

Рисунок : d6ay4okt
Герметичность - Снятое силиконовое уплотнение- 12 болт- 2 шпилек - 2 гайки
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка болтов крепления
Доступность : Легкая
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Проверить момент затяжки
В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация

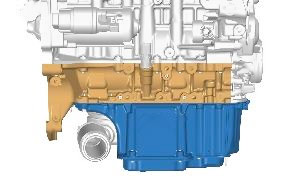

Рисунок : d6ay5awt
Герметичность- Снятое силиконовое уплотнение- Болт- Крепежные шпильки- Гайки
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка болтов крепления
Доступность : Легкая
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Проверить момент затяжки
10.8. Этап F8 - Стык верхнего масляного картера с масляным поддоном (В зависимости от комплектации)
Локализация утечки
Информация

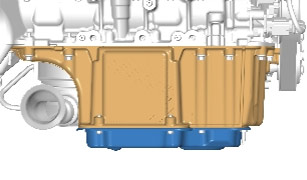

Рисунок : d6ay65at
Герметичность- Снятое силиконовое уплотнение- Болт- Крепежные шпильки- Гайки
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение непрерывности слоя силикона- Плохая затяжка болтов крепления
Доступность : Легкая
Ремонт- Восстановление герметичности данного места с помощью сертифицированных материалов- Проверить момент затяжки
11. Контроль после завершения работы
Прогрейте двигатель (запустите его и дайте ему поработать в режиме холостого хода без акселерации, без подключения потребителей энергиии и без кондиционера - до включения вентиляторов).
Убедиться в отсутствии утечек моторного масла.
- Этап G1
