Электромагнитный клапан масляного насоса

Смотри так же:
1. Описание
Рисунок : b1fa023d
(1) Электромагнитный клапан масляного насоса.
"a" Серый разъем на 2 контактов.
2. Назначение
Компьютер управления двигателем включает электроклапан масляного насоса в зависимости от режима и нагрузки двигателя, чтобы точно регулировать давление масла в двигателе для экономии энергии.
3. Работа

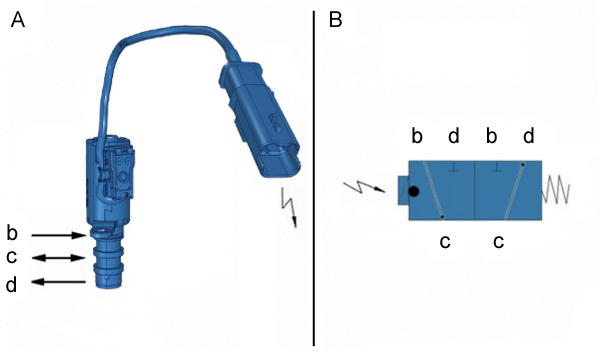

Рисунок : b1fa024d
"A" Изображение электроклапана масляного насоса.
"B" Представление электроклапана масляного насоса в гидравлической схеме.
3.1. Управление электроклапаном масляного насоса (Изменяемое давление)
"b" в направлении "c" : Управление электроклапаном масляного насоса компьютером управления двигателем для регулирования давления масляного насоса с изменяемым рабочим объемом.
3.2. Исходное положение (Максимальное давление)
"c" в направлении "d" : Электроклапан масляного насоса не управляется компьютером управления двигателем.
Возврат масла в масляный поддон двигателя.
4. Характеристики
Обозначение Минимальная величина Номинальное значение Максимальное значение
Напряжение питания 10,5 В 13,5 В 16 В
Температура работы - 40 °C 80 °C 145 °C
Сопротивление (При 20°C) 10 Ом 10,5 Ом 11 Ом

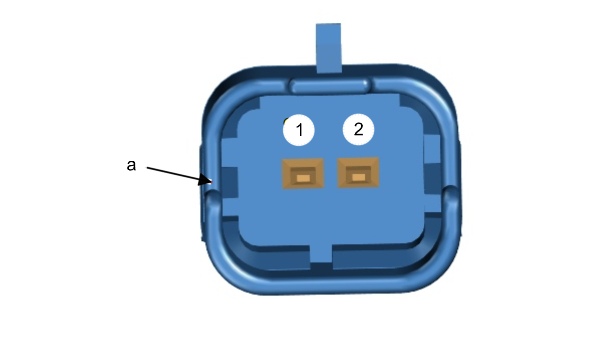

Рисунок : d2aa0dld
"a" Серый разъем на 2 контактов
Назначение каналов Принадлежность каналов разъема
1 Электропитание
2 Управление электроклапаном масляного насоса
5. "обучение" - инициализация
В случае замены элемента требуется проведение "обучения".
