Снятие и установка масляного насоса

• Датчик давления и температуры моторного масла ➠ Описание и работа
• Датчик давления и температуры моторного масла 13C2 ➠ Электрические схемы Citroen C5 Aircross
• Датчик контроля уровня масла в двигателе ➠ Описание и работа
• Диагностика утечек моторного масла двигателя типа DV5R ➠ Описание и работа
• МАСЛОУЛОВИТЕЛЬ, ФИЛЬТР, ЩУП ➠
• ПРИВОД МАСЛЯННОГО НАСОСА ➠ Каталог деталей
• Проверка давления масла на двигателе типа DV5 ➠ Описание и работа
• Работа системы смазки ➠ Описание и работа
• Система смазки двигателя DV5RC ➠ Раздел с описанием и работой
• Схема подключения блока управления впрыском 1320 (дизель) ➠ Электрические схемы Citroen C5 Aircross
• Электрический подогреватель системы рециркуляции паров масла ➠ Описание и работа
• Электроклапан масляного насоса 1559 ➠ Электрические схемы Citroen C5 Aircross
• Электромагнитный клапан масляного насоса ➠ Описание и работа
• Элементы системы смазки ➠ Описание и работа

ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

1. Обязательная замена деталей

Обозначение	Количество
Сальник коленчатого вала (со стороны масляного насоса)	1
Прокладки (Сетчатый фильтр масляного насоса)	2
Прокладки (Масляный насос / Головка блока цилиндров)	2
Болт шкива коленвала	1
Ремень ГРМ	1
Соединительный хомут выхлопного трубопровода	1

2. Снятие

ПРИМЕЧАНИЕ : Используйте продукты, рекомендованные изготовителем .

2.1. Предварительные операции

Установить автомобиль на подъемник .

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею .

Снять :

• Декоративная крышка двигателя (в зависимости от уровня комплектации)
• Масляный щуп
• Защитный щиток под двигателем (в зависимости от уровня комплектации)

Отсоедините выпускную систему, чтобы не повредить переднюю гибкую трубку (На уровне гибкой трубки).

Снять :

• Датчик частоты вращения двигателя
• Ремень привода ГРМ

2.2. Масляный поддон двигателя

Слить масло из двигателя.

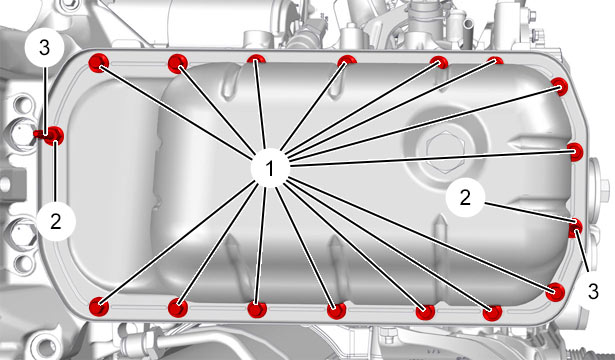

Рисунок : b1fg03id

Снять 15 болты крепления (1).

Ослабить 2 гайки (2).

ВНИМАНИЕ : Частично вывернуть 2 шпильки (3) для отделения масляного поддона.

Отклеить масляный поддон.

Снять :

• 2 гайки (2)
• Масляный поддон двигателя
• 2 шпилек (3)

2.3. Масляный насос

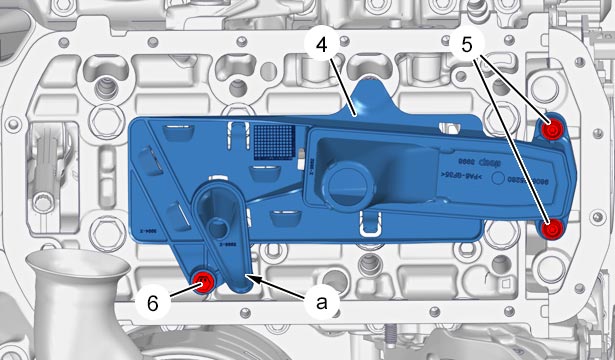

Рисунок : b1fg0k3d

Снять :

• болтов (5), (6)
• Сетчатый фильтр масляного насоса (4)
• Направляющую трубку маслоизмерительного щупа (в "a")

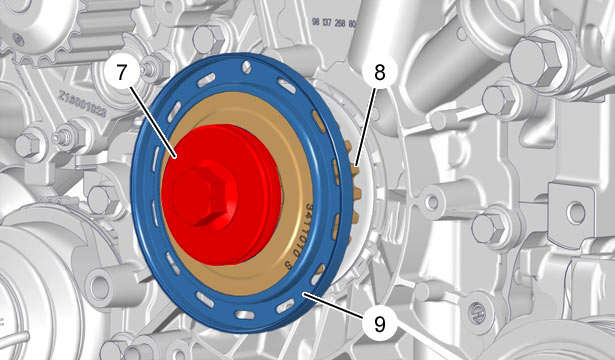

Рисунок : b1fg0k4d

ВНИМАНИЕ : Следить за тем, чтобы не деформировать мишень (9) при установке шестерни коленвала (8).

Снять :

• Болт (7) крепления шкива коленвала
• Шестерню коленчатого вала (8) (Соблюдая осторожность)
• Шпонку

Рисунок : b1fg0mdd

Разблокировать и отсоединить разъем (в "b").

Отстегните жгут проводов (в "c").

Отвернуть 9 болт (12).

Отделить масляный насос (10) (в "d") ; С помощью плоской отвертки.

Снять :

• Масляный насос (10)
• Уплотнительное кольцо (11)

Рисунок : b1fg0mfd

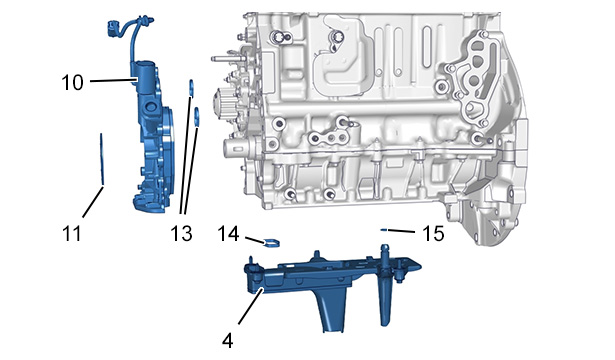

Снять уплотнители (13), (14), (15).

3. Установка

ВНИМАНИЕ : Очистите соединяемые плоскости сертифицированным продуктом, удаляющим остатки металла. Не использовать царапающие или абразивные инструменты. Соединяемые плоскости не должны содержать следов ударов или трещин.

ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .

ВНИМАНИЕ : При установке необходимо заменить все снятые уплотнения на новые.

3.1. Масляный насос

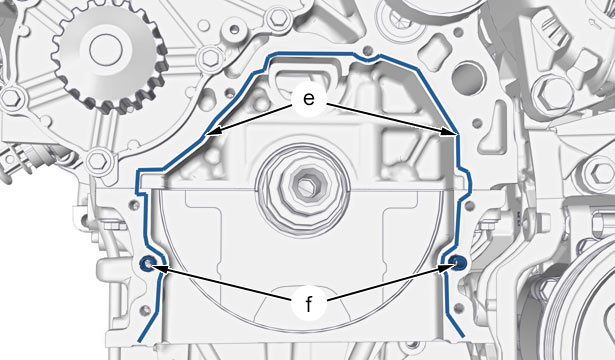

Рисунок : b1fg0k8d

Проверить наличие центровочных штифтов (в "f").

Нанести герметик (индекс "E10") (в "e").

Установите :

• Новую уплотнительную втулку (11) (со стороны масляного насоса)
• Уплотнители (13), (14), (15) (новые)
• Масляный насос (10)
• 9 болтов (12) (смазанные стопорным составом для резьбы) (индекс "E3")

ВНИМАНИЕ : Убедитесь, что дорожка мишени датчика частоты вращения двигателя (9) не повреждена и не треснула.

Установите :

• Шпонку
• Шестерню коленчатого вала (8) (Соблюдая осторожность)
• Новый болт (7)

Прикрепите жгут проводов (в "c").

Заново подсоедините разъем (в "b").

Установите :

• Направляющую трубку маслоизмерительного щупа (в "a")
• Сетчатый фильтр масляного насоса (4)
• болта (5), (6)

3.2. Масляный поддон двигателя

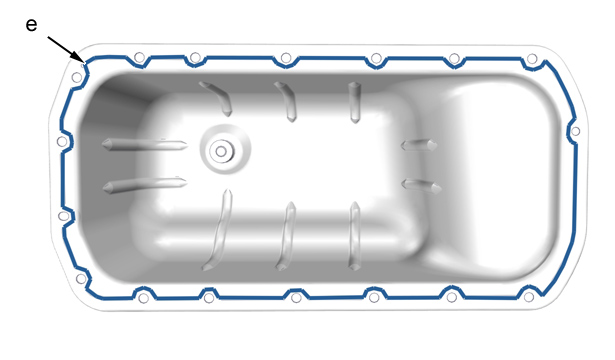

Рисунок : b1fg03wd

ПРИМЕЧАНИЕ : Нанести герметик (индекс "E10") (в "e").

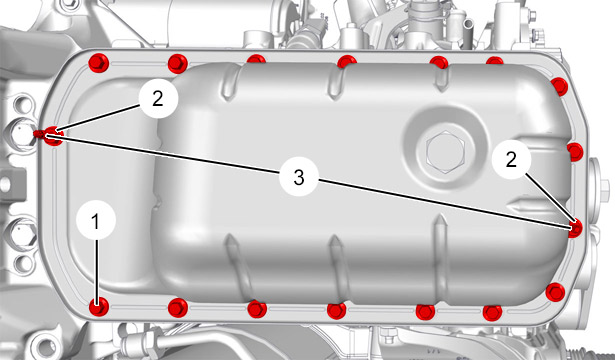

Рисунок : b1fg03zd

Установить 2 шпильки (3).

Затянуть шпильки (3).

Установите :

• Масляный поддон двигателя
• 2 гайки (2)
• 15 болты крепления (1)

3.3. Дополнительные операции

Установите :

• Новый ремень привода ГРМ
• Датчик частоты вращения двигателя

Присоединить линию выпуска в месте гибкой трубки (Залить масло до уровня).

Установите :

• Защитный щиток под двигателем (в зависимости от уровня комплектации)
• Масляный щуп
• Декоративная крышка двигателя (в зависимости от уровня комплектации)

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею.

Опустите автомобиль на землю.

Запустите двигатель.

Проверить отсутствие утечек.

Остановить двигатель.
