ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

1. Снятие

Установить автомобиль на 2-стоечный подъемник .

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить аккумуляторную батарею.

Снять :

• Трубку подачи воздуха
• Воздушный резонатор
• Передний бампер
• Фары

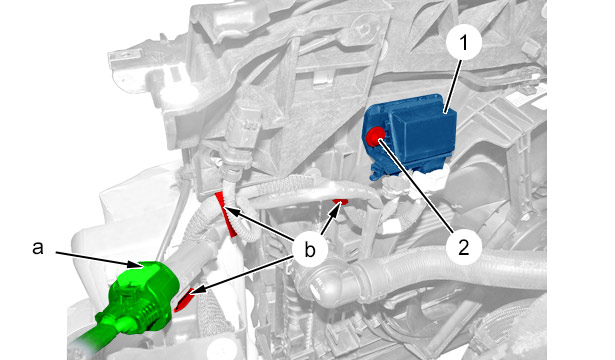

Рисунок : b1gg1bad

Отсоединить разъем(в "a").

Отстегнуть :

• Разъем(в "b")
• Электрические жгуты(в "b")

Снимите болт (2).

Сдвиньте блок реле управления электровентилятором ( 1).

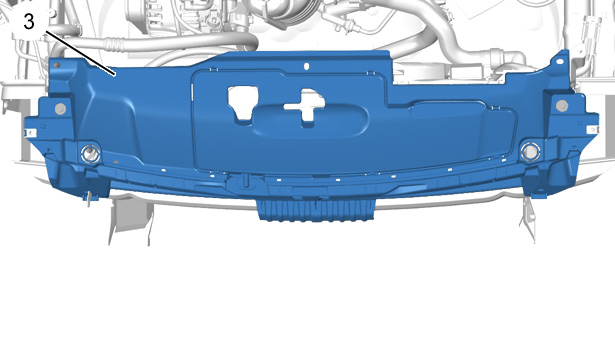

Рисунок : b1gg1mkd

Снять дефлектор (3).

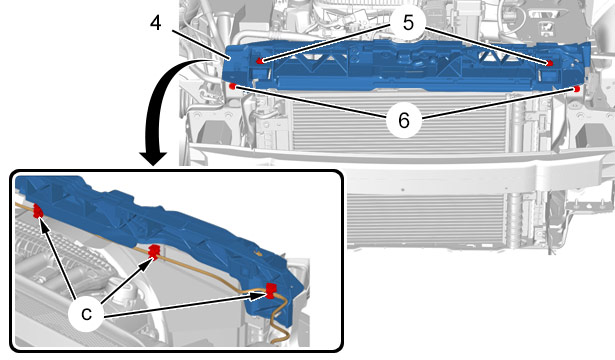

Рисунок : b1gg1mld

Отсоедините трубку, идущую к расширительному бачку (в "c").

Снять :

• Гайки (5)
• болтов (6)

Сдвинуть верхнюю поперечину ( 4).

Рисунок : b1gg1mmd

Сдвинуть в сторону трубку ‎ системы охлаждения двигателя(в "d").

Снять болт (8).

Приподнять электровентилятор (7), чтобы отсоединить лапки его фиксаторов от их гнезд(в "e").

Снимите блока электровентиляторов охлаждения двигателя (7) (Через верх ).

2. Установка

Установите :

• Электровентилятор (7)(в "e")
• болтов (8)

Закрепить трубку системы охлаждения двигателя(в "d").

Установите :

• Верхняя поперечина (4)
• болтов (6)
• Гайки (5)

Прикрепить шланг расширительного бачка (в "c").

Установите :

• Дефлектор (3)
• Блок реле управления электровентиляторами охлаждения двигателя ( 1)
• Болт (2)

Заново подсоедините разъем (в "a").

Прикрепить :

• Электрические жгуты(в "b")
• Разъем(в "b")

Установите :

• Фары
• Передний бампер
• Воздушный резонатор
• Трубку подачи воздуха
• Автомобиль на его колеса

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею.

Запустить двигатель ; Дождаться включения, затем отключения электровентилятора.

Остановить двигатель.
