Снятие и установка коллектор входа охлаждающей жидкости

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
1. Обязательная замена деталей
Обозначение Количество
Сальник (Коллектор охлаждающей жидкости / Заглушка на входном коллекторе охлаждающей жидкости) 1
Прокладки (Коллектор входа охлаждающей жидкости / Hасос системы охлаждения) 1
Прокладки (Коллектор входа охлаждающей жидкости / Блок выхода охлаждающей жидкости) 1
Сальник (Коллектор охлаждающей жидкости / Модуль рециркуляции отработавших газов ) 2
2. Предварительные операции
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею.
Слейте жидкость из системы охлаждения двигателя .
Отсоединить и отвести трубки системы охлаждения двигателя.
Отсоединить разъем электроклапана рециркуляции отработавших газов .
3. Снятие

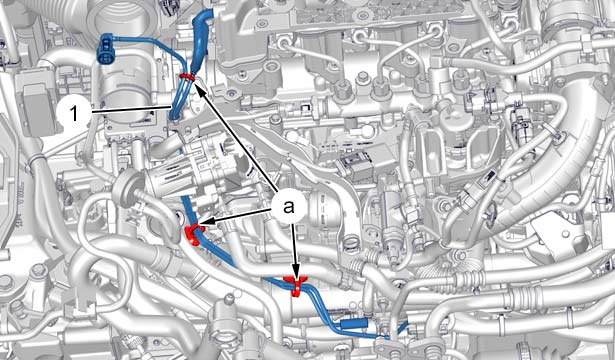

Рисунок : b1gg1otd
Отстегнуть фиксаторы (в "a").
Отсоединить трубку (1) рециркуляции отработавших газов.
Рисунок : b1gg1oud
Отсоедините зажим (в "c").
Отсоединить и сдвинуть патрубок отопителя (3).
Отсоедините скобу (в "d").
Отвести в сторону трубку (4).
Отстегнуть фиксаторы (в "b").
Отодвинуть жгут проводов (2).

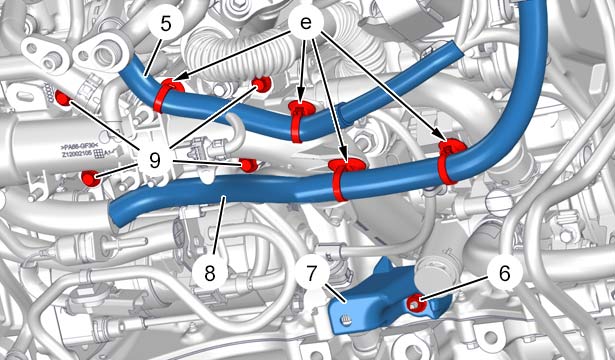

Рисунок : b1gg1p5d
Отстегнуть фиксаторы (в "e").
Отодвинуть :
  • Жгут электрических проводов (5)
  • Положительный кабель (8)
Снять :
  • 4 болтов (9)
  • Гайку (6)
  • Опору звукозащитного экрана (7)
  • Защитный экран

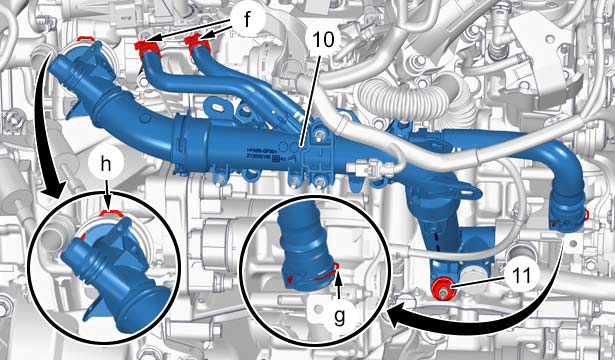

Рисунок : b1gg1qrd
Отсоединить :
  • Зажим (в "h")
  • Зажим (в "g")
  • 2 хомуты (в "f")
Снять :
  • Гайку (11)
  • Коллектор подвода охлаждающей жидкости (10)
4. Установка
4.1. Подготовка

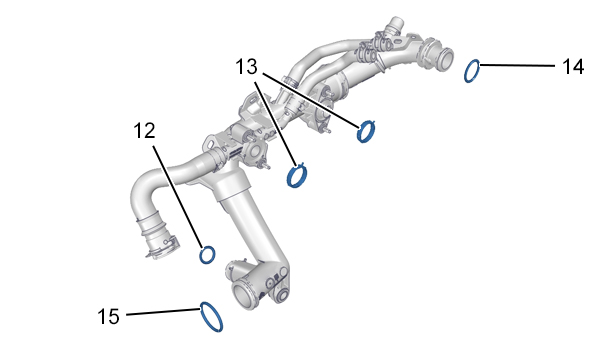

Рисунок : b1gg23rd
Установите :
  • Сальник (12)(новый)
  • Новое уплотнение (15)
  • Новое уплотнение (14)
  • Новые уплотнительные кольца (13)
Смазать уплотнения (12), (14), (15) ; С помощью моторного масла .
4.2. Установка (Продолжение)
ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .
Установите :
  • Коллектор подвода охлаждающей жидкости (10)
  • Гайку (11)
Снова закрепите в фиксаторе :
  • Зажим (в "g")
  • Зажим (в "h")
  • 2 хомуты (в "f")
Установите :
  • Защитный экран
  • Опору звукозащитного экрана (7)
  • 4 болтов (9)
  • Гайку (6)
  • Жгут электрических проводов (5)
  • Положительный кабель (8)
  • Трубка (4)
  • Жгут электрических проводов (2)
Прикрепить :
  • Фиксаторы (в "e")
  • Фиксаторы (в "b")
  • Фиксатор (в "d")
Подсоедините трубку радиатора (3).
Закрепить фиксатор (в "c").
Установить на место трубку (1) рециркуляции отработавших газов.
Закрепить фиксаторы (в "a").
5. Дополнительные операции
Присоединить трубки системы охлаждения двигателя.
Присоедините разъем электроклапана рециркуляции отработавших газов.
Заполнить, прокачать и довести до нормы уровень рабочей жидкости в системе охлаждения .
Установите декоративную крышку двигателя .
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею.
6. Проверка
Запустить двигатель.
Поддерживайте режим двигателя в 2000 мин-1 до завершения первого цикла охлаждения.
Проверить отсутствие утечек.
Остановить двигатель.
