Данный метод применяется, если зоны утечек неизвестны.
В таблице приведены наиболее вероятные зоны утечек.
Перечень приведен в порядке уменьшения вероятности появления утечек.

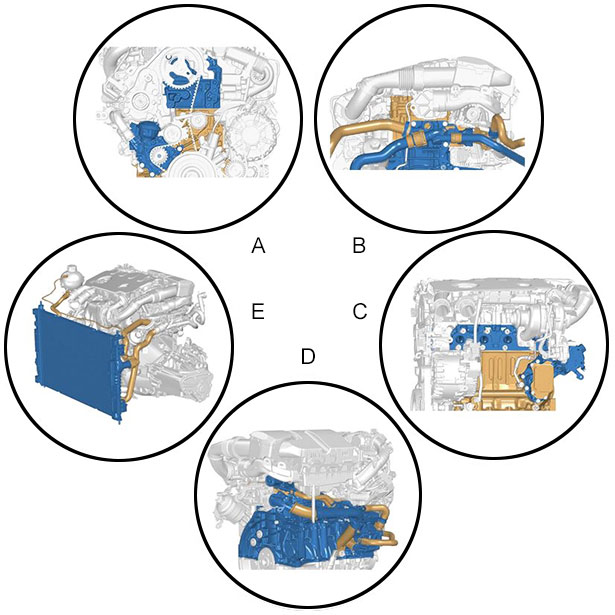

1.2. Диагностика по зонам
Данный метод применяется, если зоны утечек определены.
Для каждой зоны приведен список герметичных соединений, подлежащих проверке.
Перечень приведен в последовательности выполнения демонтажа (от самых доступных до наименее доступных мест), а затем по снижению вероятности появления утечек.
2. Очистка зоны утечки
Очистите и обезжирьте зоны утечки, пользуясь сертифицированными очистителями.
Зона очистки / Обезжирить
Особенность’
Упаковка
Поставщик
Все зоны, за исключением тормозных дисков, тормозных колодок и тормозных барабанов
P.A.E (Prêt À l’Emploi) - готовые к использованию
Аэрозоль 650 мл
ABAX RAVICOLOR
1-литровая канистра
1-литровая канистра
HENKEL
5-литровая канистра
ABAX RAVICOLOR
SODIMAC
20-литровая канистра
ABAX RAVICOLOR
SODIMAC
Концентрированная
5-литровая канистра
ABAX RAVICOLOR
20-литровая канистра
20-литровая канистра
SODIMAC
Зоны тормозных дисков, тормозных колодок и тормозных барабанов
P.A.E (Prêt À l’Emploi) - готовые к использованию
Аэрозоль 500 мл
BARDHAL
Очистите и высушите зоны очистки.
3. Особенности
Наличие следов на жидкостном насосе.
3.1. Нормальные элементы
Рисунок : b1gd001d
Наличие белых следов на корпусе жидкостного насоса (в "a") не должно служить поводом для замены насоса.
3.2. Дефектный узел

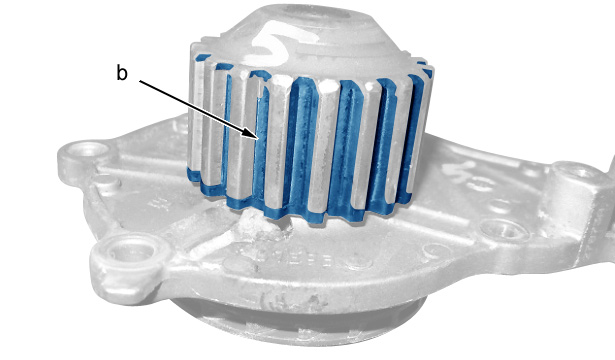

Рисунок : b1gd002d
Наличие следов коррозии на шестерне жидкостного насоса (в "b") или трещин на пластиковом корпусе является поводом для замены жидкостного насоса.

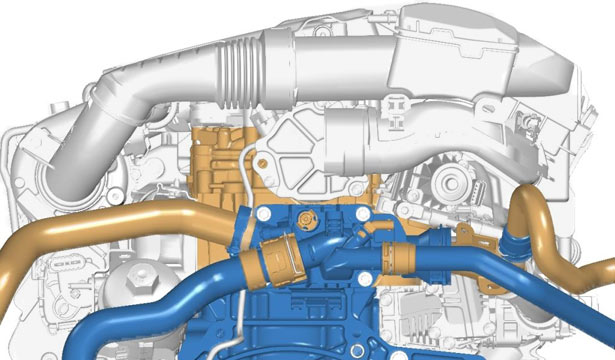

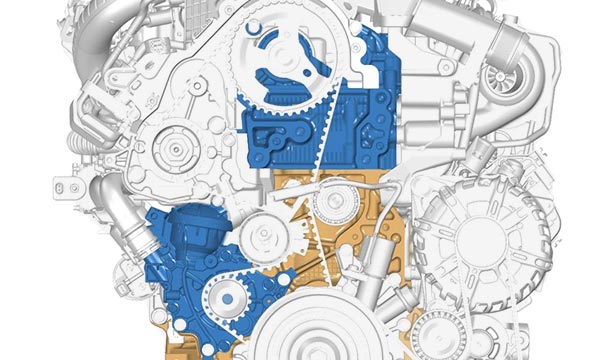

4. Помощь при диагностике, исходя из известных данных

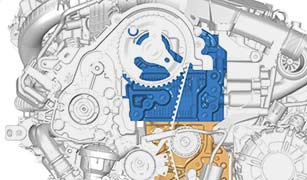

Вероятность

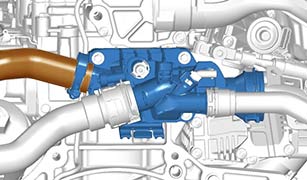

Локализация утечки
Зона
Средняя
Трубка выхода из отопителя у коллектора входа охлаждающей жидкости
Ремонт : Замените трубку входа в радиатор на блоке выхода жидкости

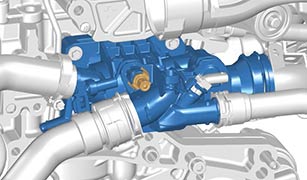

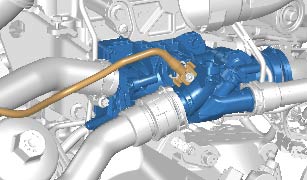

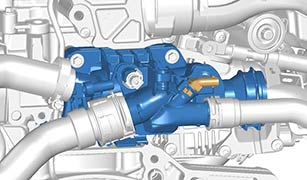

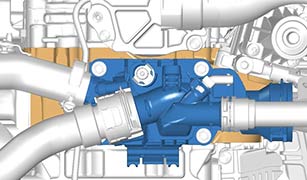

7.6. Этап B6 - Патрубок выхода из радиатора у блока выхода охлаждающей жидкости
Локализация утечки
Информация

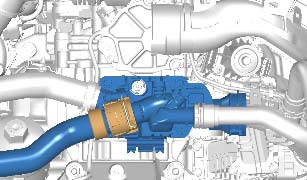

Рисунок : d6ay4jvt
Герметичность- Уплотнение в наконечнике быстроразъемного соединения- Трубка, запрессованная в быстросъемный наконечник- Зажимная втулка
Вероятность : Средняя
Возможные причины- Нарушение герметичности прокладки- Отсутствие прокладки- Некорректная установка быстросъемного соединения- Неправильная установка трубки на быстросъемном соединении- Недостаточная затяжка втулки
7.7. Этап B7 - Патрубок входа в отопитель у камеры выхода жидкости
Локализация утечки
Информация

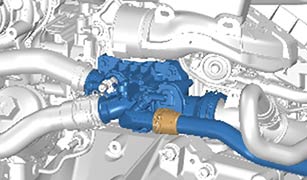

Рисунок : d6ay4jwt
Герметичность- Уплотнение в наконечнике быстроразъемного соединения- Трубка, запрессованная в быстросъемный наконечник- Зажимная втулка
Вероятность : Средняя
Возможные причины- Нарушение герметичности прокладки- Отсутствие прокладки- Некорректная установка быстросъемного соединения- Неправильная установка трубки на быстросъемном соединении- Недостаточная затяжка втулки

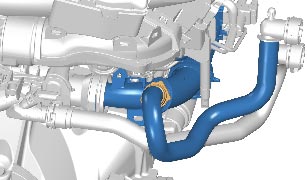

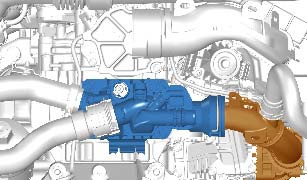

7.9. Этап B9 - Трубка выхода из отопителя у коллектора входа охлаждающей жидкости
Локализация утечки
Информация
Рисунок : d6ay4jyt
Герметичность- Уплотнение в наконечнике быстроразъемного соединения- Трубка, запрессованная в быстросъемный наконечник- Зажимная втулка
Вероятность : Средняя
Возможные причины- Нарушение герметичности прокладки головки- Отсутствие прокладки- Некорректная установка быстросъемного соединения- Неправильная установка трубки на быстросъемном соединении- Недостаточная затяжка втулки
Доступность : Средняя
Ремонт : Заменить трубку охлаждающей жидкости на выходе из теплобменника
7.10. Этап B10 - Стык головки с блоком цилиндров
Локализация утечки
Информация

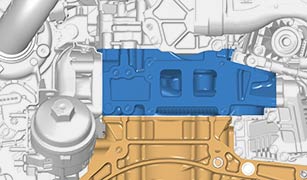

Рисунок : d6ay4jzt
Герметичность- Прокладка между головкой и блоком цилиндров- болтов крепления
Вероятность : Слабый
Возможные причины- Нарушение герметичности прокладки головки- Отсутствие прокладки- Плохая затяжка болтов крепления
Доступность : Трудная
Ремонт- Замените прокладку блока цилиндров- Проверить момент затяжки

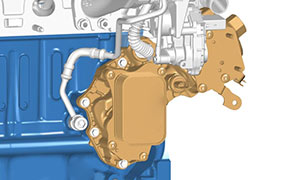

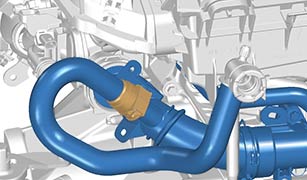

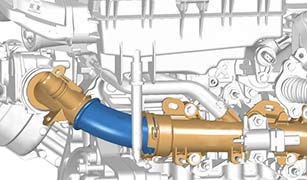

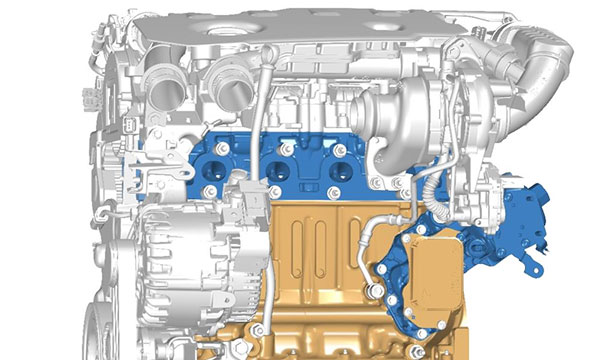

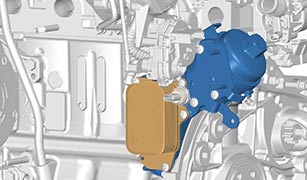

9.2. Этап D2 - Трубка выхода из отопителя у коллектора входа охлаждающей жидкости
Локализация утечки
Информация
Рисунок : d6ay4k8t
Герметичность- Уплотнение в наконечнике быстроразъемного соединения- Трубка, запрессованная в быстросъемный наконечник- Зажимная втулка
Вероятность : Слабый
Возможные причины- Некорректная установка быстросъемного соединения- Неправильная установка трубки на быстросъемном соединении- Недостаточная затяжка втулки
Доступность : Средняя
Ремонт : Заменить трубку охлаждающей жидкости на выходе из теплобменника

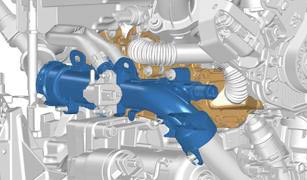

9.3. Этап D3 - Входной коллектор охлаждающей жидкости на теплообменнике охлаждающей жидкости
Локализация утечки
Информация
Рисунок : d6ay4k9t
Герметичность- Уплотнители- Болт
Вероятность : Слабый
Возможные причины- Нарушение герметичности прокладки- Отсутствие прокладки- Входной коллектор охлаждающей жидкости на теплообменнике охлаждающей жидкости- Плохая затяжка болтов крепления
Доступность : Трудная
Ремонт- Заменить прокладку- Проверить момент затяжки

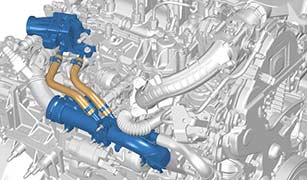

9.4. Этап D4 - Трубопровод входного коллектора охлаждающей жидкости на электромагнитном клапане рециркуляции отработавших газов
Локализация утечки
Информация
Рисунок : d6ay4kat
Герметичность- Шланг напресован на наконечник- Фиксирующий хомут

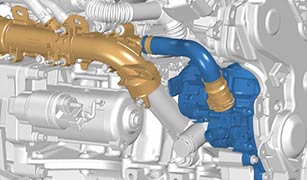

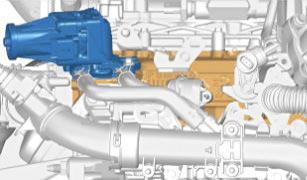

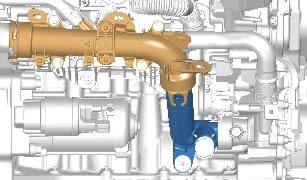

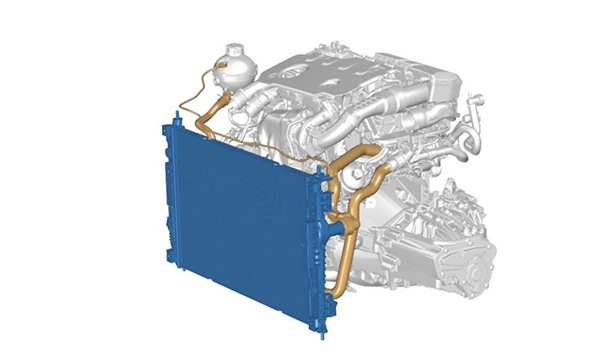

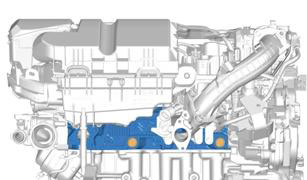

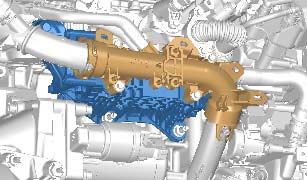

10. Зона E - Элементы, расположенные рядом с радиатором системы охлаждения двигателя
Рисунок : d6ay530d
10.1. Этап E1 - Входной патрубок радиатора системы охлаждения
ПРИМЕЧАНИЕ : Расположение входного патрубка охлаждающей жидкости радиатора может меняться относительно радиатора системы охлаждения двигателя.
В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация

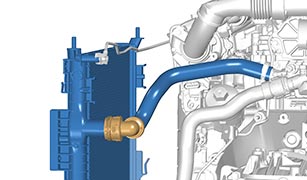

Рисунок : d6ay4fkt
Герметичность - Уплотнение в быстросъемном наконечнике с блокирующим фиксатором- Шланг, напрессованный на быстросъемный наконечник- Зажимная втулка
Вероятность : Средняя
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая затяжка фиксатора- Некорректная установка быстросъемного соединения- Неправильная установка трубки на быстросъемном соединении- Недостаточная затяжка втулки
Доступность : Легкая
Ремонт : Заменить трубку входа охлаждающей жидкости в радиатор системы охлаждения двигателя
В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация

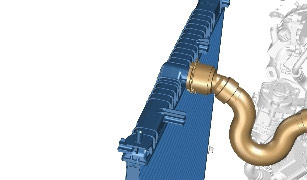

Рисунок : d6ay5bgt
Герметичность - Уплотнение в быстросъемном наконечнике с блокирующим фиксатором- Шланг, напрессованный на быстросъемный наконечник- Зажимная втулка
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая затяжка фиксатора- Некорректная установка быстросъемного соединения- Неправильная установка трубки на быстросъемном соединении- Недостаточная затяжка втулки
Доступность : Легкая
Ремонт : Заменить трубку входа охлаждающей жидкости в радиатор системы охлаждения двигателя
10.2. Этап E2 - Пароотводная трубка на радиаторе системы охлаждения
ПРИМЕЧАНИЕ : Расположение пароотводного патрубка радиатора может меняться относительно радиатора системы охлаждения двигателя.
В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация

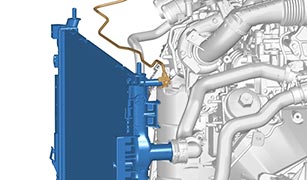

Рисунок : d6ay4flt
Герметичность - Уплотнение в наконечнике быстроразъемного соединения- Шланг напресован на наконечник
Вероятность : Средняя
Возможные причины- Отсутствие прокладки- Плохая установка наконечника- Насаживание трубки на наконечник
Доступность : Легкая
Ремонт : Заменить пароотводную трубку радиатора системы охлаждения двигателя

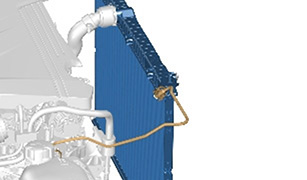

В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация
Рисунок : d6ay5bit
Герметичность - Уплотнение в наконечнике быстроразъемного соединения- Шланг напресован на наконечник
Вероятность : Средняя
Возможные причины- Отсутствие прокладки- Плохая установка наконечника- Насаживание трубки на наконечник
Доступность : Легкая
Ремонт : Заменить пароотводную трубку радиатора системы охлаждения двигателя

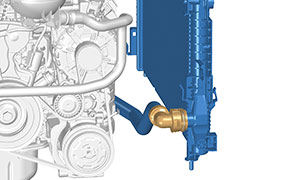

10.3. Этап E3 - Выходной патрубок на радиаторе системы охлаждения
ПРИМЕЧАНИЕ : Расположение выходного патрубка охлаждающей жидкости радиатора может меняться относительно радиатора системы охлаждения двигателя.
В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация
Рисунок : d6ay4fmt
Герметичность - Уплотнение в быстросъемном наконечнике с блокирующим фиксатором- Шланг, напрессованный на быстросъемный наконечник- Зажимная втулка
Вероятность : Средняя
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая затяжка фиксатора- Некорректная установка быстросъемного соединения- Неправильная установка трубки на быстросъемном соединении- Недостаточная затяжка втулки
Доступность : Легкая
Ремонт : Заменить выходной патрубок охлаждающей жидкости системы охлаждения двигателя
В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация

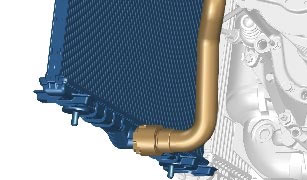

Рисунок : d6ay5bkt
Герметичность - Уплотнение в быстросъемном наконечнике с блокирующим фиксатором- Шланг, напрессованный на быстросъемный наконечник- Зажимная втулка
Вероятность : Средняя
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая затяжка фиксатора- Некорректная установка быстросъемного соединения- Неправильная установка трубки на быстросъемном соединении- Недостаточная затяжка втулки
Доступность : Легкая
Ремонт : Заменить выходной патрубок охлаждающей жидкости системы охлаждения двигателя

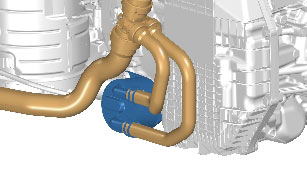

10.4. Этап E4 - Патрубок выхода радиатора системы охлаждения двигателя у теплообменника (В зависимости от комплектации)
ПРИМЕЧАНИЕ : Автомобили : С автоматической коробкой передач.
Локализация утечки
Информация
Рисунок : d6ay4zgt
Герметичность- Напрессованная на штуцер трубка- Затягивающийся хомут
Вероятность : Средняя
Возможные причины- Неправильная установка трубки на быстросъемном соединении- Плохая затяжка хомута крепления
Доступность : Легкая
Ремонт : Заменить выходной патрубок охлаждающей жидкости системы охлаждения двигателя
Прогрейте двигатель (запустите его и дайте ему поработать в режиме холостого хода без акселерации, без подключения потребителей энергиии и без кондиционера - до включения вентиляторов).
Проверка отсутствия течи охлаждающей жидкости .
ПРИМЕЧАНИЕ : Исчезновение утечки может быть подтверждено использованием сертифицированного прибора контроля системы охлаждения (гаражное оборудование 921 или 2000).
ВНИМАНИЕ : Для дополнения охлаждающей жидкости до необходимого уровня ознакомиться с нотой : Рекомендованные компоненты .
- Этап B9
