Снятие и установка насоса охлаждающей жидкости

Смотри так же:
1. Обязательная замена деталей
Обозначение Количество
Прокладка насоса для охлаждающей жидкости 1
2. Оборудование
Приспособление Номер Обозначение

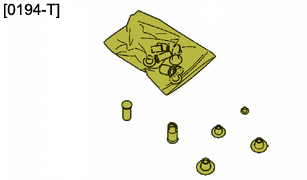

Рисунок : e5ab05lt
[0194-T] (*) Уплотнительные заглушки
(*) Использовать обычное оборудование ремонтного цеха, если специальные инструменты недоступны
3. Предварительные операции
Отсоединить сервисную аккумуляторную батарею .
Слейте жидкость из системы охлаждения двигателя.
Отсоедините, заглушите и отведите в сторону трубки возврата и подачи топлива ; С помощью приспособления [0194-T].
Снимите :
4. Hасос системы охлаждения
4.1. Снятие
Рисунок : b1gg1okd
Снимите :
  • Болт (1)
  • Гайки (2)
  • болтов (4)
  • Насос системы охлаждения (3)
  • Уплотнение
4.2. Установка

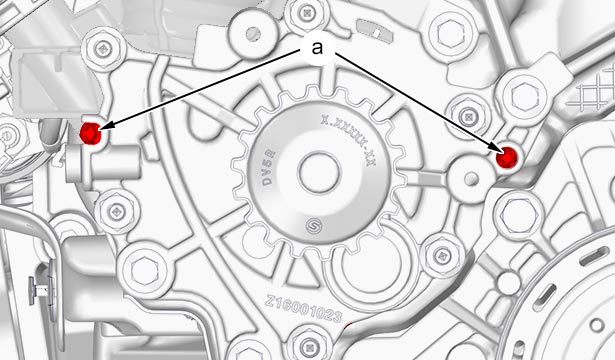

Рисунок : b1gg1old
Проверить расположение направляющих в "a" перед затяжкой.
ВНИМАНИЕ : Плоскости стыка не должны содержать следов ударов или трещин.
Установить :
  • Водяной насос (3) с новой прокладкой
  • болтов (4)
  • Гайки (2)
  • Болт (1)
5. Насос для охлаждающей жидкости в сборе
5.1. Снятие
Снять :

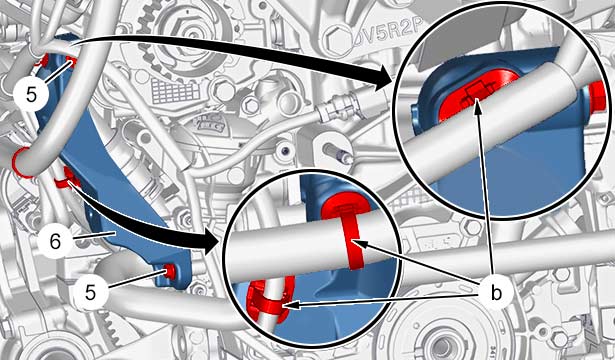

Рисунок : b1gg1ond
Отстегнуть фиксаторы (в "b").
Снимите :
  • болтов (5)
  • Защитный элемент (6)

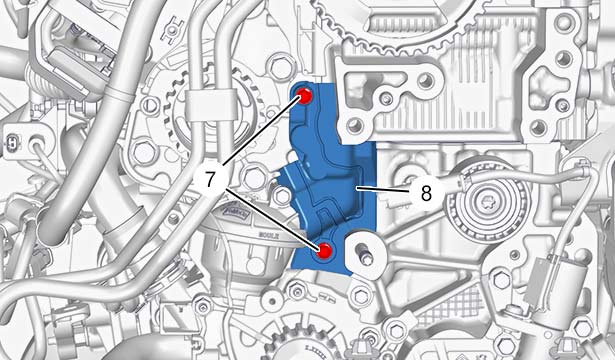

Рисунок : b1gg1ood
Снимите :
  • 2 болтов (7)
  • Кожух газораспределительного механизма (8)

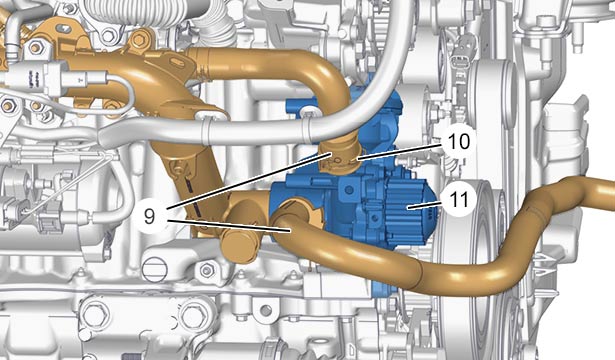

Рисунок : b1gg1opd
(11) Насос для охлаждающей жидкости в сборе.
Отсоедините скобу (10).
Отсоедините трубки (9).

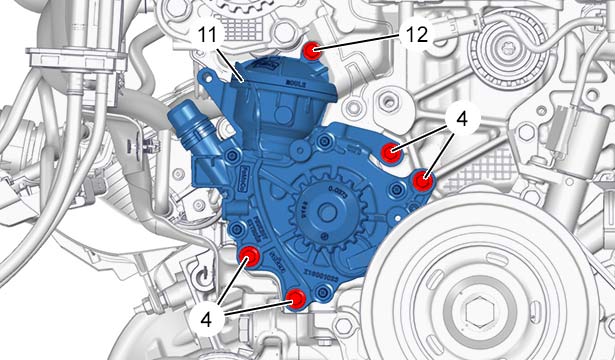

Рисунок : b1gg1oqd
Снимите :
  • болтов (4), (12)
  • Насос охлаждающей жидкости (11)
5.2. Установка
Установить :
  • Насос охлаждающей жидкости (11)
  • болтов (4), (12)
  • трубок (9)
  • Фиксатор (10)
  • Кожух газораспределительного механизма (8)
  • болтов (7)
  • Защитный элемент (6)
  • болтов (5)
Закрепить фиксаторы (в "b").
Установите :
6. Дополнительные операции
Установить :
Присоединить трубки подачи и возврата топлива.
Присоединить сервисную аккумуляторную батарею .
Заполните жидкостью и прокачайте систему охлаждения двигателя.
Опустите автомобиль на землю.
