Снятие и установка блок выхода охлаждающей жидкости

Смотри так же:
1. Обязательная замена деталей
Обозначение Количество
Уплотнение выходного блока охлаждающей жидкости 1
2. Предварительные операции
Отсоединить сервисную аккумуляторную батарею.
Слейте жидкость из системы охлаждения двигателя.
3. Снятие

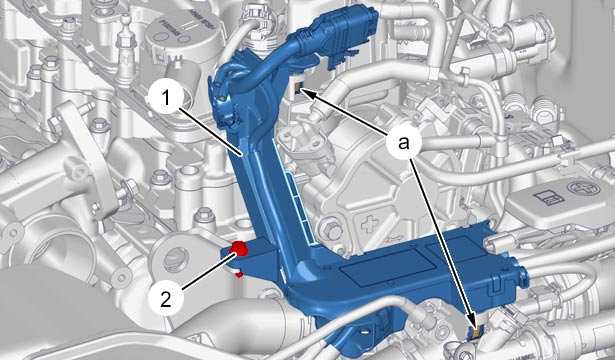

Рисунок : b1gg1p6d
Снимите болт (2).
Открепить оболочку (1) жгута проводов (в "a") ; С помощью маленькой плоской отвертки.
Отодвиньте желоб (1) жгута проводов.
ВНИМАНИЕ : Не используйте режущие инструменты, а также молоток для любых операций  по снятию-установке детали.

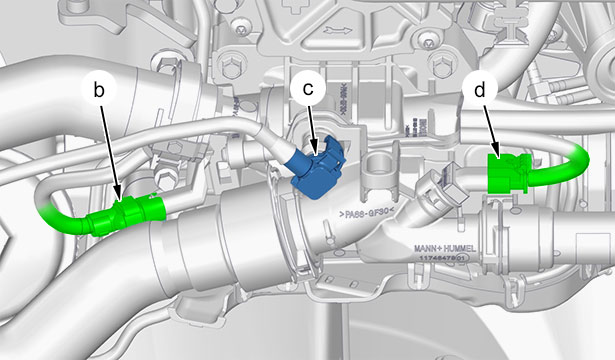

Рисунок : b1gg1p7d
Разъединить :
  • Разъем (в "b")
  • Разъем (в "d")
Отсоедините трубку, идущую к расширительному бачку (в "c") (в зависимости от комплектации).

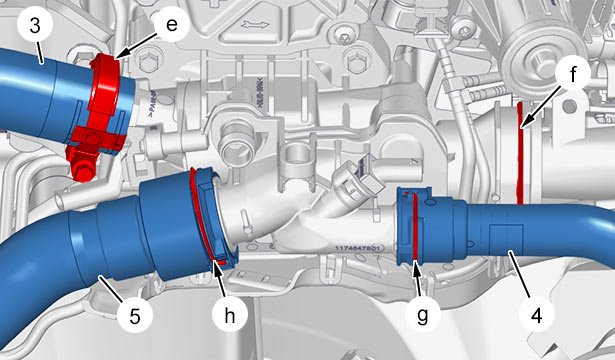

Рисунок : b1gg1p8d
Отсоединить :
  • Зажим (в "f")
  • Зажим (в "g")
  • Зажим (в "h")
Ослабьте хомут (в "e").
Отсоединить и отвести трубки (3), (4), (5) системы охлаждения двигателя.
Рисунок : b1gg1p9d
Открепить подогреваемые трубки присадки (8).
Снять :
  • 4 болтов (7)
  • Блок выхода охлаждающей жидкости (6)
4. Установка
ВНИМАНИЕ : Проверить расположение стопорного кольца в своей проточке.
ВНИМАНИЕ : Заменить прокладку камеры выхода охлаждающей эидкости.

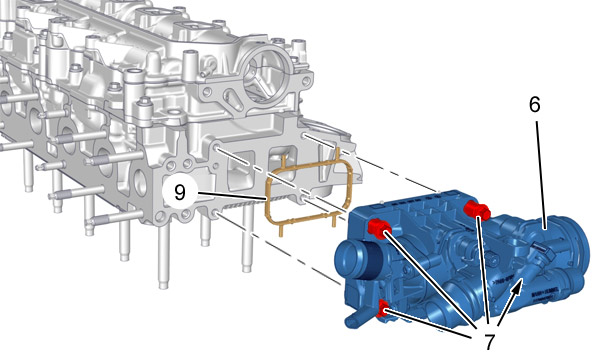

Рисунок : b1gg1pad
Установите :
  • Новое уплотнение (9)
  • Блок выхода охлаждающей жидкости (6)
  • 4 болтов (7)
  • Трубопроводы подогрева присадки (8)
Присоединить трубки (3), (4), (5) системы охлаждения двигателя.
Затяните хомут (в "e").
Снова закрепите в фиксаторе :
  • Защелки(в "h", "f" и "g")
  • Трубку для дегазации (в "c") (в зависимости от комплектации)
Подключить разъемы (в "b" и "d").
Установите :
  • Кожух (1) жгута проводов (в "a")
  • Болт (2)
5. Дополнительные операции
Присоединить сервисную аккумуляторную батарею.
Заполните жидкостью и прокачайте систему охлаждения двигателя.
Запустить двигатель.
Проверить отсутствие утечек.
