Снятие и установка радиатора охлаждения двигателя

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
1. Снятие
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею.
Снимите защитный элемент под двигателем.
Слейте жидкость из системы охлаждения двигателя .
Снять :

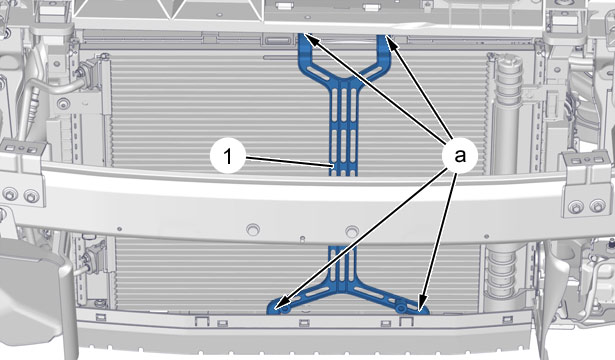

Рисунок : b1gg1mnd
Открепить опору (1) конденсатора кондиционера(в "a").
Снять опору (1) конденсатора кондиционера .
Рисунок : b1gg1mpd
Снять болты (2) и (5).
Отсоединить и отодвинуть конденсатор кондиционера ( 3)(в "b") (На вскрывая систему кондиционирования ).
Снимите радиатор системы охлаждения двигателя (4) сверху.
2. Установка

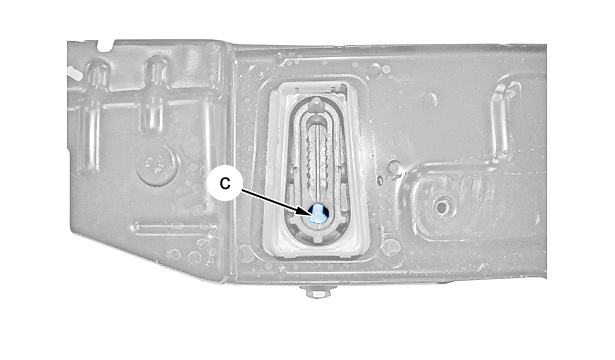

Рисунок : b1gg1mqd
ВНИМАНИЕ : Расположить зажимы радиатора охлаждения двигателя (4)(в "c").
Установите радиатор системы охлаждения (4).
Зафиксировать конденсатор кондиционера (3)(в "b").
Установите :
Заполните жидкостью и прокачайте систему охлаждения двигателя .
Установить защитный щиток под двигателем .
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею.
3. Проверка
Запустить двигатель.
Проверьте герметичность системы охлаждения.
