Блок дозатора впускного воздуха с датчиком положения

Смотри так же:
1. Описание
Рисунок : d4ea0lcd
(1) Блок дозатора впускного воздуха с датчиком положения.
"a" 5-контактный разъем черного цвета.
Датчик положения является датчиком Холла.
2. Назначение
Функции блока дозатора с датчиком положения :
  • Управление давлением впуска для оптимизации степени рециркуляции отработавших газов
  • Запрет прохода воздуха в систему впуска пр прекращении работы двигателя (функция глушения двигателя)
3. Работа

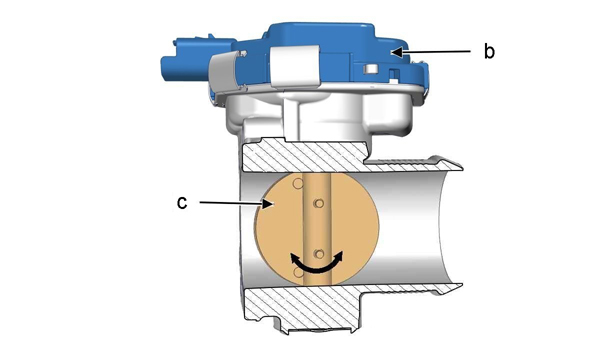

Рисунок : d4ea0ldd
"b" Привод блока впускного воздуха с датчиком положения.
"c" Заслонка.
Привод блока дозатора воздуха "b" получает указание положения от компьютера управления двигателем.
Электродвигатель приводит заслонку "c".
4. Электрические характеристики

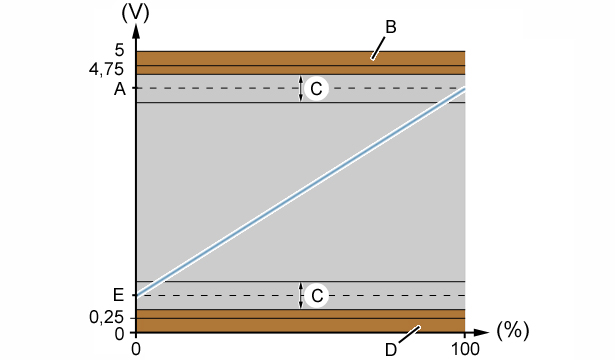

Рисунок : d4ea950d
(V) Напряжение выходного сигнала в Вольтах.
(%) Положение заслонки (0% = открыт ; 100% = закрыт).
"A" Натяжение (напряжение) : Верхнее положение (4,5 В).
"B" Зона диагностики 2.
"C" ±0,1 В.
"D" Зона диагностики 1.
"E" Натяжение (напряжение) : Крайнее нижнее положение (0,5 В).
ПРИМЕЧАНИЕ : Рабочий диапазон датчика положения.
Наименование Минимальный допуск Номинальное значение Максимальный допуск
Напряжение питания датчика положения 4,75 В 5 В 5,25 В
Ток питания датчика положения - 10 мА 20 мА
Напряжение питания электродвигателя - 13,5 В -
Ток питания электропривода - 5 A 5,5 A

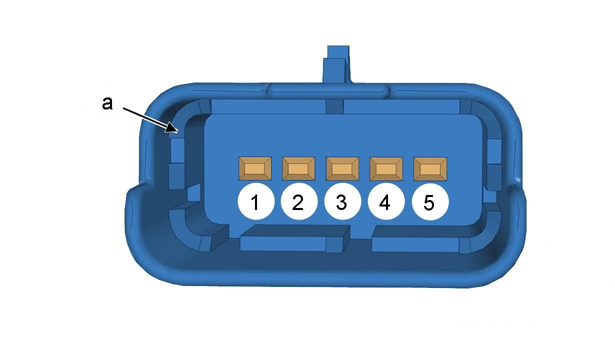

Рисунок : d2aa052d
"a" 5-контактный разъем черного цвета
Номер контакта Назначение контактов разъема
1 Сигнал "+" управления приводом блока впуска воздуха
2 Сигнал "-" управления приводом блока впуска воздуха
3 «масса»
4 Сигнал выхода
5 Питание 5 В
5. "обучение" - инициализация
В случае замены элемента требуется проведение "обучения".
