1. Описание

Рисунок : d4eadhdd

(1) Датчик температуры охлаждающей жидкости.

"a" 2-контактный разъем черного цвета.

Датчик температуры охлаждающей жидкости двигателя - резистивный датчик с отрицательным ТКС (температурным коэффициентом сопротивления) (CTN).

2. Назначение

Датчик температуры охлаждающей жидкости информирует компьютер двигателя о температуре охлаждающей жидкости.

3. Работа

Значение "R" сопротивления CTN ("отрицательный" температурный коэффициент) меняется в зависимости от изменения температуры "T" :

• Если температура "T" растет, значение сопротивления "R" уменьшается
• Если температура "T" падает, значение сопротивления "R" увеличивается

4. Электрические характеристики

4.1. Базовые значения

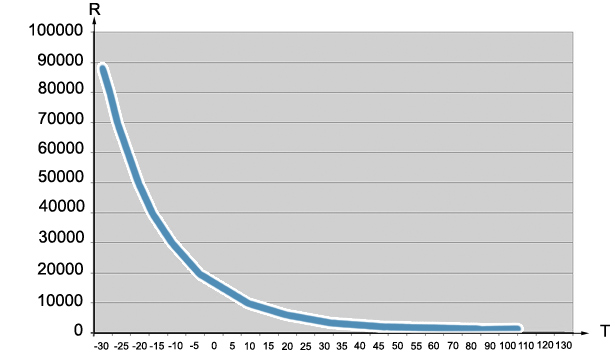

Рисунок : d4ea69yd

(R) Сопротивление (В Ом).

(T) Температура (В градусах Цельсия) ( °C).

Температура (В градусах Цельсия)	Номинальное сопротивление (В Ом)	Минимальное сопротивление (В Ом)	Максимальное сопротивление (В Ом)
-30	87417	82782	95142
-25	64240	60945	68875
-20	47767	46339	49744
-15	35869	34815	37297
-10	27083	26430	27962
-5	20949	20466	21592
0	16120	15755	16610
5	12535	12252	13890
10	9820	9616	10091
15	7733	7573	7943
20	6136	6013	6295
25	4895	4800	5016
30	3942	3868	4037
35	3199	3140	3273
40	2605	2567	2653
45	2135	2106	2173
50	1769	1745	1798
55	1465	1446	1489
60	1223	1209	1242
70	859	851	869
80	619	617	629
90	452	447	459
100	335	331	340
110	252	249	256
120	192	189	196
130	148	146	151

4.2. Электрическое соединение

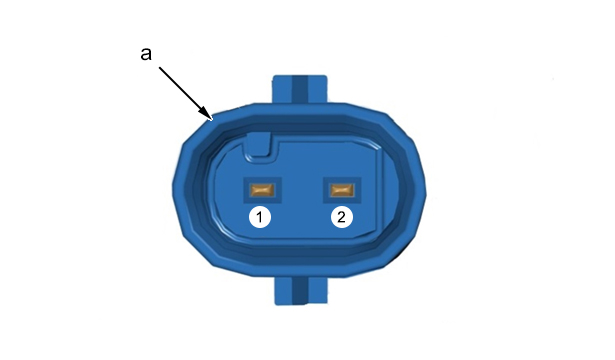

Рисунок : d4eac5yd

"a" 2-контактный разъем черного цвета
Назначение каналов	Принадлежность каналов разъема
1	Информация от датчика температуры охлаждающей жидкости
2	"масса"

5. "обучение" - инициализация

Не установлено.
