Расположение элементов системы подачи топлива

Смотри так же:
Рисунок : b1hb1u4d
(1) Топливный бак.
(2) Топливный насос в сборе с датчиком уровня топлива.

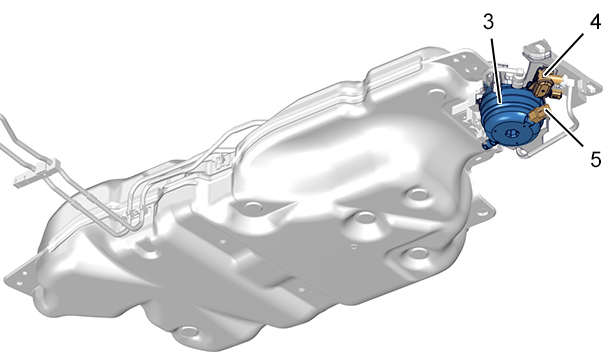

Рисунок : b1hb1u5d
(3) Корпус топливного фильтра.
(4) Подогреватель топлива, встроенный в крышку топливного фильтра.
(5) Датчик наличия воды в топливе.

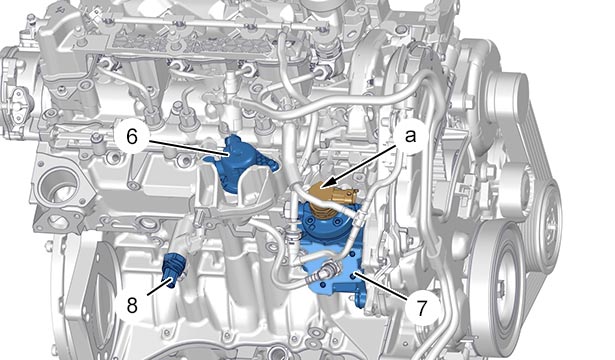

Рисунок : b1hb1u6d
(6) Демпфер пульсаций давления.
(7) Топливный насос высокого давления.
(8) Датчик давления и температуры топлива.
"a" Регулятор расхода топлива.

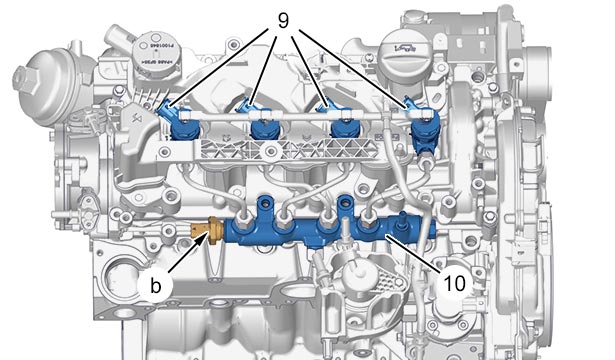

Рисунок : b1hb1u7d
(9) Форсунки дизельного двигателя (1, 2, 3, 4).
(10) Топливная рампа высокого давления .
"b" Топливный датчик высокого давления.
