ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

1. Обязательная замена деталей

Обозначение	Количество
Топливный трубопровод высокого давления	1
Уплотнение (Трубка рециркуляции отработавших газов)	1
Болт (Защитное устройство топливного насоса высокого давления)	2

2. Инструменты

Оборудование :

• Сертифицированный детектор утечек
• Диагностический прибор
• Метчик M6x100

инструмент	Номер	Обозначение

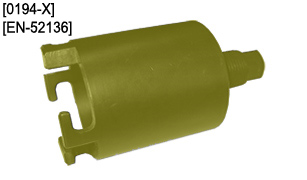

Рисунок : e5ab2bgt	[0194-X][EN-52136]	Съемник шестерни топливного насоса высокого давления

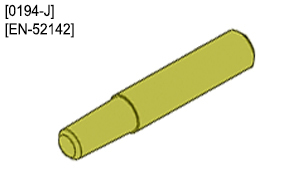

Рисунок : e5ab2bht	[0194-J][EN-52142]	Стопор, препятствующий вращению шестерни топливного насоса высокого давления
Рисунок : e5ab2bit	[0194-A][KM-6349]	Калибровочный штифт топливного насоса высокого давления

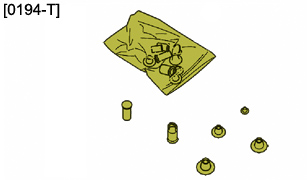

Рисунок : e5ab05lt	[0194-T] (*)	Комплект заглушек

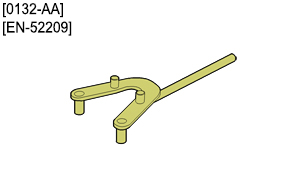

Рисунок : e5ab2bjt	[0132-AA][EN-52209]	Приспособление для блокировки

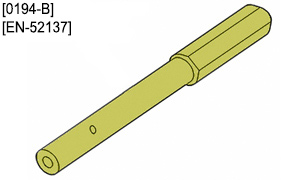

Рисунок : e5ab2bkt	[0194-B][EN-52137]	Штифт для установки в контрольную точку шкива распределительного вала
(*) Использовать обычное оборудование ремонтного цеха, если специальные инструменты недоступны

ОБЯЗАТЕЛЬНО : Соблюдать рекомендации по безопасности и чистоте, специфичные для дизельных двигателей с непосредственным впрыском топлива под высоким давлением (H.D.I) .

3. Предварительные операции

Установить автомобиль на 2-стоечный подъемник .

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею .

Снять (в зависимости от комплектации) :

• Крышка двигателя
• Патрубок подачи воздуха
• Горловина для подвода воздуха

4. Снятие

Снять :

• Воздушный фильтр
• Блок воздушного дозатора
• Патрубок подачи воздуха
• Опора гасителя пульсации топлива при низком давлении
• Гаситель пульсации топлива при низком давлении
• Ремень привода ГРМ

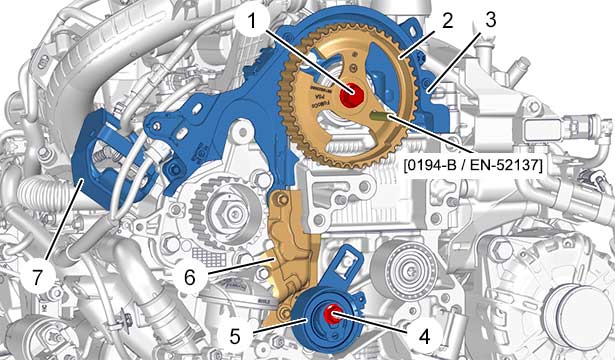

Рисунок : b1hg6bwd

Снять :

• Защиту (7) топливного насоса высокого давления
• Датчик давления и температуры в контуре низкого давления топлива

Отсоедините разъем датчика положения распредвалов.

Отодвиньте жгут электрических проводов от верхнего картера механизма газораспределения.

Снять :

• Приспособление [0194-B / EN-52137]
• Болт (1) ; С помощью приспособления [0132-AA / EN-52209]
• Шкив (2) распределительного вала
• Гайку (4)
• Натяжной ролик ГРМ (5)
• Нижний картер привода ГРМ (6)
• Верхний картер газораспределительного механизма (3)

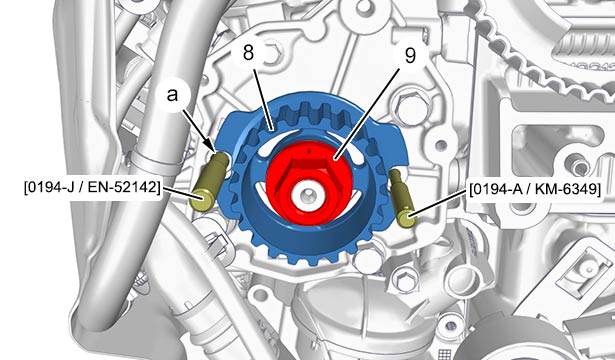

Рисунок : b1hg6c1d

Снять приспособление [0194-A / KM-6349].

Заблокировать шкив (8) топливного насоса высокого давления (в "a") ; С помощью приспособления [0194-J / EN-52142].

Отвернуть гайку (9).

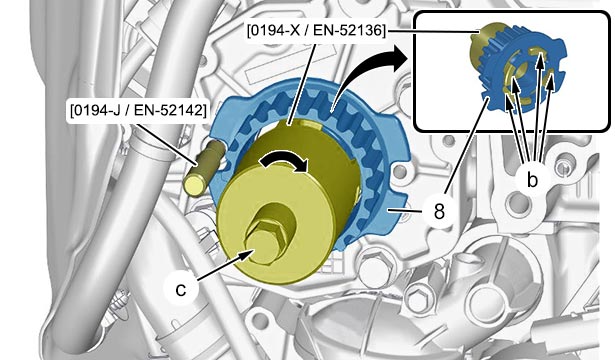

Рисунок : b1hg6c5d

Установите приспособление [0194-X / EN-52136] в канавки шкива (8) топливного насоса высокого давления (в "b").

Поверните вручную приспособление [0194-X / EN-52136] до упора по часовой стрелке.

Затянуть болт "c" приспособления [0194-X / EN-52136] для снятия шкива (8) вала топливного насоса высокого давления.

Снимите приспособления [0194-X / EN-52136]и [0194-J / EN-52142].

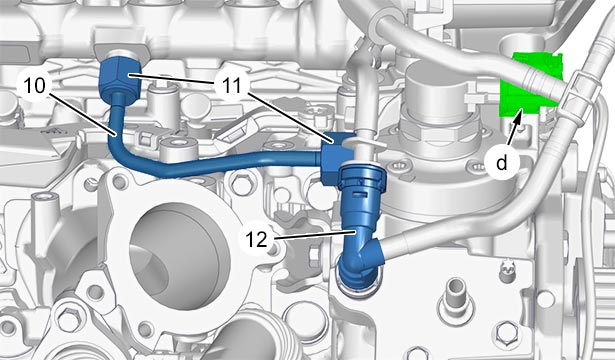

Рисунок : b1hg5uod

Отсоединить разъем (в "d").

ВНИМАНИЕ : Перед отсоединением очистите все фитинги топливных трубопроводов низкого давления (при необходимости).

ВНИМАНИЕ : Заглушите все открытые отверстия контура высокого давления топлива ; С помощью пробок [0194-T].

Отсоединить и заглушить трубки (12).

ВНИМАНИЕ : Промыть штуцеры (11) топливных трубок подачи высокого давления (10) перед их ослаблением.

Ослабьте соединительные элементы ((11)) трубки подачи топлива высокого давления ((10)).

Снимите топливную трубку высокого давления (10).

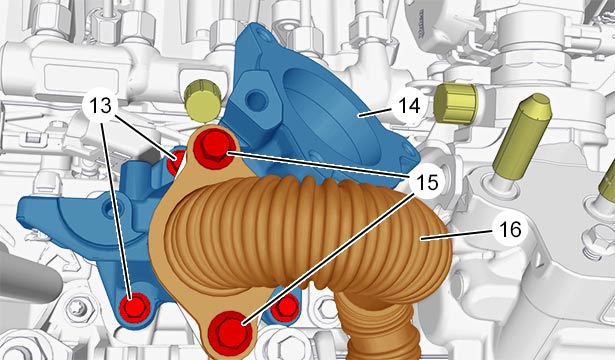

Рисунок : b1hg5upd

Отвернуть 2 болт (15).

Отсоединить трубку (16) рециркуляции отработавших газов ; Снимите прокладку.

Снять :

• 2 болтов (13)
• Патрубок подачи воздуха (14)

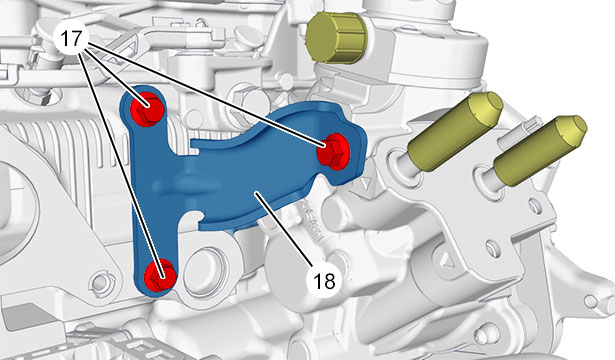

Рисунок : b1hg5uqd

Снять :

• 3 болтов (17)
• Заднюю опору (18) топливного насоса высокого давления

Рисунок : b1hg5urd

(21) Топливный насос высокого давления.

Снять :

• Болт (19)
• 3 болтов (20)

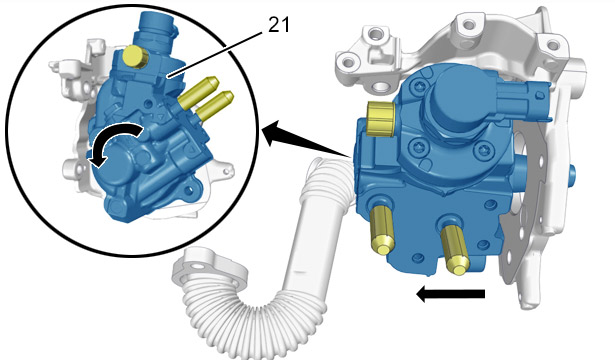

Рисунок : b1hg5usd

Выполнить операции в порядке, указанном ниже :

• Снять топливный насос высокого давления (21) с опоры (Как показано стрелкой )
• Поверните топливный насос высокого давления (21) в направлении внутренней части двигателя внутреннего сгорания
• Снять топливный насос высокого давления (21)

5. Установка

ОБЯЗАТЕЛЬНО : Соблюдать рекомендации по безопасности и чистоте, специфичные для дизельных двигателей с непосредственным впрыском топлива под высоким давлением (H.D.I) .

ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .

ВНИМАНИЕ : В случае, если замена топливного насоса высокого давления (21) не производится, почистите резьбу винтов защитного устройства (7).

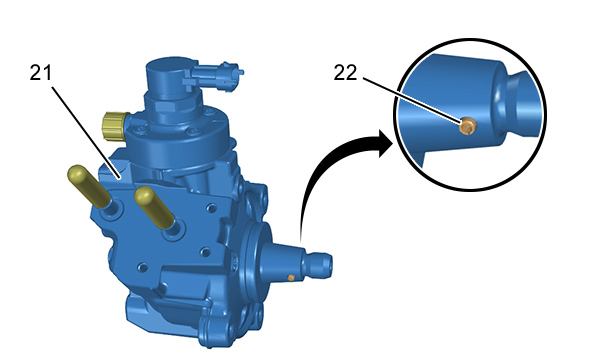

Рисунок : b1hg5utd

Проверьте присутствие штифта (22) на оси топливного насоса высокого давления (21).

Установить топливный насос высокого давления (21) на опору .

Установите :

• Болты (19), (20)
• Заднюю опору (18) топливного насоса высокого давления (21)
• 3 болтов (17)
• Патрубок подачи воздуха (14)
• 2 болтов (13)
• Трубка рециркуляции отработавших газов ‎(16) (с новым уплотнением )
• болтов (15)

ВНИМАНИЕ : При каждой разборке заменять трубки высокого давления топлива .

Снять пробки [0194-T].

Установите новую трубку подачи топлива высокого давления (10).

Предварительно затянуть штуцеры (11) топливной трубки высокого давления (10).

Затянуть штуцеры (11) топливной трубки высокого давления (10).

Присоединить шланги ‎ (12).

Заново подсоедините разъем (в "d").

Установите шкив (8) топливного насоса высокого давления (21).

Установить приспособление [0194-J / EN-52142] в зоне топливного насоса высокого давления (21).

Установить на место гайку (9) ; С помощью приспособления [0194-J / EN-52142].

Снять приспособление [0194-J / EN-52142].

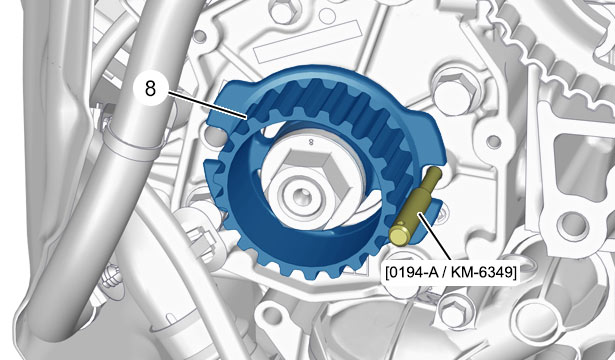

Рисунок : b1hg6c9d

ПРИМЕЧАНИЕ : При регулировке ГРМ, зафиксируйте шкив (8) топливного насоса высокого давления (21) ; С помощью штифта [0194-A / KM-6349].

Установите :

• Верхний картер газораспределительного механизма (3)
• Нижний картер привода ГРМ (6)
• Натяжной ролик ГРМ (5)
• Гайку (4)
• Шкив (2) распределительного вала
• Болт (1) ; С помощью приспособления [0132-AA / EN-52209]
• Приспособление [0194-B / EN-52137]
• Ремень привода ГРМ
• Жгут проводов верхнего картера привода ГРМ (3)

Подключить разъем датчика положения распредвала.

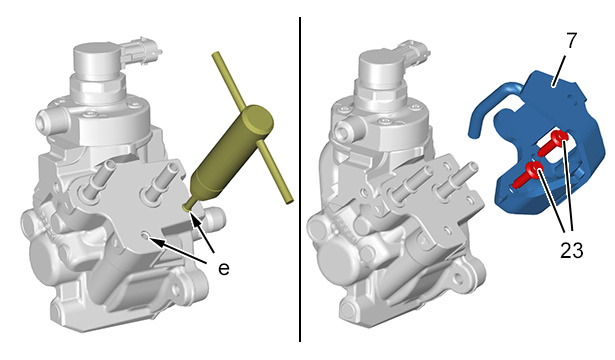

Рисунок : b1hg8nod

ВНИМАНИЕ : Регулярно заменяйте винты (23) защитного устройства (7) топливного насоса высокого давления (21).

Почистите резьбы (в "e") ; С помощью метчика M6x100.

Установите :

• Датчик давления и температуры в контуре низкого давления топлива
• Защиту (7) топливного насоса высокого давления (21)
• болтов (23) (новых)
• Гаситель пульсации топлива при низком давлении
• Опора гасителя пульсации топлива при низком давлении
• Патрубок подачи воздуха
• Блок воздушного дозатора
• Воздушный фильтр

6. Проверка топливного насоса высокого давления

Операции, которые следует выполнить :

• Подсоединить диагностический прибор
• Войти в подменю : Регулировка топливного насоса высокого давления

ПРИМЕЧАНИЕ : При несоответствии этого значения норме возобновите операцию.

7. Дополнительные операции

Установите :

• Горловина для подвода воздуха
• Патрубок подачи воздуха
• Решетку воздухозаборника перед ветровым стеклом
• Рычаги переднего стеклоочистителя
• Крышка двигателя
• Автомобиль на его колеса

Заполните топливный контур ; С помощью диагностического прибора :

• Подсоединить диагностический прибор
• Войти в подменю : Создание давления в системе питания топливом

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею .

8. Контроль герметичности

ВНИМАНИЕ : Распылить вещество - определитель течи на соединения форсунок и на общую топливную рампу высокого давления .

ВНИМАНИЕ : Замените неисправные детали.

Установить автомобиль на 2-стоечный подъемник .

Распылить вещество - определитель течи на соединения топливной магистрали высокого давления.

Дождаться высыхания состава .

Запустить ДВС .

Проверьте отсутствие утечек топлива.

Увеличить частоту вращения двигателя до 2500 об/мин.

Проверьте отсутствие утечек топлива.

Опустите автомобиль на землю.

Провести ходовое испытание.

Проверьте отсутствие утечек топлива.

Остановите двигатель.
