Данная методика включает в себя 2 типа диагностики.
1.1. Диагностика по известным случаям
Данный метод применяется, если зоны утечек неизвестны.
В таблице приведены наиболее вероятные зоны утечек.
Перечень приведен в порядке уменьшения вероятности появления утечек.
1.2. Диагностика по зонам
Данный метод применяется, если зоны утечек определены.
Для каждой зоны приведен список герметичных соединений, подлежащих проверке.
Перечень приведен в последовательности выполнения демонтажа (от самых доступных до наименее доступных мест), а затем по снижению вероятности появления утечек.
2. Очистка зоны утечки
Очистите и обезжирьте зоны утечки, пользуясь сертифицированными очистителями.
Зона очистки / Обезжирить
Особенность’
Упаковка
Поставщик
Все зоны, за исключением тормозных дисков, тормозных колодок и тормозных барабанов
P.A.E (Prêt À l’Emploi) - готовые к использованию
Аэрозоль 650 мл
ABAX RAVICOLOR
1-литровая канистра
1-литровая канистра
HENKEL
5-литровая канистра
ABAX RAVICOLOR
SODIMAC
20-литровая канистра
ABAX RAVICOLOR
SODIMAC
Концентрированная
5-литровая канистра
ABAX RAVICOLOR
20-литровая канистра
20-литровая канистра
SODIMAC
Зоны тормозных дисков, тормозных колодок и тормозных барабанов
P.A.E (Prêt À l’Emploi) - готовые к использованию
Аэрозоль 500 мл
BARDHAL
Очистите и высушите зоны очистки.
3. Помощь при диагностике, исходя из известных данных
7.1. Этап C1 - Трубопровод питания топливом на топливном фильтре (В зависимости от комплектации)

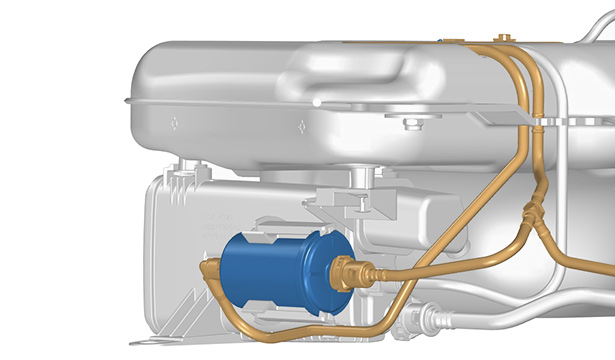

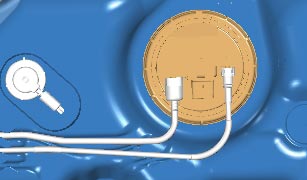

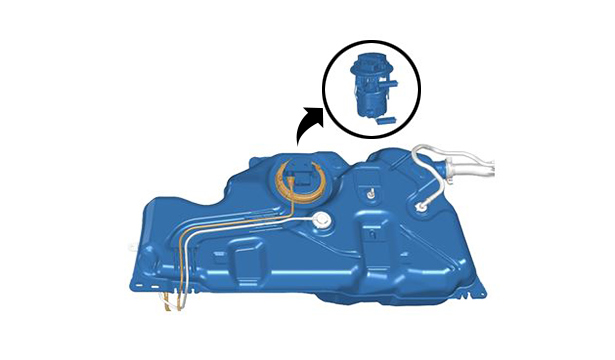

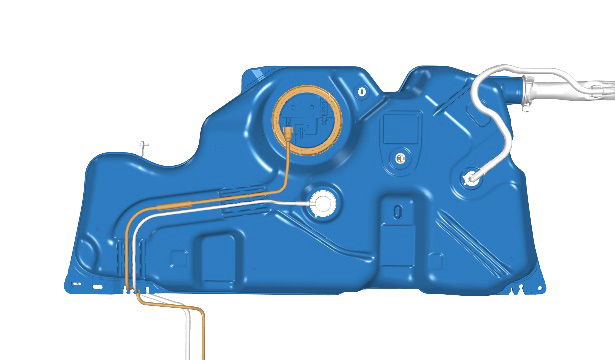

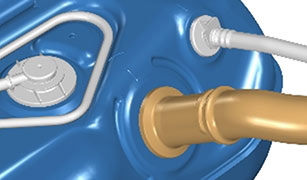

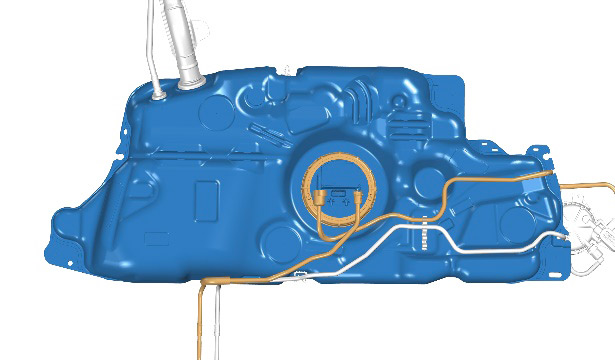

Бензиновый двигатель с выносным топливным фильтром (Задняя зона)
Локализация утечки
Информация

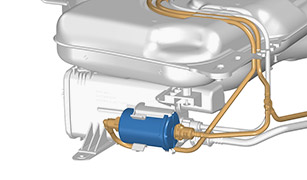

Рисунок : d6ay53tt
Герметичность- 2 уплотнительных кольца в быстроразъемном соединении- Трубка напрессованная на бастроразъемное соединение
Вероятность : Слабый
Возможные причины- Дефект герметичности прокладок- Повреждение быстроразъемного соединения- Плохое соединение трубопровода с быстросъемным соединительным элементом
Доступность : Средняя
Ремонт : Заменить дефектные топливные трубки

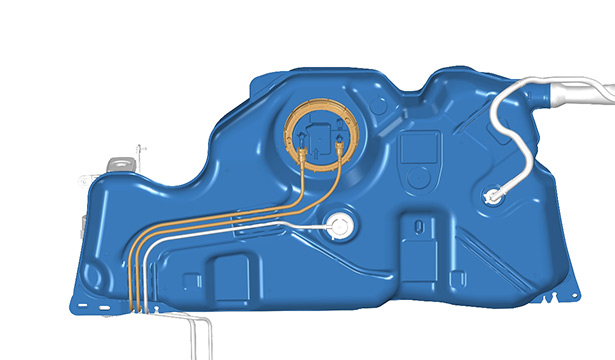

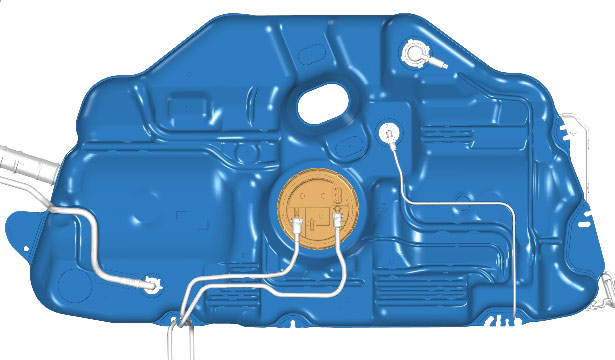

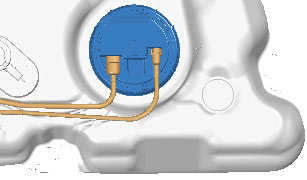

Дизельный двигатель с выносным топливным фильтром (Задняя зона)
Локализация утечки
Информация

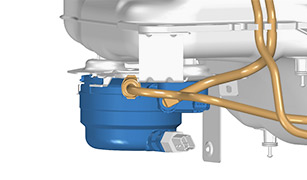

Рисунок : d6ay53ut
Герметичность- 2 уплотнительных кольца в быстроразъемном соединении- Дополнительный уплотнитель на наконечнике- Трубка напрессованная на бастроразъемное соединение- Шланг напресован на наконечник
Вероятность : Слабый
Возможные причины- Нарушение герметичности одной или нескольких уплотнительных прокладок- Повреждение быстроразъемного соединения- Повреждение наконечника- Плохое соединение трубопровода с быстросъемным соединительным элементом- Плохая напрессовка шланга на наконечник
Доступность : Средняя
Ремонт : Заменить дефектные топливные трубки

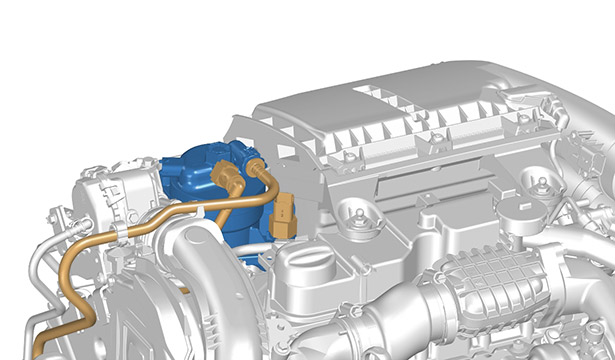

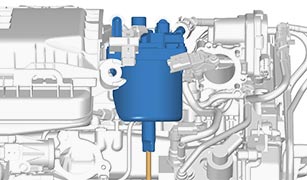

Дизельный двигатель с топливным фильтром в моторном отсеке
Локализация утечки
Информация

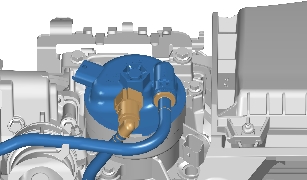

Рисунок : d6ay26vt
Герметичность- 2 уплотнительных кольца в быстроразъемном соединении- Дополнительный уплотнитель на наконечнике- Трубка напрессованная на бастроразъемное соединение- Шланг напресован на наконечник
Вероятность : Слабый
Возможные причины- Нарушение герметичности одной или нескольких уплотнительных прокладок- Повреждение быстроразъемного соединения- Повреждение наконечника- Плохое соединение трубопровода с быстросъемным соединительным элементом- Плохая напрессовка шланга на наконечник
Доступность : Легкая
Ремонт : Заменить дефектные топливные трубки
7.2. Этап C2 - Датчик наличия воды в топливе (В зависимости от комплектации)
Дизельный двигатель с выносным топливным фильтром (Задняя зона)
Локализация утечки
Информация

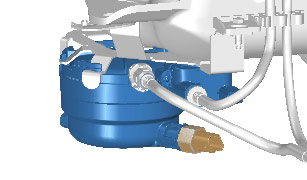

Рисунок : d6ay53vt
Герметичность- Датчик с резьбовым креплением на топливном фильтре- Сальник
Вероятность : Слабый
Возможные причины- Нарушение герметичности прокладки- Плохая затяжка датчика
Доступность : Средняя
Ремонт :Заменить прокладку или датчик, если это необходимо
Дизельный двигатель с топливным фильтром в моторном отсеке
Локализация утечки
Информация

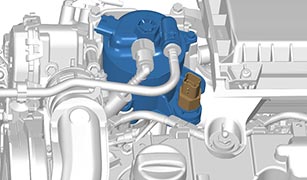

Рисунок : d6ay53wt
Герметичность- Датчик с резьбовым креплением на топливном фильтре- 1 Сальник
Вероятность : Слабый
Возможные причины- Нарушение герметичности прокладки- Плохая затяжка датчика
Доступность : Легкая
Ремонт : Заменить прокладку или датчик, если это необходимо
7.3. Этап C3 - Блок топливного фильтра (В зависимости от комплектации)
Дизельный двигатель с топливным фильтром в моторном отсеке
Локализация утечки
Информация

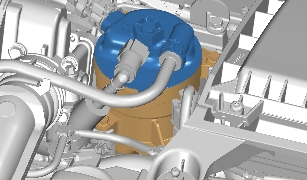

Рисунок : d6ay26wt
Герметичность- 1 Дефект прокладки- Болт
Вероятность : Слабый
Возможные причины- Плохая затяжка болтов крепления- Нарушение герметичности прокладки- Отсутствие прокладки
Доступность : Легкая
Ремонт : Заменить блок топливного фильтра
7.4. Этап C4 - Болт прокачки топливного фильтра (В зависимости от комплектации)
Дизельный двигатель с выносным топливным фильтром (Задняя зона)
Локализация утечки
Информация

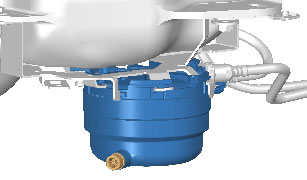

Рисунок : d6ay4z6t
Герметичность- Пробка прокачки - Сальник
Вероятность : Слабый
Возможные причины- Нарушение герметичности прокладки- Неудовлетворительная затяжка винта прокачки
Доступность : Средняя
Ремонт : Заменить сливную пробку или уплотнительное кольцо
7.5. Этап C5 - Трубка системы прокачки на топливном фильтре (В зависимости от комплектации)
Дизельный двигатель с топливным фильтром в моторном отсеке
