Топливный датчик высокого давления

Смотри так же:
1. Описание

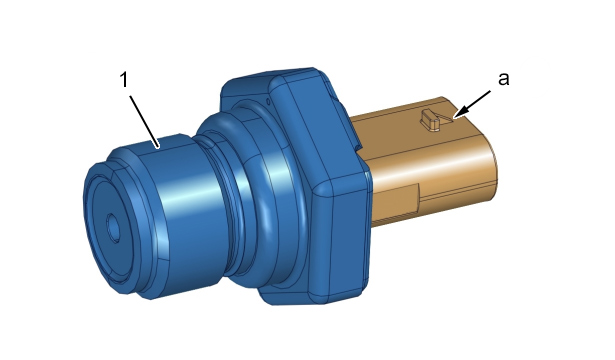

Рисунок : d4eadjpd
(1) Топливный датчик высокого давления.
"a" 3-контактный разъем черного цвета.
Датчик высокого давления топлива относится к пьезорезистивному типу, его сопротивление меняется в зависимости от давления, оказываемого на его диафрагму.
2. Назначение
Датчик высокого давления топлива измеряет величину высокого давления в топливной рампе высокого давления.
3. Работа
Рисунок : b1ha0akd
"b" Пластина с тензометром.
"c" Диафрагма.
"d" Попадание топлива в датчик высокого давления топлива.
Датчик является пассивным датчиком со встроенной электроникой, питаемый от компьютера управления двигателем (в + 5V).
Сопротивление датчика варьируется в зависимости от давления, действующего на его диафрагму (С ростом давления возрастает сопротивление).
4. Электрические характеристики

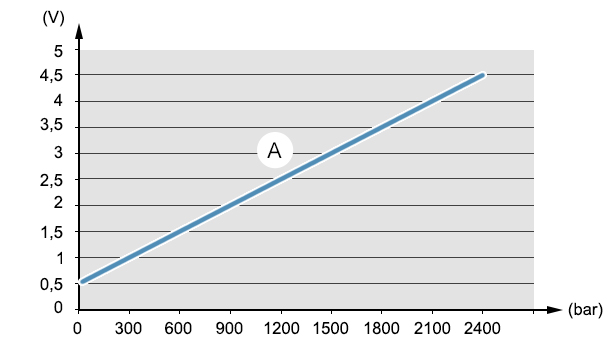

Рисунок : d4eadjsd
"A" Кривая изменения напряжения датчика высокого давления топлива пропорционально давлению топлива в общей топливной рампе высокого давления.
"V" Выходное напряжения датчика высокого давления топлива при напряжении питания 5 В (Вольт).
"bar" Давление топлива в общей топливной рампе высокого давления (В бар).
Выходное напряжения датчика высокого давления топлива пропорционально давлению топлива в общей топливной рампе высокого давления.
Обозначение Значение
Напряжение питания 5 ± 0,25 В
Ток питания 15 мА
Диапазон измеряемого давления 0 ≤ измеряемое давление ≤ 2400 бар
Максимальное давление, не вызывающее окончательное повреждение датчика 2600 бар
Максимальное допускаемое давление, не вызывающее механического разрушения датчика 3000 бар

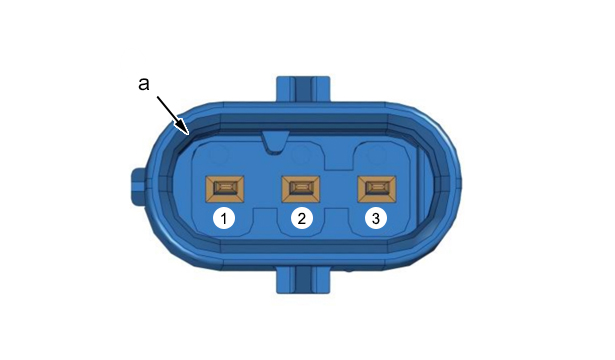

Рисунок : d4eadjtd
"a" 3-контактный разъем черного цвета
Назначение каналов Принадлежность каналов разъема
1 "масса"
2 Сигнал выхода
3 Напряжение питания
5. "обучение" - инициализация
Не установлено.
