Снятие - установка топливного насоса и датчик уровня топлива в баке

• ДАТЧИК УРОВНЯ ТОПЛИВА В ТОПЛИВНОМ БАКЕ ➠ Каталог детелей
• Диагностика утечек топлива двигателя 1.5 BlueHDi DV5RC ➠ Диагностика
• Дизельные топливные форсунки ➠ Описание и работа
• КОМПЛЕКТ ТРУБОК ФОРСУНОК ➠ Каталог деталей
• КРЕПЛЕНИЕ ТРУБОПРОВОДА ТОПЛ. ФИЛЬТРА ➠ Каталог деталей
• КРОНШТЕЙН ТОПЛИВНОГО НАСОСА ➠ Каталог деталей
• Проверка контура добавления присадок к топливу ➠ Диагностика
• Работа системы питания топливом ➠ Описание и работа
• Расположение элементов системы подачи топлива ➠ Описание и работа
• Снятие - установка быстросъемных соединений трубопроводов ➠ Демонтаж
• Снятие - установка датчика температуры и низкого давления ➠ Демонтаж
• Снятие - установка дизельных топливных форсунок ➠ Демонтаж
• Снятие - установка топливного бака на Citroen C5 Aircross ➠ Демонтаж
• Снятие - установка топливного насоса высокого давления (ТНВД) ➠ Демонтаж
• Снятие - установка топливного фильтра ➠ Демонтаж
• Топливная система двигателя DV5RC ➠ Раздел с описанием и работой
• Топливный датчик высокого давления ➠ Описание и работа
• Топливный насос в сборе с датчиком уровня топлива ➠ Описание и работа
• Топливный насос высокого давления ➠ Описание и работа
• ФИЛЬТР ТОНКОЙ ОЧИСТКИ ТОПЛИВА ➠ Каталог деталей
• Электрический подогреватель топлива ➠ Описание и работа

ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

ВНИМАНИЕ : Из соображений обеспечения чистоты рекомендуется снимать узел насоса-датчика уровня топлива при минимально возможном уровне топлива в топливном баке.

1. Обязательная замена деталей

Обозначение	Количество
Прокладка узла топливного насоса и датчика уровня топлива	1

2. Оборудование

Приспособление	Номер	Обозначение

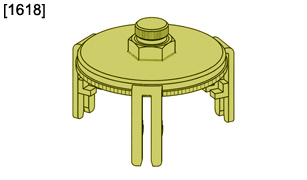

Рисунок : e5ab09pt	[1618]	Ключ для снятия и установки круглой гайки датчика уровня топлива

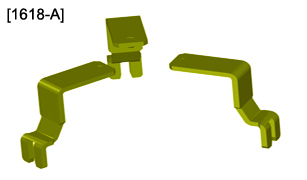

Рисунок : e5ab1iyt	[1618-A]	Комплект захватов для ключа для снятия - установки кольцевой гайки крепления датчика уровня топлива

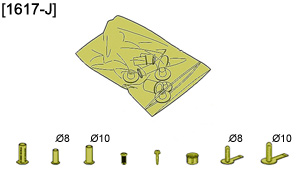

Рисунок : e5ag03lt	[1617-J]	Уплотнительные заглушки

3. Предварительные операции

Выждать 30 минут после остановки двигателя перед тем, как отсоединить топливолпроводы.

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею.

Слейте топливо из бака (при необходимости).

Приподнимите :

• Подушка левого заднего сиденья
• Коврик

4. Снятие

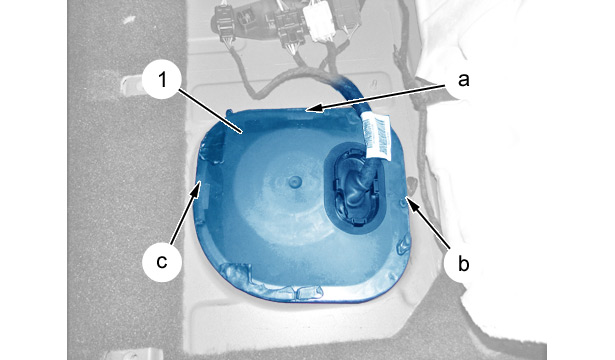

Рисунок : b1hg455d

Осторожно открепить крышку (1) ; В следующем порядке :

• (в "a")
• (в "b")
• (в "c")

Снять заглушку (1).

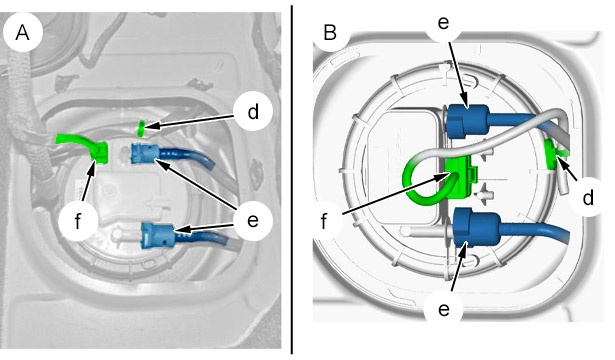

Рисунок : b1hg4add

Сборка А :

• Отсоединить разъем (в "f")
• Отделите жгут проводов (в "d")

Сборка В :

• Отсоединить разъем (в "f")
• Отделите жгут проводов (в "d")

ВНИМАНИЕ : Перед отсоединением очистите быстроразъемные соединения (в "e").

ВНИМАНИЕ : Заглушите быстроразъемных крепежных элементов трубок (в "e") ; С помощью приспособления [1617-J].

Отсоедините быстроразъемных крепежных элементов трубок (в "e").

Рисунок : b1hg546d

ВНИМАНИЕ : При снятии защитить с помощью впитывающей влагу бумаги края колодца для датчика уровня топлива ; Немедленно подставить ёмкость под корпус узла топливного насоса и датчика уровня топлива.

ВНИМАНИЕ : После снятия узла в сборе насоса/датчика уровня топлива (5), Сразу же навинтить кольцевую гайку (2) на топливный бак, чтобы избежать деформации гнезда датчика уровня топлива (Риск утечки топлива).

Снять :

• Круглая гайка (2) ; При помощи приспособлений [1618], [1618-A]
• Насос в сборе с датчиком уровня топлива (5) ; Не повредите и не деформируйте рычаг поплавка (4)
• Уплотнение (3)

Установите круглую гайку (2) на топливный бак .

5. Установка

ВНИМАНИЕ : Не повредите прокладку (3) и рычаг поплавка (4).

Cнять круглую гайку (2) ; При помощи приспособлений [1618], [1618-A].

Установите :

• Новая прокладка (3)
• Насос в сборе с датчиком уровня топлива (5) ; Не повредите и не деформируйте рычаг поплавка (4)

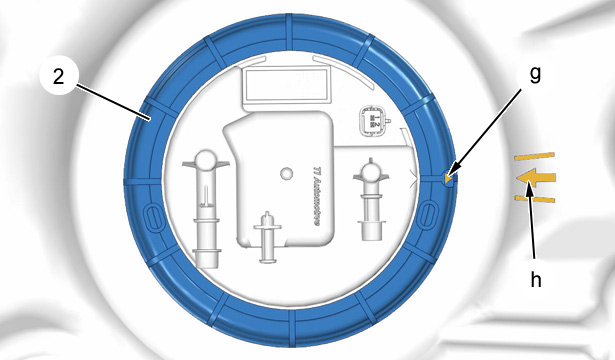

Рисунок : b1hg458d

Установите круглую гайку (2) ; Затянуть с помощью приспособления [1618], [1618-A].

ВНИМАНИЕ : Совместите стрелку "g" круглая гайка (2) с меткой "h" топливного бака .

Снимите приспособления [1618], [1618-A].

Заново подсоедините разъем (в "f").

Прикрепите жгут проводов (в "d").

Снять приспособление [1617-J] (в "e").

Присоедините быстроразъемных крепежных элементов трубок (в "e").

Снова прикрепите заглушку (1) (Соблюдая осторожность) (в "a", "b" и "c").

Установите на место заглушку (1).

Подкачать в течение 120 секунд вручную топливным насосом топливо для заполнения топливного контура (в зависимости от комплектации).

6. Дополнительные операции

Установите :

• Коврик
• Подушка левого заднего сиденья

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею.

Заполнить бак топливом (при необходимости).

Проверьте функционирование указателя уровня топлива на панели приборов .

7. Контроль герметичности

Запустить двигатель.

Оставить двигатель работающим на холостом ходу в течение 2 минут.

Проверить :

• Отсутствие утечек
• Отсутствие пузырьков воздуха в контуре возврата

Остановить двигатель.
