Снятие - установка топливного бака на Citroen C5 Aircross

• ДАТЧИК УРОВНЯ ТОПЛИВА В ТОПЛИВНОМ БАКЕ ➠ Каталог детелей
• Диагностика утечек топлива двигателя 1.5 BlueHDi DV5RC ➠ Диагностика
• Дизельные топливные форсунки ➠ Описание и работа
• КОМПЛЕКТ ТРУБОК ФОРСУНОК ➠ Каталог деталей
• КРЕПЛЕНИЕ ТРУБОПРОВОДА ТОПЛ. ФИЛЬТРА ➠ Каталог деталей
• КРОНШТЕЙН ТОПЛИВНОГО НАСОСА ➠ Каталог деталей
• Проверка контура добавления присадок к топливу ➠ Диагностика
• Работа системы питания топливом ➠ Описание и работа
• Расположение элементов системы подачи топлива ➠ Описание и работа
• Снятие - установка быстросъемных соединений трубопроводов ➠ Демонтаж
• Снятие - установка датчика температуры и низкого давления ➠ Демонтаж
• Снятие - установка дизельных топливных форсунок ➠ Демонтаж
• Снятие - установка топливного насоса высокого давления (ТНВД) ➠ Демонтаж
• Снятие - установка топливного насоса и датчик уровня топлива в баке ➠ Демонтаж
• Снятие - установка топливного фильтра ➠ Демонтаж
• Топливная система двигателя DV5RC ➠ Раздел с описанием и работой
• Топливный датчик высокого давления ➠ Описание и работа
• Топливный насос в сборе с датчиком уровня топлива ➠ Описание и работа
• Топливный насос высокого давления ➠ Описание и работа
• ФИЛЬТР ТОНКОЙ ОЧИСТКИ ТОПЛИВА ➠ Каталог деталей
• Электрический подогреватель топлива ➠ Описание и работа

ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

1. Оборудование

Оборудование : Подъемник.

2. Предварительные операции

Установить автомобиль на 2-стоечный подъемник .

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею.

Слейте топливо из бака .

Снять :

• Заднее правое колесо
• Задний правый подкрылок
• Правую и левую защиты под топливным баком
• Выпускная система
• Термоэкран
• Топливный фильтр в сборе с кронштейном

3. Снятие

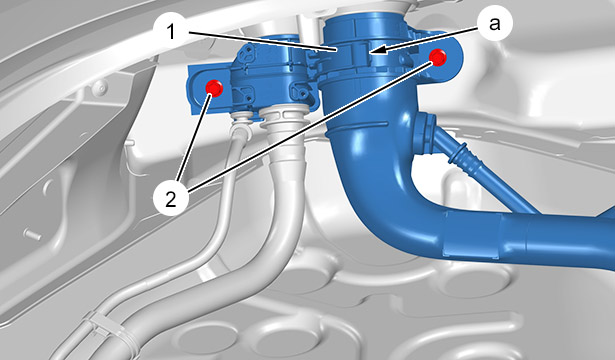

Рисунок : b1hg7d2d

Снять болт (2).

Отсоединить(в "a").

Отодвинуть узел заправочной горловины (1) и топливного бака .

Рисунок : b1hg6kmd

Открепить трубопровод подогрева карбамида (в "b").

Поддерживать топливный бак (3) ; С помощью приспособления для вывешивания агрегатов.

Снять :

• Гайки (6)
• болтов (5)
• Удерживающий хомут (4) топливного бака (3)

ВНИМАНИЕ : Направляйте заливную горловину топливного бака (3), чтобы не было зажимов с прилегающими деталями.

Отвести заливную горловину от крыла .

Опустить топливный бак (3) ; С помощью приспособления для вывешивания агрегатов.

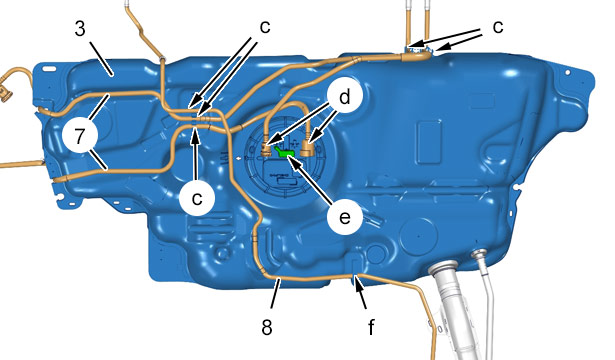

Рисунок : b1hg6kpd

Открепить и сдвинуть трубопроводы подачи и возврата топлива (7)(в "c").

Отсоединить разъем(в "e").

Открепить трубопровод подогрева карбамида (8)(в "f").

Отсоединить топливные трубки (в "d").

Снять топливный бак (3).

4. Установка

ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки.

Моменты затяжки :

• Выпускная система
• Элементы системы подачи топлива
• Диски

Направить заливную горловину топливного бака между поперечиной заднего моста и полом автомобиля.

Расположить топливный бак ( 3) под автомобилем в 15 см от его местоположения.

Подсоедините топливные трубки (в "d").

Заново подсоедините разъем (в "e").

Прикрепить :

• Трубопроводы подогрева присадки (8)(в "f")
• Трубки подвода и отвода топлива ( 7)(в "c")

Установить на место топливный бак (3).

Закрепить трубопровод подогрева карбамида (8)(в "b").

Установите :

• Топливный бак (3)
• Удерживающий хомут (4) топливного бака (3)
• болтов (5)
• Гайки (6)

Сдвинуть подъемник .

Установить на место заливную горловину в сборе (1) бачка карбамида.

Снова закрепите в фиксаторе(в "a").

Установите болты (2).

5. Дополнительные операции

Установите :

• Топливный фильтр в сборе с кронштейном
• Термоэкран
• Выпускная система
• Правую и левую защиты под топливным баком
• Задний правый подкрылок
• Заднее правое колесо

Заправить топливо в топливный бак (3) .

Опустите автомобиль на землю.

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею.

Прокачать топливный контур (Включить и выключить зажигание 2 раза ).

Запустить двигатель.

Проверить :

• Отсутствие протечек
• Работоспособность датчика уровня топлива

Остановить двигатель.
