Снятие - установка датчика температуры и низкого давления

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
1. Обязательная замена деталей
Обозначение Количество
Болт (Защитное устройство топливного насоса высокого давления) 2
2. Оборудование
Оборудование : Метчик M6x100.
Приспособление Номер Обозначение

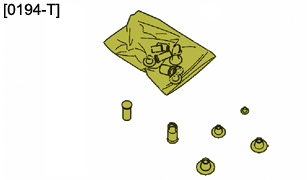

Рисунок : e5ab05lt
 [0194-T] (*) Уплотнительные заглушки
(*) Использовать обычное оборудование ремонтного цеха, если специальные инструменты недоступны
3. Снятие
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею .
Установить автомобиль на подъемник .

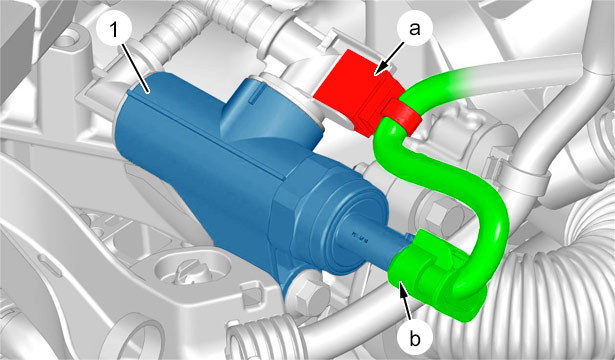

Рисунок : b1hg5t7d
ПРИМЕЧАНИЕ : Операция осуществляется через верхнюю часть автомобиля.
Отстегните жгут проводов (в "a").
Отсоединить разъем датчика (1) давления и температуры в контуре низкого давления топлива(в "b").

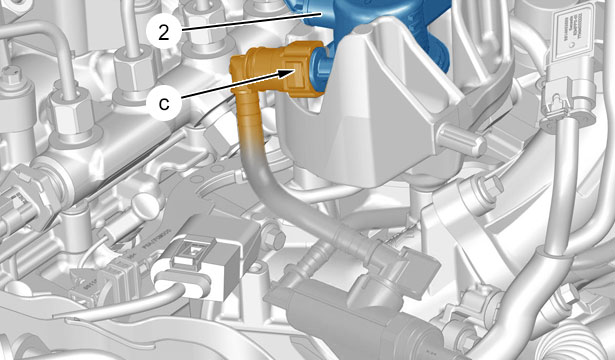

Рисунок : b1hg5t8d
ВНИМАНИЕ : Заглушить отверстия топливного насоса высокого давления и топливной рампы высокого давления ; При помощи приспособлений [0194-T].
Отсоедините трубки топливного фильтра (2)(в "c").

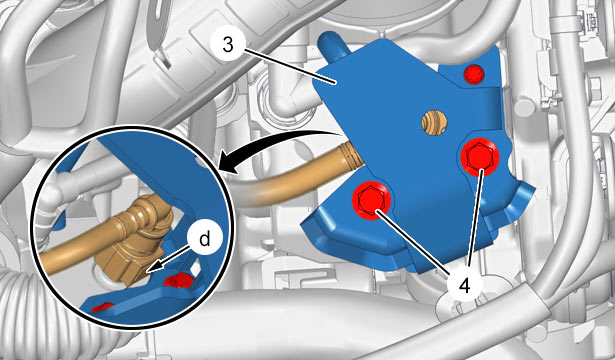

Рисунок : b1hg5z6d
Снять :
  • болтов (4)
  • Защиту (3) топливного насоса высокого давления
Отсоединить топливную трубку (в "d").
Рисунок : b1hg5tad
Снять :
  • Болт (5)
  • Датчик (1) давления и температуры в контуре низкого давления топлива
4. Установка
ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .
ВНИМАНИЕ : В случае замены необходимо заменить датчик давления и температуры (1) в сборе с опорой и топливной трубкой низкого давления.
Установите :
  • Датчик (1) давления и температуры в контуре низкого давления топлива
  • Болт (5)
Присоедините топливные трубки (в "d").

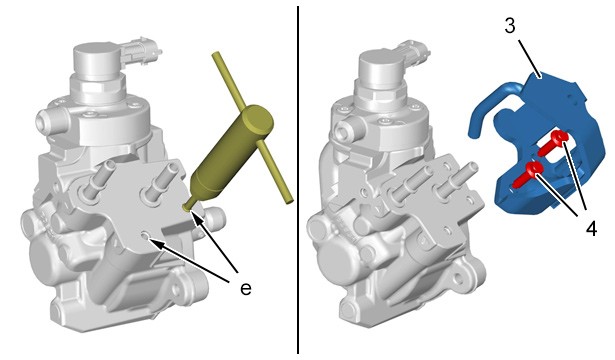

Рисунок : b1hg8nld
ВНИМАНИЕ : Очистите резьбовые отверстия (в "e") перед установкой новых винтов (4).
ВНИМАНИЕ : Регулярно заменяйте винты (4) защитного устройства (3) топливного насоса высокого давления .
Почистите резьбы(в "e") ; С помощью метчика M6x100.
Установите :
  • Защиту (3) топливного насоса высокого давления
  • болтов (4) (новых)
Присоедините трубки (2) топливного фильтра (в "c").
Поместить пластмассовую емкость под трубку возврата топлива для сбора топлива.
Заново подсоедините разъем датчика (1) давления и температуры в контуре низкого давления топлива(в "b").
Прикрепите жгут проводов (в "a").
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею .
Включите, затем выключите зажигание.
