Снятие - установка дизельных топливных форсунок

• ДАТЧИК УРОВНЯ ТОПЛИВА В ТОПЛИВНОМ БАКЕ ➠ Каталог детелей
• Диагностика утечек топлива двигателя 1.5 BlueHDi DV5RC ➠ Диагностика
• Дизельные топливные форсунки ➠ Описание и работа
• КОМПЛЕКТ ТРУБОК ФОРСУНОК ➠ Каталог деталей
• КРЕПЛЕНИЕ ТРУБОПРОВОДА ТОПЛ. ФИЛЬТРА ➠ Каталог деталей
• КРОНШТЕЙН ТОПЛИВНОГО НАСОСА ➠ Каталог деталей
• Проверка контура добавления присадок к топливу ➠ Диагностика
• Работа системы питания топливом ➠ Описание и работа
• Расположение элементов системы подачи топлива ➠ Описание и работа
• Снятие - установка быстросъемных соединений трубопроводов ➠ Демонтаж
• Снятие - установка датчика температуры и низкого давления ➠ Демонтаж
• Снятие - установка топливного бака на Citroen C5 Aircross ➠ Демонтаж
• Снятие - установка топливного насоса высокого давления (ТНВД) ➠ Демонтаж
• Снятие - установка топливного насоса и датчик уровня топлива в баке ➠ Демонтаж
• Снятие - установка топливного фильтра ➠ Демонтаж
• Топливная система двигателя DV5RC ➠ Раздел с описанием и работой
• Топливный датчик высокого давления ➠ Описание и работа
• Топливный насос в сборе с датчиком уровня топлива ➠ Описание и работа
• Топливный насос высокого давления ➠ Описание и работа
• ФИЛЬТР ТОНКОЙ ОЧИСТКИ ТОПЛИВА ➠ Каталог деталей
• Электрический подогреватель топлива ➠ Описание и работа

ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

1. Обязательная замена деталей

Обозначение	Количество
Трубки высокого давления топливной системы	4
Медные прокладки	4
Болты держателей дизельных форсунок	4
Уплотнение маслоотделителя	5

2. Инструменты

Оборудование :

• Пылесос
• Круглый наконечник
• детектор утечек

инструмент	Номер	Обозначение

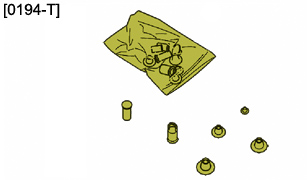

Рисунок : e5ab05lt	[0194-T] (*)	Комплект заглушек

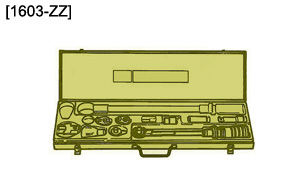

Рисунок : e5ag06gt	[1603-ZZ] (*)	Комплект приспособлений для зажима
Рисунок : e5ab2amt	[0194-2C][EN-52207]	Съемник уплотнительной шайбы
Рисунок : e5ab2ant	[0194-2D][EN-52208]	Приспособление ля очистки колодцев дизельных форсунок
(*) Использовать обычное оборудование ремонтного цеха, если специальные инструменты недоступны

3. Предварительные операции

ОБЯЗАТЕЛЬНО : Соблюдать рекомендации по безопасности и чистоте, специфичные для дизельных двигателей с непосредственным впрыском топлива под высоким давлением (H.D.I) .

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею.

Снять :

• Декоративную крышку двигателя
• Блок воздушного фильтра

4. Снятие

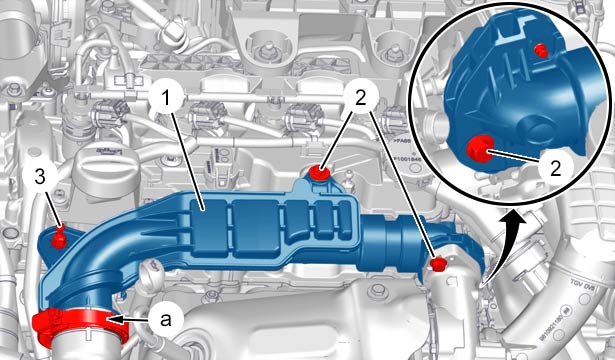

Рисунок : b1hg5s8d

Снять :

• Болт (3)
• Хомут (в "a")
• 3 болтов (2)
• Штуцер (1) на выходе воздуха от турбокомпрессора

ВНИМАНИЕ : Во избежание разрыва быстроразъемных соединительных элементов не тяните за трубки.

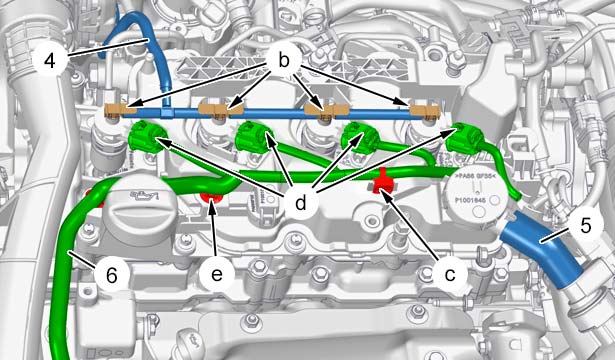

Рисунок : b1hg5s9d

Отсоединить быстросъемные соединения(в "b") ; Заглушите воздушный штуцер приспособления [0194-T].

Отсоединить :

• Зажим (в "c")
• Зажим (в "e")

Отсоедините разъемы дизельных форсунок(в "d").

Снять :

• Возвратную топливную магистраль (4)
• Жгут проводов (6)
• Штуцер (5) для подачи воздуха на турбокомпрессор

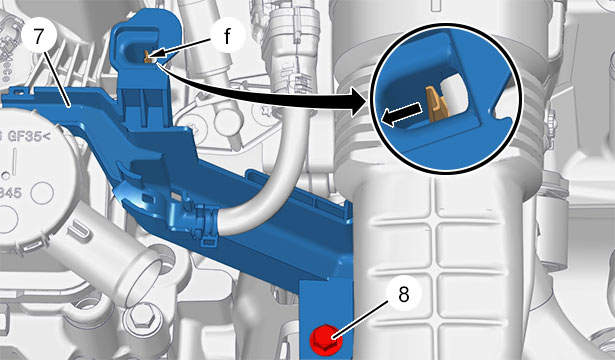

Рисунок : b1hg5sad

Снимите болт (8).

Отсоедините зажим (в "f").

Сдвинуть футляр жгута проводов двигателя (7).

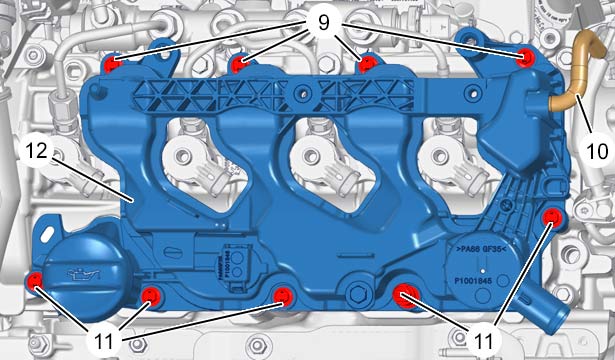

Рисунок : b1hg5sbd

Отсоединить и отодвинуть трубку (10).

Снять :

• Соединение (10)
• 4 болтов (9)
• 5 болтов (11)
• Маслоотделитель (12)
• Уплотнения (Маслоотделителя (12))

ВНИМАНИЕ : Заглушите все открытые отверстия контура высокого давления топлива ; С помощью пробок [0194-T].

Рисунок : b1hg5scd

Отсоедините :

• Соединения на форсунках (в "g")
• Соединения на топливной рампе высокого давления(в "h")

Снять трубки высокого давления топлива (13), (14), (15), (16).

ВНИМАНИЕ : Прежде чем отворачивать, очистите соединительные элементы трубок высокого давления (при необходимости).

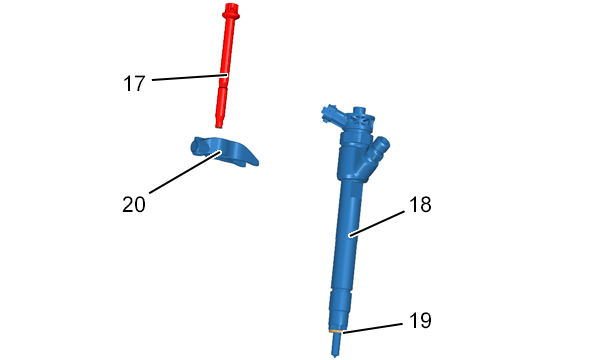

Рисунок : b1hg5sdd

ВНИМАНИЕ : В случае повторного использования дизельных форсунок (18) : Пометьте расположение каждой форсунки (18) по отношению к цилиндру .

ВНИМАНИЕ : Закрыть гнезда дизельных форсунок и концы форсунок ; С помощью пробок [0194-T].

Снимите (для всех форсунок поочередно) :

• Болт (17)
• Скобу дизельной форсунки (20)
• Дизельную форсунку (18)
• Медное уплотнение (19)

4.1. Снятие медных колец (При необходимости)

Рисунок : b1hg699d

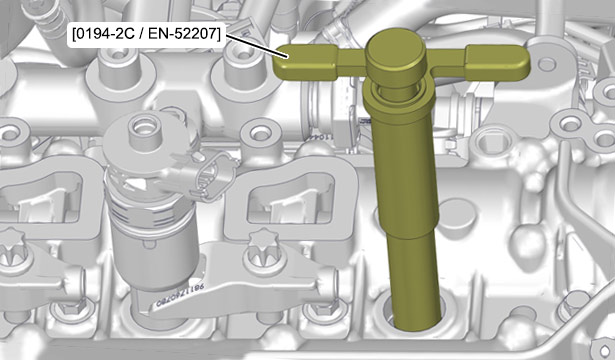

Ослабьте приспособление [0194-2C / EN-52207] на несколько оборотов.

Установите приспособление [0194-2C / EN-52207] на кожаное уплотнительное кольцо (19) в колодце дизельной форсунки .

Затяните до упора болт приспособления [0194-2C / EN-52207], чтобы заблокировать кожаное уплотнительное кольцо (19).

Снимите медное кольцо (19), перемещая приспособление [0194-2C / EN-52207].

4.2. Очистка гнезда форсунки

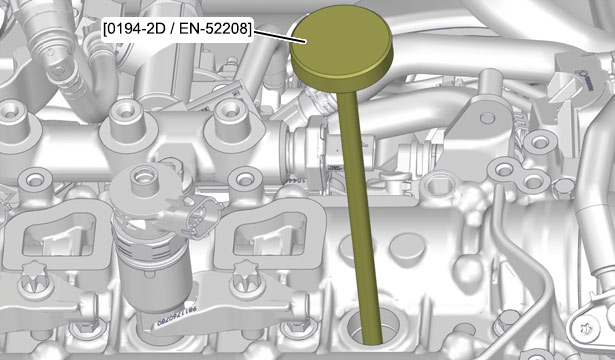

Рисунок : b1hg69dd

ВНИМАНИЕ : При перемещении приспособления [0194-2D / EN-52208] не прикладывать усилия, чтобы не засорить поверхность гнезда форсунки.

Установите приспособление [0194-2D / EN-52208] в гнездо дизельной форсунки .

Очистите поверхность гнезда форсунки, поворачивая приспособление [0194-2D / EN-52208] по часовой стрелке.

Снять приспособление [0194-2D / EN-52208].

Обработайте внутреннюю поверхность гнезда форсунки палесосом ; С помощью пылесоса с круглой насадкой.

ВНИМАНИЕ : Закрыть заглушками отверстия форсунок ; С помощью пробок [0194-T].

5. Установка

ОБЯЗАТЕЛЬНО : Соблюдать рекомендации по безопасности и чистоте, специфичные для дизельных двигателей с непосредственным впрыском топлива под высоким давлением (H.D.I) .

ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .

5.1. Новые форсунки

ВНИМАНИЕ : Прочитайте номера классификации дизельных форсунок (9 знаков). Отметьте цилиндры, в которые будут устанавливаться новые форсунки.

5.2. Общие операции

ВНИМАНИЕ : Установите форсунки в цилиндры, соблюдая правильность их положения, согласно меткам, нанесенным при разборке.

Выполнить предварительную установку форсунки (18) :

• Медное уплотнение (19)(новый)
• Скобу дизельной форсунки (20)

Снять заглушки [0194-T] гнезд под форсунки.

Установите на место соблюдая начальное расположение (Одну форсунку за другой) :

• Дизельную форсунку (18)
• Медное уплотнение (19)(новый)
• Скобу дизельной форсунки (20)
• Болт (17)(новый)

Снять заглушки [0194-T] с топливных трубок высокого давления.

Установить топливные трубки высокого давления (13), (14), (15), (16)(новых).

Присоедините :

• Соединительные элементы для трубок на топливной рампе высокого давления топлива (в "h")
• Соединения на форсунках (18)(в "g")

Затяните ; С помощью приспособления [1603-ZZ] :

• Соединения на форсунках (18)
• Соединительные элементы для трубок на топливной рампе высокого давления топлива

Установите :

• Маслоотделитель (12)(с новыми прокладками)
• Рампа возврата топлива (4) из форсунок дизельного двигателя

Рисунок : b1hg5sgd

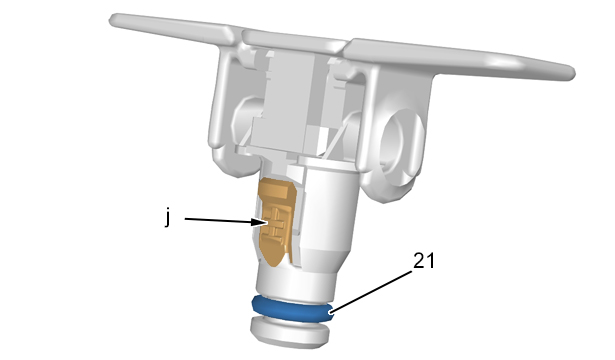

ВНИМАНИЕ : Смазать уплотнения (21) рампы возврата топлива из дизельных форсунок ; С помощью моторного масла .

Присоединить штуцеры рампы возврата топлива к дизельным форсункам (в "j").

Защелкнуть штуцер на дизельной форсунке (в "b", "j").

Снять приспособление [0194-T].

5.3. Установка(продолжение)

Установите :

• 5 болтов (11)
• 4 болтов (9)
• Соединение (10)
• Желоб (7) жгута проводов двигателя
• Болт (8)

Защелкнуть фиксатор (в "f").

Установите :

• Жгут проводов (6)
• Штуцер (5) для подачи воздуха на турбокомпрессор

Подсоединить разъемы дизельных форсунок (в "d").

Закрепить фиксаторы (в "c", "e").

Присоедините :

• Защелкивающиеся разъемы (в "b")
• Штуцер (1) на выходе воздуха от турбокомпрессора

Установите :

• 3 болтов (2)
• Хомут (в "a")
• Болт (3)

6. Дополнительные операции

Установите :

• Блок воздушного фильтра
• Декоративную крышку двигателя

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею .

7. Контроль герметичности

ВНИМАНИЕ : Распылить вещество - определитель течи на соединения форсунок и на общую топливную рампу высокого давления .

ВНИМАНИЕ : При необходимости замените неисправные детали.

Установить автомобиль на 2-стоечный подъемник .

Распылить состав для обнаружения утечек на следующие соединения :

• Соединения на форсунках (18)(в "g")
• Соединительные элементы для трубок на топливной рампе высокого давления топлива (в "h")

Дать материалу высохнуть.

Запустить двигатель.

Проверьте отсутствие утечек топлива.

Увеличить частоту вращения двигателя до 3500 об/мин.

Проверьте отсутствие утечек топлива.

Опустите автомобиль на землю.

Провести дорожные испытания.

Проверьте отсутствие утечек топлива.
