ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

1. Обязательная замена деталей

1.1. Топливный фильтр в сборе

Обозначение	Количество
Уплотнение датчика температуры охлаждающей жидкости (в зависимости от комплектации)	1

1.2. Фильтрующий элемент топливного фильтра

Обозначение	Количество
Прокладка крышки топливного фильтра	1
Прокладка датчика наличия влаги в дизтопливе, установленного на топливном фильтре (в зависимости от комплектации)	1

2. Инструменты

Материалы :

• Обезжириватель
• Бак для очистки
• Кисть
• Ключ с 6-гранной головкой 19 мм

Приспособление	Номер	Обозначение

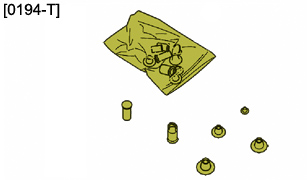

Рисунок : e5ab05lt	[0194-T] (*)	Уплотнительные заглушки

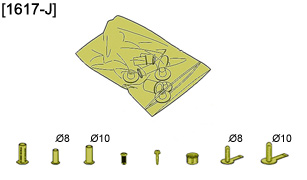

Рисунок : e5ag03lt	[1617-J] (*)	Заглушки для герметизации HDI

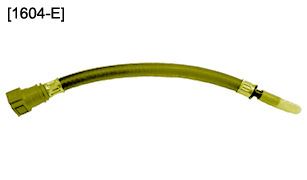

Рисунок : e5ab1sit	[1604-DE] (*)	Набор приспособлений
	[1604-E] (*)	Удлинитель
(*) Использовать обычное оборудование ремонтного цеха, если специальные инструменты недоступны

3. Предварительные операции

ВНИМАНИЕ : Соблюдайте требования обеспечения безопасности и чистоты для дизельных двигателей с топливной системой высокого давления (HDI) .

Установить автомобиль на 2-стоечный подъемник.

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею.

Поднимите автомобиль.

4. Фильтрующий элемент топливного фильтра

ПРИМЕЧАНИЕ : Узел топливного фильтра состоит из болта прокачки системы охлаждения, подогревателя топлива , крышки топливного фильтра, головки топливного фильтра, фильтрующего элемента топливного фильтра и датчика наличия воды в топливе (в зависимости от комплектации).

4.1. Снятие

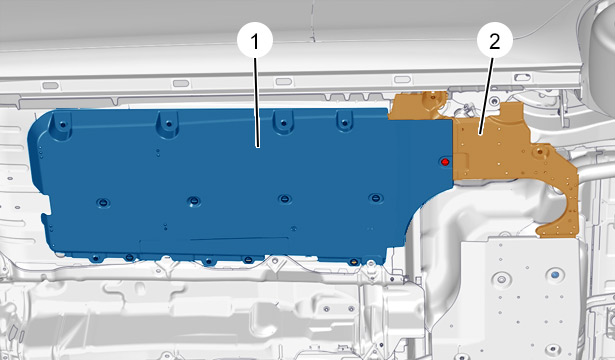

Рисунок : b1hg5spd

Снять защиту (1), (2) (в зависимости от комплектации).

Рисунок : b1hg5sqd

ВНИМАНИЕ : Подогреватель топлива (3b) не снимается с узла топливного фильтра (3). В случае неисправности заменить полностью весь узел топливного фильтра (3).

Поместить сосуд под трубку топливного фильтра (3).

ВНИМАНИЕ : Сразу же закройте заглушками [0194-T], [1617-J] топливные патрубки.

Отсоединить трубки (в "a" и "b").

Ослабить пробку (3a) слива воды.

Слить жидкость.

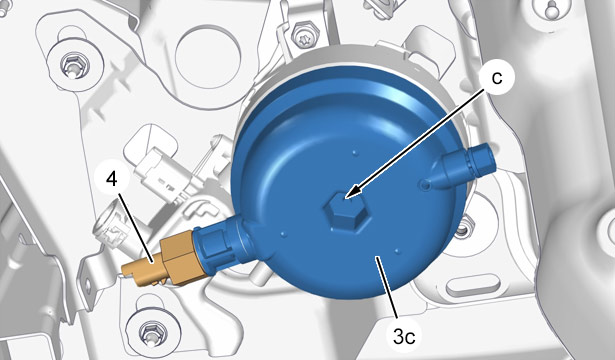

Рисунок : b1hg5srd

Отсоединить и сдвинуть разъем датчика (4) наличия влаги в топливе (в зависимости от комплектации).

Установить крышку (3c) топливного фильтра ; С помощью 6-гранного ключа (в "c").

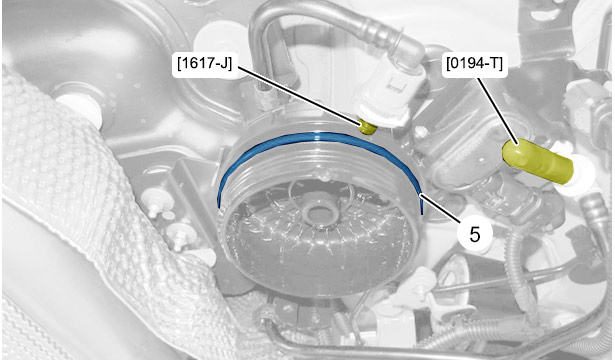

Рисунок : b1hg5ssd

Снять уплотнитель (5).

4.2. Установка

ВНИМАНИЕ : Очистить узел топливного фильтра (3) ; С помощью чистой не ворсистой ветоши.

ВНИМАНИЕ : Открывать упаковку с новым фильтрующим элементом топливного фильтра (3) непосредственно перед его установкой.

ВНИМАНИЕ : Не скручивать уплотнительное кольцо.

Установите :

• Болт (3a)
• Новое уплотнение (5)
• Новый фильтрующий элемент
• Крышку (3c) топливного фильтра

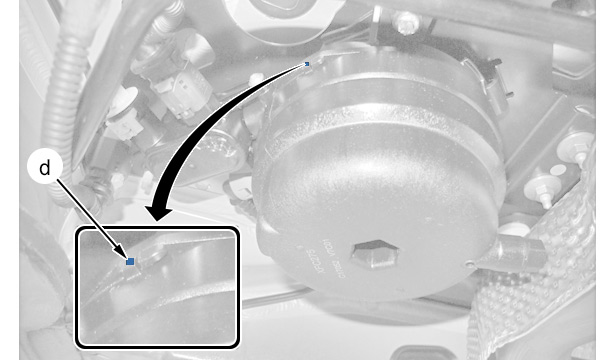

Рисунок : b1hg5std

Сдвинуть крышку (3c) лючка заливной горловины до упора (в "d").

Снова присоединить разъем датчика (4) наличия воды в топливе (с новым уплотнением ) (в зависимости от комплектации).

Снять приспособление [0194-T].

Присоединить штуцер (в "a").

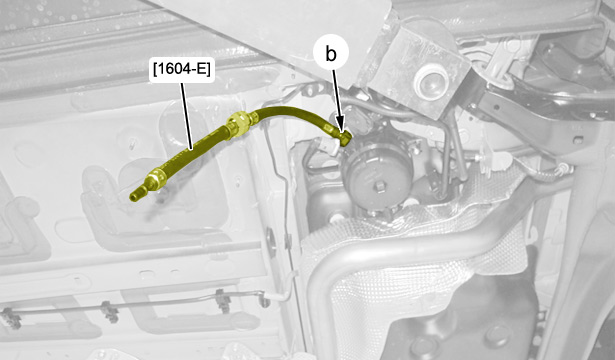

Рисунок : b1hg5sud

Присоединить приспособление [1604-E] (в "b").

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею.

Включить и выключить зажигание 3 раз подряд.

Слить жидкость.

Снимите приспособления [1604-E]и [1617-J].

Присоединить штуцер (в "b").

Извлеките емкость для слива из-под автомобиля.

Установить защитные чехлы (1), (2) (в зависимости от комплектации).

Опустить автомобиль близко к полу.

Запустить двигатель.

5. Топливный фильтр в сборе

ПРИМЕЧАНИЕ : Узел топливного фильтра (3) состоит из болта (3a) прокачки системы охлаждения, подогревателя топлива (3b), крышки (3c) топливного фильтра, головки топливного фильтра, фильтрующего элемента топливного фильтра и датчика (4) наличия воды в топливе (в зависимости от комплектации).

5.1. Снятие

ВНИМАНИЕ : Защититься от брызг топлива ; С помощью ткани.

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею.

Рисунок : b1hg5spd

Снять защиту (1), (2) (в зависимости от комплектации).

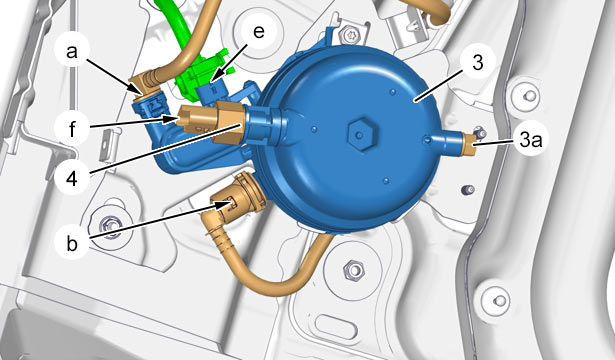

Рисунок : b1hg5sxd

ВНИМАНИЕ : Сразу же закройте заглушками [0194-T], [1617-J] топливные патрубки.

ПРИМЕЧАНИЕ : Слить топливо в емкость.

Поместить сосуд под трубку топливного фильтра (3).

Отсоединить трубки (в "a" и "b").

Установите на место приспособления [0194-T], [1617-J] (в "a" и "b").

Ослабить пробку (3a) слива воды.

Слить жидкость.

Отсоединить разъемы (в "e" и "f") (в зависимости от комплектации).

Снять датчик (4) наличия воды в топливе (в зависимости от комплектации).

Затянуть пробку (3a) слива воды.

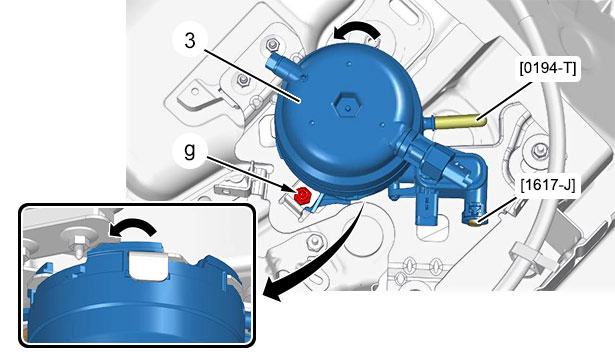

Рисунок : b1hg5syd

Ослабить болт (в "g").

Повернуть узел топливного фильтра (3) (Как показано стрелкой ).

Снять узел топливного фильтра (3).

5.2. Установка

ОБЯЗАТЕЛЬНО : Соблюдайте требования обеспечения безопасности и чистоты для дизельных двигателей с топливной системой высокого давления (HDI) .

ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .

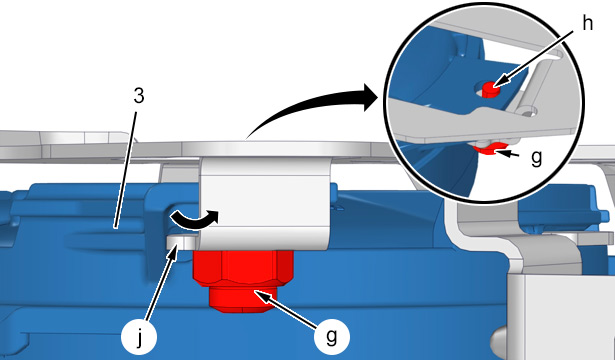

Рисунок : b1hg5szd

Установить топливный фильтр в сборе (3).

Проверить затяжку болта (3a).

Повернуть узел топливного фильтра (3) до упора (в "j") (Как показано стрелкой ).

Проверить расположение узла топливного фильтра (3) по отношению к болту (в "h").

Затянуть болт (в "g").

Снять приспособление [1617-J] (в "a").

Присоединить штуцер (в "a").

Снять датчик (4) наличия воды в топливе (с новым уплотнением ) (в зависимости от комплектации).

Подключить разъемы (в "e" и "f") (в зависимости от комплектации).

Рисунок : b1hg5sud

Снять приспособление [0194-T] (в "b").

Присоединить приспособление [1604-E] (в "b").

Опустите автомобиль.

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею.

Включить и выключить зажигание 3 раз подряд.

Слить жидкость.

Поднимите автомобиль.

Снимите приспособления [1604-E], [1617-J].

Присоединить штуцер (в "b").

Извлеките емкость для слива из-под автомобиля.

Установить защитные чехлы (1), (2) (в зависимости от комплектации).

Опустить автомобиль близко к полу.

Запустить двигатель.

6. Дополнительная операция

Опустите автомобиль на землю.

7. Контроль герметичности

Установить автомобиль на подъемник .

Запустить двигатель.

Поднимите автомобиль.

Снять защиту (1), (2) (в зависимости от комплектации).

Оставить двигатель работающим на холостом ходу в течение 2 минут.

Проверить отсутствие утечек.

Установите :

• Защитные чехлы (1), (2) (в зависимости от комплектации)
• Автомобиль на его колеса

8. Прокачка при техническом обслуживании (наличие жидкости)

8.1. Статическая очистка

ВНИМАНИЕ : Сразу же закройте заглушками [0194-T], [1617-J] топливные патрубки.

Установить автомобиль на подъемник.

Снять защиту (1), (2) (в зависимости от комплектации).

Поместить сосуд под трубку топливного фильтра (3).

Ослабить пробку (3a) слива воды.

Отсоединить трубки (в "a" и "b").

Подождать, пока топливо не потечет без воды.

Присоединить соединения (в "a" и "b").

Затянуть болт (3a).

Извлеките емкость для слива из-под автомобиля.

Установить защитные чехлы (1), (2) (в зависимости от комплектации).

Запустить двигатель.

Опустите автомобиль на землю.

8.2. Прокачка под давлением

ВНИМАНИЕ : Сразу же закройте заглушками [0194-T], [1617-J] топливные патрубки.

Установить автомобиль на подъемник.

Снять защиту (1), (2) (в зависимости от комплектации).

Поместить сосуд под трубку топливного фильтра (3).

Ослабить пробку (3a) слива воды.

Включить зажигание.

Подождать, пока топливо не потечет без воды ; В противном случае повторить операцию.

Затянуть болт (3a).

Извлеките емкость для слива из-под автомобиля.

Установить защитные чехлы (1), (2) (в зависимости от комплектации).

Запустить двигатель.

Опустите автомобиль на землю.
