Электрический подогреватель топлива

Смотри так же:
1. Описание
Рисунок : d4eadh9d
(1) Электрический подогреватель топлива.
"a" 3-контактный разъем красного цвета.
"b" Вход топлива.
"c" Выход топлива.
Электрический подогреватель топлива встроен непосредственно в топливный фильтр.
2. Назначение
Электрический подогреватель топлива позволяет нагреть топливо перед подачей в топливный насос высокого давления.
3. Работа
3.1. Включение
Резистор электрического подогревателя топлива включается компьютером управления двигателем в следующих условиях :
  • Зажигание включено
  • Двигатель работает
  • Температура наружного воздуха ниже -2 ± 2°C
ПРИМЕЧАНИЕ : Питание электрического подогревателя топлива может сохраняться на несколько секунд после выключения зажигания в зависимости от наружной температуры.
3.2. Выключение
Компьютер управления двигателем выключает электропитание подогревателя топлива, когда наружная температура достигает 3 ± 2°C.
4. Электрические характеристики
Обозначение Минимальная величина Номинальное значение Максимальное значение
Напряжение питания 8 Вольт 12 Вольт 16 Вольт
Ток питания 11 Ампер 12.5 Ампер 14 Ампер
Мощность подогревателя 88 Ватт 150 Ватт 224 Ватт

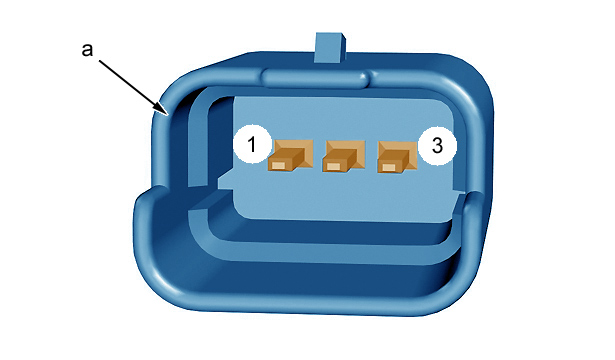

Рисунок : d2aa00hd
"c" 3-контактный разъем красного цвета
Назначение каналов Принадлежность каналов разъема
1 Питание
2 Диагностический сигнал
3 "масса"
5. "обучение" - инициализация
Не установлено.
