Снятие - установка быстросъемных соединений трубопроводов

Смотри так же:
ОБЯЗАТЕЛЬНО : Все специалисты, работающие с электромобилем или подзаряжаемым гибридным автомобилем, должны пройти специальное обучение по электромобилям и иметь разрешение на работу с такими автомобилями(соблюдать правила, действующие в данной стране).
1. Возможность 1
1.1. Снятие

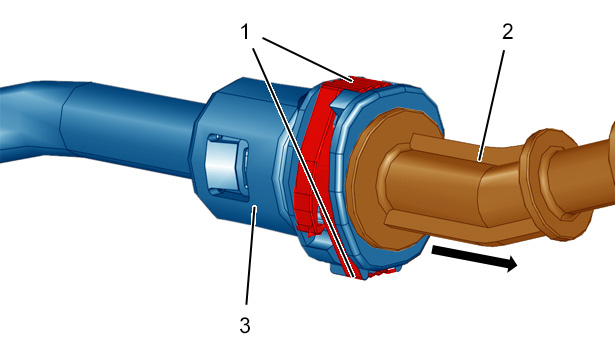

Рисунок : b1hg4ipd
Одновременно нажать на 2 замка (1).
Отсоединить трубку (2) быстросъемного соединения (3) (Как показано стрелкой ).
ВНИМАНИЕ : Для нажатия на 2 замка (1) запрещается использовать инструмент.
1.2. Установка

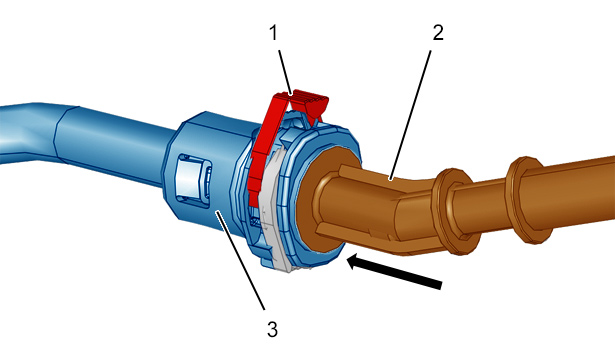

Рисунок : b1hg4iqd
ВНИМАНИЕ : Слегка смазать уплотнительные прокладки ; Моторным маслом.
Присоединить трубку (2) к быстросъемному соединению (3) до выхода замка (1).
Рисунок : b1hg4ird
Нажать на замок (1), чтобы заблокировать быстросъемное соединение (3).
Слегка потянуть за трубку (2), чтобы проверить блокировку.
ПРИМЕЧАНИЕ : Трубка (2) должна устанавливаться соосно с быстросъемным соединением (3).
2. Возможность 2
2.1. Снятие

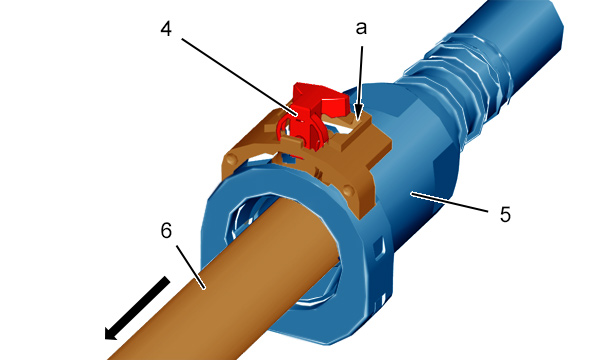

Рисунок : b1hg4isd
Поднять замок (4).
Нажать(в "a").
Отсоединить трубку (6) быстросъемного соединения (5) (Как показано стрелкой ).
2.2. Установка

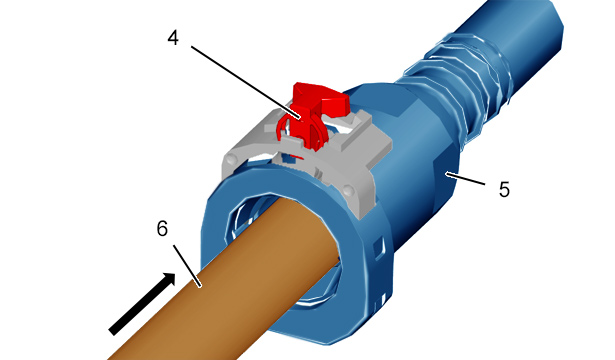

Рисунок : b1hg4itd
ВНИМАНИЕ : Слегка смазать уплотнительные прокладки ; Моторным маслом.
Присоединить трубку (6) к быстросъемному соединению (5) до выхода замка (4).

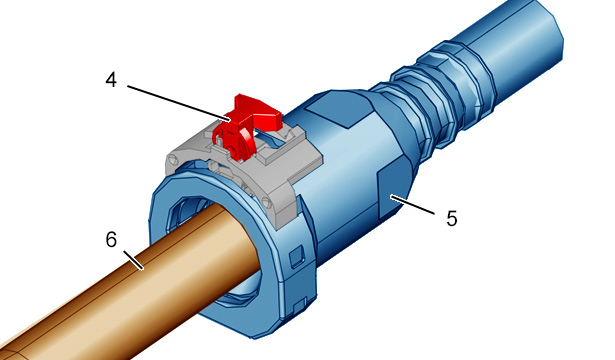

Рисунок : b1hg4iud
Нажать на замок (4), чтобы заблокировать быстросъемное соединение (5).
Слегка потянуть за трубку (6), чтобы проверить блокировку.
ПРИМЕЧАНИЕ : Трубка (6) должна устанавливаться соосно с быстросъемным соединением (5).
3. Возможность 3
3.1. Снятие

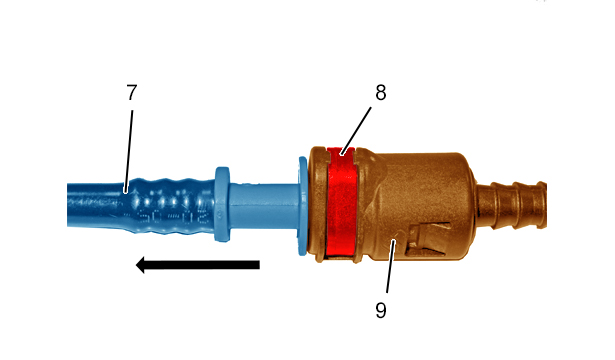

Рисунок : b1hg4ivd
Нажать на фиксатор ( 8).
Отсоединить трубку (7) быстросъемного соединения (9) (Как показано стрелкой ).
ВНИМАНИЕ : Для нажатия на фиксатор (8) запрещается использовать инструмент.
3.2. Установка

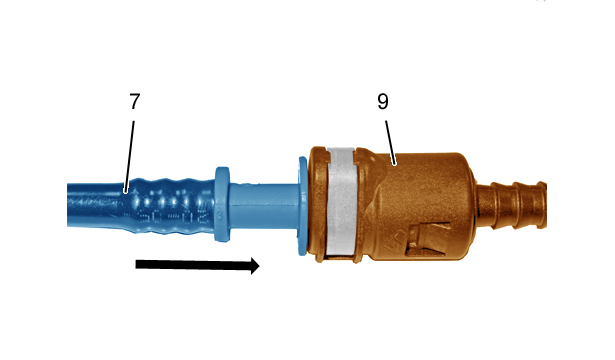

Рисунок : b1hg4iwd
ВНИМАНИЕ : Слегка смазать уплотнительные прокладки ; Моторным маслом.
Присоединить трубку (7) к быстросъемному соединению (9).
Слегка потянуть за трубку (7), чтобы проверить блокировку.
ПРИМЕЧАНИЕ : Трубка (7) должна устанавливаться соосно с быстросъемным соединением (9).
4. Возможность 4
4.1. Снятие

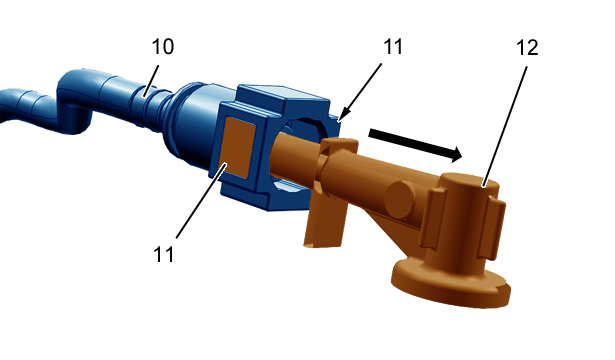

Рисунок : b1hg4ixd
Одновременно нажать на 2 фиксатора (11).
Отсоединить трубку (10) быстросъемного соединения (12) (Как показано стрелкой ).
ВНИМАНИЕ : При нажатии на 2 фиксатора (11) запрещается использовать инструмент.
4.2. Установка

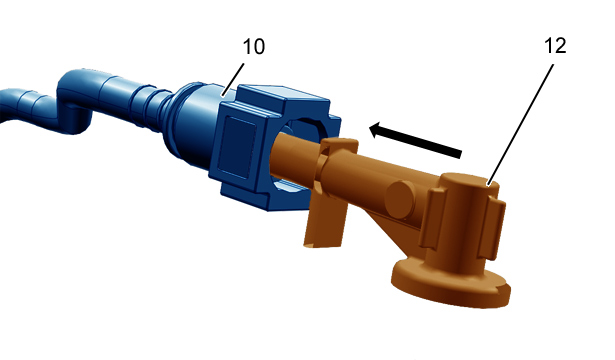

Рисунок : b1hg4izd
ВНИМАНИЕ : Слегка смазать уплотнительные прокладки ; Моторным маслом.
Присоединить трубку (12) к быстросъемному соединению (10).
Слегка потянуть за трубку (12), чтобы проверить блокировку.
ПРИМЕЧАНИЕ : Трубка (12) должна устанавливаться соосно с быстросъемным соединением (10).
5. Возможность 5
5.1. Снятие

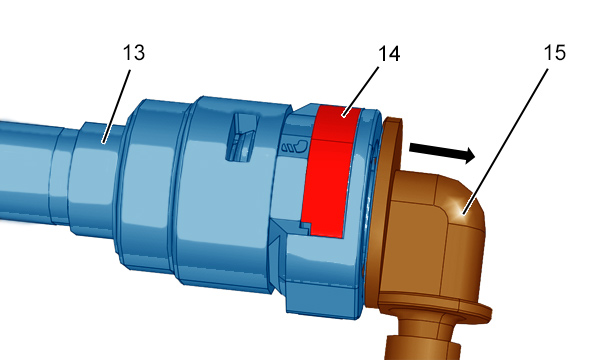

Рисунок : b1hg4j0d
Нажать на фиксатор ( 14).
Отсоединить трубку (15) быстросъемного соединения (13) (Как показано стрелкой ).
ВНИМАНИЕ : Для нажатия на фиксатор (14) запрещается использовать инструмент.
5.2. Установка

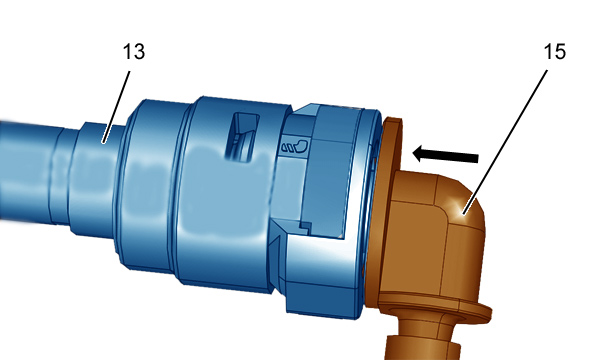

Рисунок : b1hg4j1d
ВНИМАНИЕ : Слегка смазать уплотнительные прокладки ; Моторным маслом.
Присоединить трубку (15) к быстросъемному соединению (13).
Слегка потянуть за трубку (15), чтобы проверить блокировку.
ПРИМЕЧАНИЕ : Трубка (15) должна устанавливаться соосно с быстросъемным соединением (13).
6. Возможность 6
6.1. Снятие

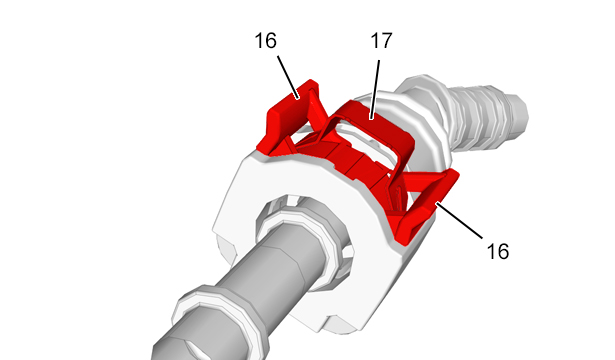

Рисунок : b1hg4j2d
Поднять замок (17).
Одновременно нажать на 2 фиксатора (16).

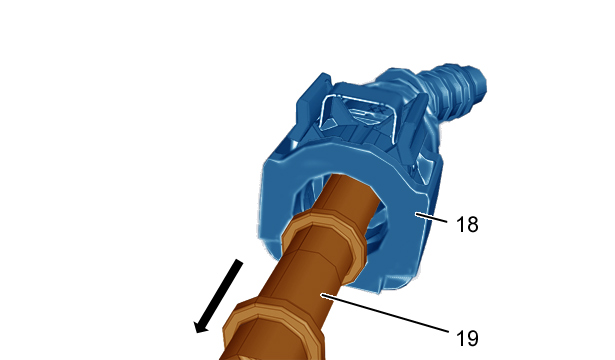

Рисунок : b1hg4j3d
Отсоединить трубку (19) быстросъемного соединения (18) (Как показано стрелкой ).
ВНИМАНИЕ : При нажатии на 2 фиксатора (16) запрещается использовать инструмент.
6.2. Установка

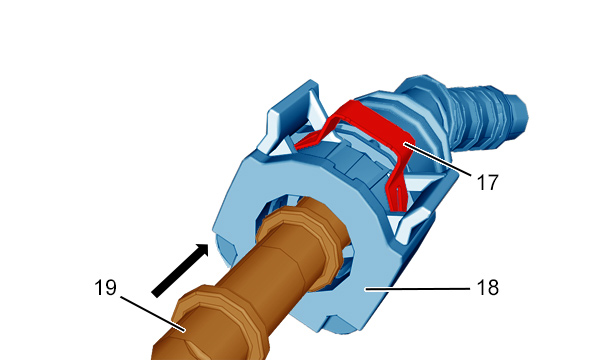

Рисунок : b1hg4j4d
ВНИМАНИЕ : Слегка смазать уплотнительные прокладки ; Моторным маслом.
Присоединить трубку (19) к быстросъемному соединению (18).
Слегка потянуть за трубку (19), чтобы проверить блокировку.
ПРИМЕЧАНИЕ : Трубка (19) должна устанавливаться соосно с быстросъемным соединением (18).
7. Возможность 7
7.1. Снятие

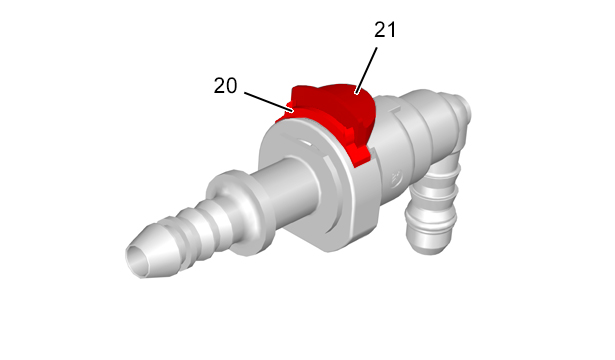

Рисунок : b1hg5jdd
Поднять замок (20).
Нажать на фиксатор ( 21).

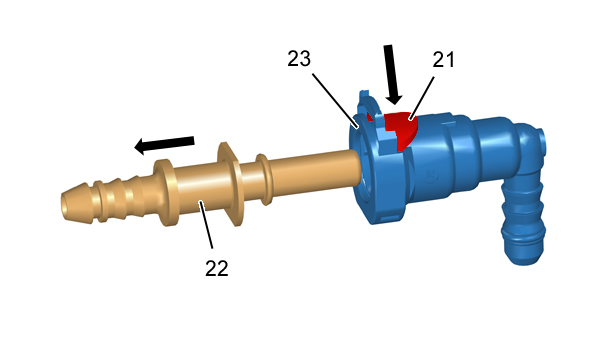

Рисунок : b1hg5jed
Нажмать на фиксатор (21), чтобы отсоединить трубопровод (22) от быстросъемного соединения (23) (Как показано стрелкой ).
ВНИМАНИЕ : Использование инструмента запрещено как для снятия стопора (20), так и для нажатия на фиксатор (21).
7.2. Установка

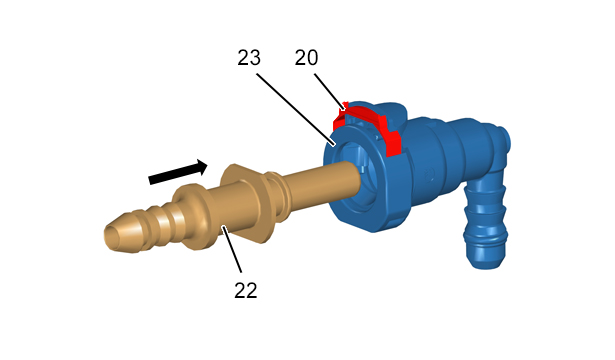

Рисунок : b1hg5jfd
ВНИМАНИЕ : Слегка смазать уплотнительные прокладки ; Моторным маслом.
Присоединить трубку (22) к быстросъемному соединению (23) (Как показано стрелкой ).
Слегка потянуть за трубку (22), чтобы проверить блокировку.
ВНИМАНИЕ : Использование инструмента запрещено для блокировки шпильки (20).
Нажать на замок (20), чтобы заблокировать быстросъемное соединение .
ПРИМЕЧАНИЕ : Трубка (22) должна устанавливаться соосно с быстросъемным соединением (23).
8. Возможность 8
8.1. Снятие
ПРИМЕЧАНИЕ : Использовать плоскую отвертку шириной от 3 до 3,5 мм.

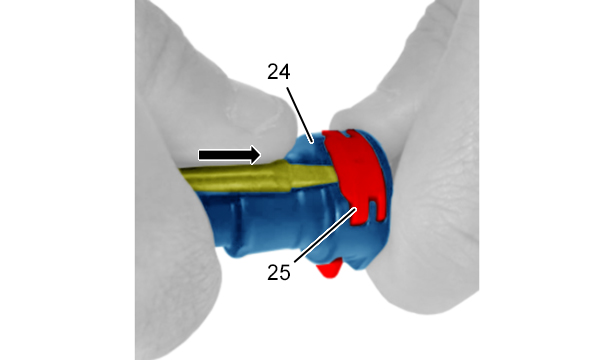

Рисунок : b1hg82jd
Вставить плоскую отвертку между шпилькой (25) и быстросъемным соединением (24) (Как показано стрелкой ).

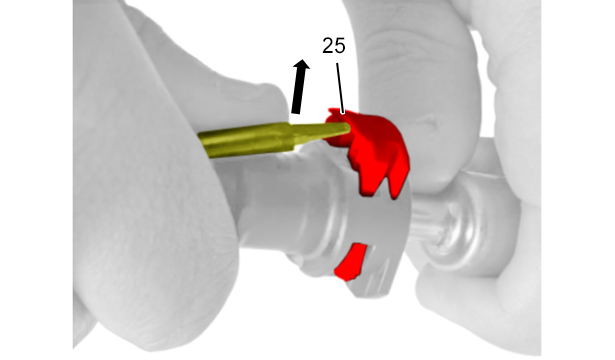

Рисунок : b1hg82ld
Поднять замок (25) ; С помощью плоской отвертки (Как показано стрелкой ).

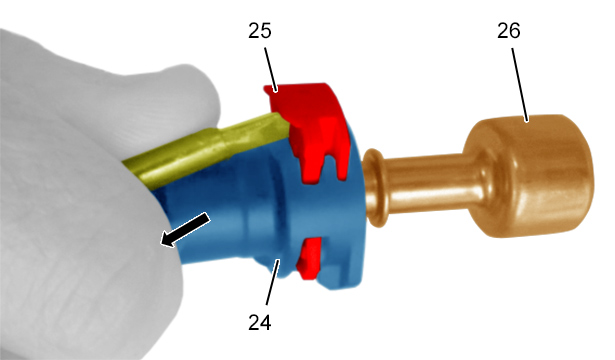

Рисунок : b1hg82nd
Нажать на шпильку (25), чтобы отсоединить трубопровод (26) от быстросъемного соединения (24) (Как показано стрелкой ).
8.2. Установка
ВНИМАНИЕ : Слегка смазать уплотнительные прокладки ; Моторным маслом.
Присоединить трубку (26) к быстросъемному соединению (24).
Слегка потянуть за трубку (26), чтобы проверить блокировку.
Нажать на замок (25), чтобы заблокировать быстросъемное соединение (24).
ПРИМЕЧАНИЕ : Трубка (26) должна устанавливаться соосно с быстросъемным соединением (24).
