Топливный насос высокого давления

Смотри так же:
1. Описание
Рисунок : d4eadtrd
"A" Выход топлива под высоким давлением.
"B" Питание топливного насоса низкого давления.
"C" Линия возврата топлива низкого давления от топливного насоса высокого давления.
(1) Топливный насос высокого давления.
"a" Клапан регулятора расхода топлива .
"b" Гидравлическая головка.
"c" Шестерня привода топливного насоса высокого давления.
2. Назначение
Толь топливного насоса высокого давления :
  • Подавать топливо из контура низкого давления в систему высокого давления, сжимая его
  • Регулировать высокое давление топлива на выходе из насоса высокого давления за счет изменения расхода
3. Работа
Создание высокого давления.
Толкатель под действием кулачка топливного насоса высокого давления перемещается в поперечном направлении : Высокое давление создается в неподвижной части топливного насоса высокого давления.

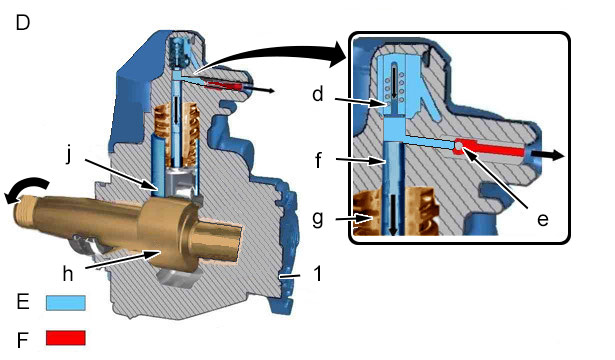

Рисунок : d4eadtsd
"D" Фаза всасывания.
"E" Контур низкого давления топлива .
"F" Высокое давление топлива.
(1) Топливный насос высокого давления.
"d" Клапан всасывания.
"e" Клапан выхода.
"f" Поршень.
"g" Пружина.
"h" Кулачок .
"j" Толкатель .
Фаза всасывания :
  • Топливо от насоса низкого давления, расположенного в топливном баке, через клапан регулятора расхода топлива "a" всасывается через клапан всасывания "d"
  • Топливо попадает в корпус нагнетательного элемента
  • Плунжер "f" опускается
  • Ролик упирается в кулачок "h" : Давление в корпусе нагнетательного элемента резко повышается
  • Давление в корпусе нагнетательного элемента становится выше давления, создаваемого топливоподкачивающим насосом : Клапан всасывания компрессионной камеры насоса высокого давления перекрывает трубку

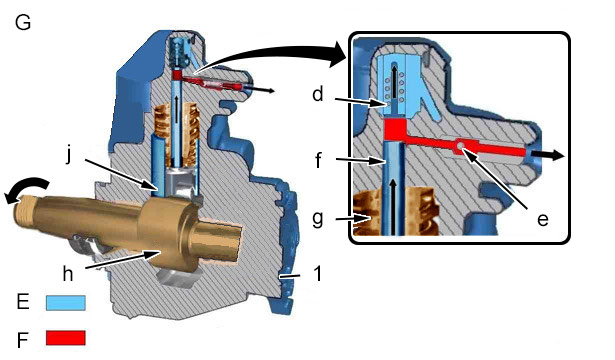

Рисунок : d4eadttd
"E" Контур низкого давления топлива .
"F" Высокое давление топлива.
"G" Фаза нагнетания.
(1) Топливный насос высокого давления.
"d" Клапан всасывания.
"e" Клапан выхода.
"f" Поршень.
"g" Пружина.
"h" Кулачок .
"j" Толкатель .
Фаза нагнетания :
  • При вращении кулачка "h" толкатель "j" поднимается и толкает гидравлический поршень "f"
  • Ролик встречается с профилем атаки кулачка : Давление в корпусе нагнетательного элемента резко повышается
  • Выходной клапан компрессионной камеры находится под давлением топлива в топливной рампе высокго давления снаружи и поддавлением топлива, поступающего из подкачивающего насоса, изнутри
  • Давление в корпусе нагнетательного элемента становится выше давления топливной рампы : Выходной клапан компрессионной камеры насоса высокого давления открывается
  • Топливо нагнетается через выпускной клапан полости высокого давления топливного насоса высокого давления
4. Электрические характеристики

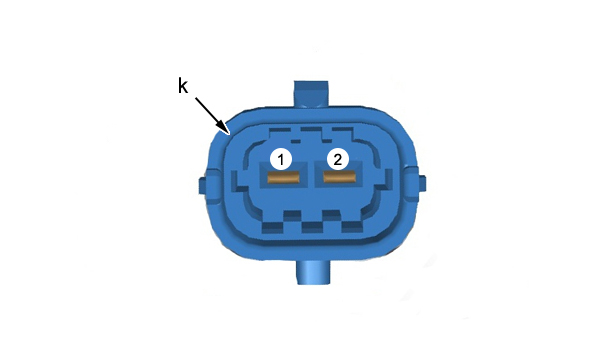

Рисунок : d4eadtud
"k" Черный 2-контактный разъем электромагнитного клапана высокого давления топлива
Назначение каналов Принадлежность каналов разъема
1 Питание электромагнитного клапана регулирования расхода топлива
2 Сигнал управления электроклапана регулятора расхода топлива
5. "обучение" - инициализация
В случае замены элемента требуется проведение инициализации.
