ПРИМЕЧАНИЕ : (*) В зависимости от версии.
 | |
| Рисунок : d4eabu5d |  |
(1) Система питания топливом.
(2) Возврат топлива.
(3) Топливный насос.
(4) Штуцер дополнительного подогревателя (*).
"a" Желтый разъем 6 контакта .
Топливный насос погружен непосредственно в топливный бак.
 | |

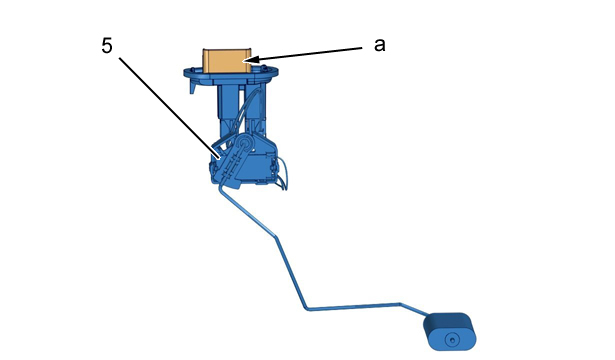

| Рисунок : d4eabu6d | |
(5) Датчик уровня топлива.
"a" Желтый разъем 6 контакта .
Датчик уровня топлива устанавливается на топливном насосе, погруженном в топливный бак.
Назначение топливного насоса: питать топливную систему низким давлением, подавая топливо в топливный насос высокого давления.
Противовозвратный клапан, установленный в нагнетательном контуре топливного насоса, поддерживает остаточное давление в системе питания двигателя топливом.
Измеритель уровня топлива позволяет узнать уровень топлива в баке.
Топливный насос снабжен электродвигателем постоянного тока.
Электрическое управление обеспечивается с помощью дискретного сигнала, подаваемого силовым реле.
Скорость вращения двигателя определяется его сопротивлением.
Обмотки и конденсатор служат для сглаживания входного сигнала.
 | |

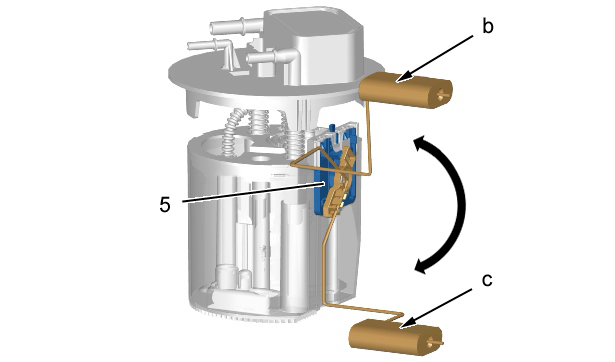

| Рисунок : d4eabu7d | |
(5) Датчик уровня топлива.
"b" Поплавок на максимальном уровне.
"c" Поплавок на минимальном уровне.
Положение поплавка изменяется в зависимости от уровня топлива в топливном баке, что приводит к изменению сопротивления датчика уровня топлива.
Величина этого сопротивления позволяет определить уровень топлива в топливном баке.
 | |

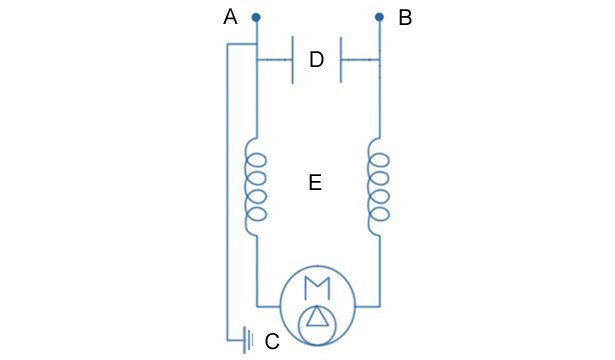

| Рисунок : d4ea0szd | |
"A" "масса".
"B" Питание.
"C" Включение на "массу".
"D" Конденсатор (0,47 микрофарад).
"E" Катушки зажигания.
| Обозначение | Минимальный расход | Максимальный расход |
| Расход на выходе топливного насоса | 47 л/ч | 160 л/ч |
| Сила тока | 3 A | 9 A |
| Напряжение питания | 11,5 Вольт | 11,5 Вольт |
| Управление топливным насосом Широтно-импульсная модуляция | Между 10 и 12 % | Выше 94 % |
 | |

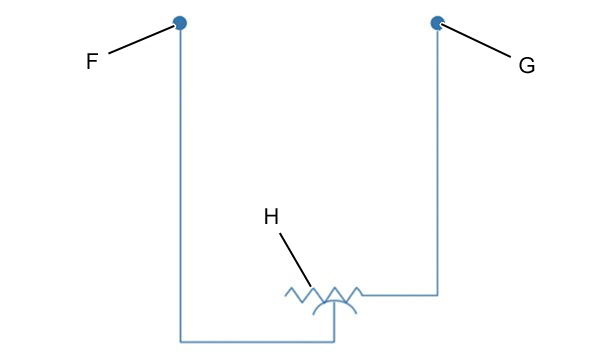

| Рисунок : d4ea0t0d | |
"F" "масса".
"G" Информация об уровне топлива.
"H" Датчик уровня топлива.
| Обозначение | Значение |
| Напряжение питания (Вольт) | 11,5 Вольт |
 | |

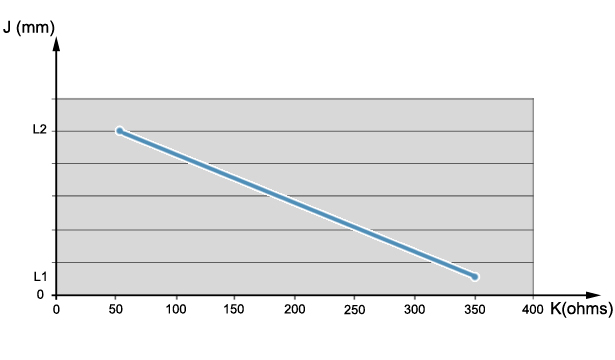

| Рисунок : d4eabu8d | |
"J" Уровень топлива в баке (В миллиметрах).
"K" Сопротивление (В Ом).
"L1" Минимальная высота.
"L2" Максимальная высота.
| Уровень топлива в баке (В мм) | Минимальное сопротивление | Сопротивление | Максимальное сопротивление |
| 163.85 (Полный топливный бак) | 48 Ом | 50 Ом | 57 Ом |
| 134.2 | 98 Ом | 104.5 Ом | 112 Ом |
| 90.1 | 179.5 Ом | 186.5 Ом | 194.5 Ом |
| 36.4 | 287.5 Ом | 295.5 Ом | 305 Ом |
| 13.5 (Пустой топливный бак) | 342 Ом | 350 Ом | 355 Ом |
Сопротивление уменьшается, когда уровень топлива в баке поднимается.
Сопротивление увеличивается, когда уровень топлива в баке снижается.
 | |

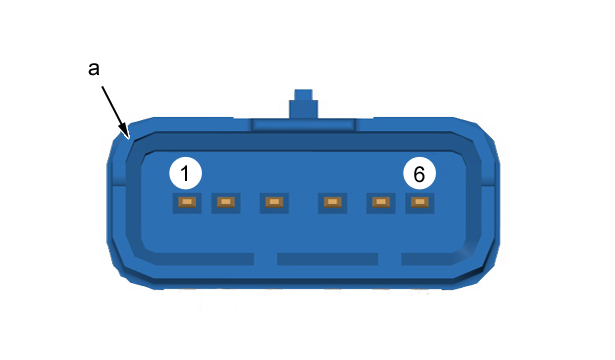

| Рисунок : b1ha0med | |
| "a" Желтый разъем 6 контакта | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Питание топливного насоса |
| 2 | Управление топливным насосом |
| 3 | Информация об уровне топлива |
| 4 | "Масса" датчика уровня топлива |
| 5 | Информация о состоянии топливного насоса |
| 6 | «Масса» топливного насоса |
Не установлено.
