Снятие - установка датчиков NOx

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
ОБЯЗАТЕЛЬНО : Двигатель прогрет : Подождите как минимум один час, прежде чем приступать к любым работам с выпускной системой.
ПРИМЕЧАНИЕ : Датчик NOx является неразборным узлом и состоит из корпуса, жгута проводов и датчика NOx.
1. Оборудование
Приспособление Номер Обозначение

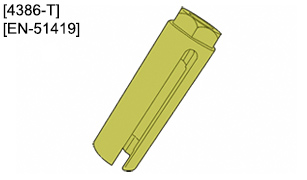

Рисунок : e5ab2f8t
 [4386-T][EN-51419] Разрезная втулка
2. Входной датчик NOx
2.1. Снятие
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею.

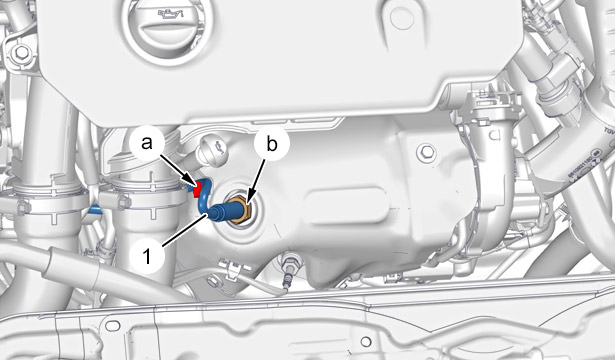

Рисунок : b1kg0s8d
Отвернуть гайку входного датчика NOx (1) (в "b") ; С помощью приспособления [4386-T / EN-51419].
Отсоединить жгут проводов от входного датчика NOx (1) (в "a").

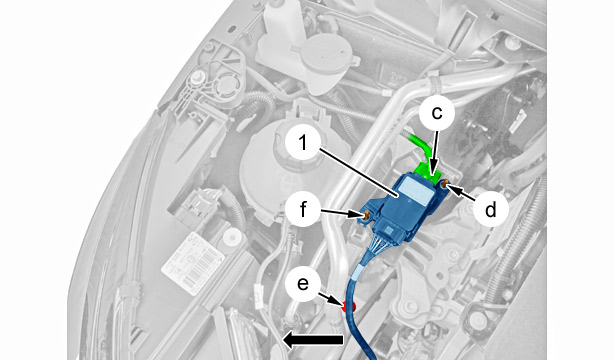

Рисунок : b1kg0s9d
Отсоедините разъем жгута проводов (в "c").
Отсоединить жгут проводов от входного датчика NOx (1) (в "e").
Сдвинуть в сторону входной датчик NOx (1) (в "d", "f").
Снять входной датчик NOx (1) (Как показано стрелкой ).
2.2. Установка
ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .
Установить входной датчик NOx (1) (в "d", "f").
Закрепить жгут проводов входного датчика NOx (1) (в "e").
Присоединить разъем жгута проводов (в "c").
Закрепить жгут проводов входного датчика NOx (1) (в "a").
Заверните гайку (в "b") ; С помощью приспособления [4386-T / EN-51419].
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею.
3. Выходной датчик NOx
3.1. Снятие
Установить автомобиль на 2-стоечный подъемник .
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею.

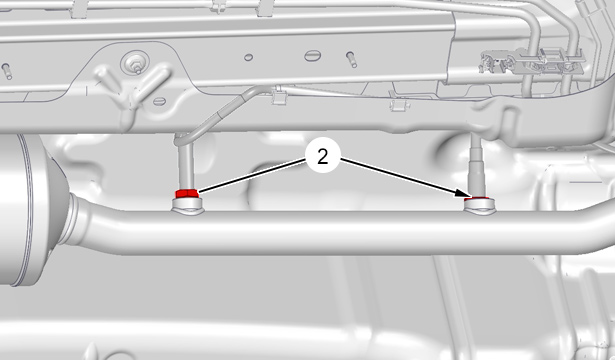

Рисунок : b1kg0vbd
Снять гайки (2) ; Использование прибора [4386-T / EN-51419].
Отодвинуть :
  • Выходной датчик NOx
  • Датчик сажи

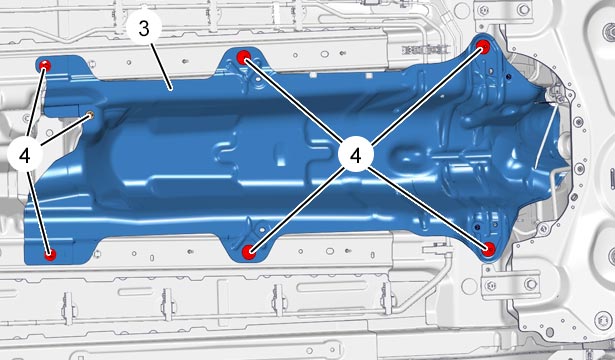

Рисунок : b1kg0vdd
Снять болт (4).
Опустить тепловую защиту (3).
Рисунок : b1kg0vhd
Отключить электрический разъем электрического жгута (8) (в "g").
Снять фиксатор (7).
Отодвинуть жгут проводов (8).
Снять :
  • 2 гайки (6)
  • Выходной датчик NOx (5)
3.2. Установка
ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .
Установите :
  • Выходной датчик NOx (5)
  • 2 гайки (6)
  • Жгут электрических проводов (8)
  • Фиксатор (7)
Присоединить разъем жгута проводов (8) (в "g").
Установите :
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею.
Опустите автомобиль на землю.
