Снятие - установка форсунки карбамида

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
ОБЯЗАТЕЛЬНО : При работе с контуром введения карбамида использовать защитные перчатки и защитные очки.
1. Обязательная замена деталей
Обозначение Количество
Хомут (Инжектор карбамида) 1
ПРИМЕЧАНИЕ : В случае повторного использования форсунки карбамида : Замените уплотнитель .
ПРИМЕЧАНИЕ : В случае замены : Уплотнительная прокладка поставляется наклеенной на новую форсунку карбамида.
2. Оборудование
Диагностический прибор.
3. Снятие
Установить автомобиль на подъемник .
Убедиться в отсутствии давления в контуре подачи карбамида ; При помощи диагностического прибора.
Сбросить давление в контуре ; При помощи диагностического прибора(при необходимости).
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею.
Снимите защитный элемент под двигателем(в зависимости от комплектации).

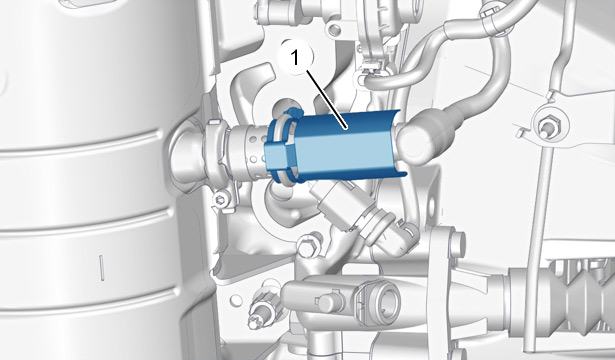

Рисунок : b1jg153d
Снять тепловой щиток (1).
Рисунок : b1jg154d
Отсоединить разъем(в "b").
Отсоединить трубопровод подогрева карбамида (в "a").
Методика отсоединения контура подогрева карбомида :
  • Вставить подогреваемый трубопровод карбамида в форсунку карбамида (2)
  • Нажать на фиксатор трубопровода подогрева карбамида (в "a")
  • Отсоединить трубопровод подогрева карбамида
Снять :
  • Болт (4)
  • Хомут (5)
  • Пружина (3)
  • Форсунка карбомида (2)
4. Установка

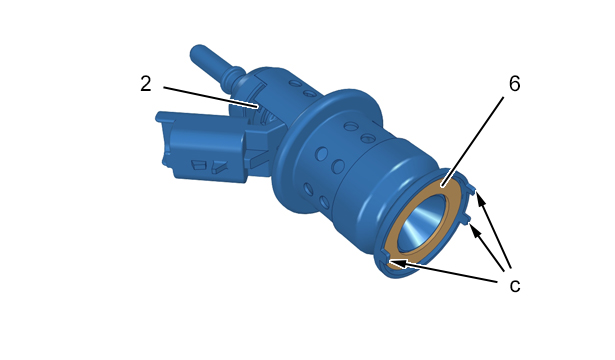

Рисунок : b1jg155d
ВНИМАНИЕ : При установке форсунки карбамида (2), совместить выступы "c" форсунки карбамида (2) с выемками в системе выпуска отработавших газов.
ПРИМЕЧАНИЕ : В случае повторного использования форсунки карбамида : Замените уплотнитель (6).
ПРИМЕЧАНИЕ : В случае замены : Уплотнительная прокладка (6) поставляется наклеенной на инжектор карбамида (2).
ВНИМАНИЕ : Промыть опорную плоскость инжектора карбамида (2) на системе выпуска.
4.1. Инжектор карбамида (Повторно используемое)
Снять прокладку (6).
Промыть плоскость уплотнения (6) инжектора карбамида (2) ; С помощью сертифицированного обезжиривающего средства (индекс "N1").
Установить новый сальник (6).
4.2. Установка(продолжение)
Установить форсунку карбомида (2).

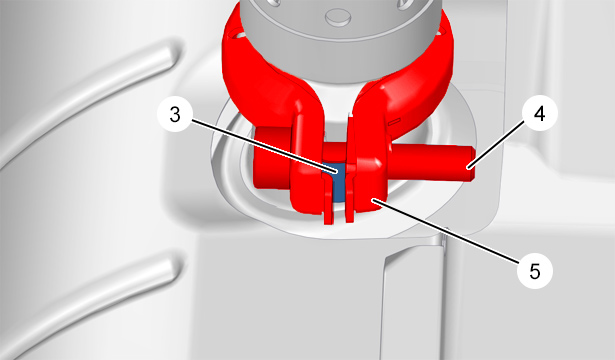

Рисунок : b1jg156d
ВНИМАНИЕ : При установке хомута (5) не устанавливать пружину (3).
Установите :
  • Хомут (5)
  • Болт (4)
Подсоединить трубопровод подогрева карбамида (в "a").
Заново подсоедините разъем (в "b").
Установите :
  • Тепловую защиту (1)
  • Защитный щиток под двигателем (в зависимости от комплектации)
  • Автомобиль на его колеса
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею .
