ОБЯЗАТЕЛЬНО : При работе с контуром введения карбамида использовать защитные перчатки и защитные очки.
ОБЯЗАТЕЛЬНО : Во время проведения работ на контуре карбамида обеспечить защиту всех отсоединенных поблизости разъемов от опасности вытекания раствора карбамида.
Диагностический прибор.
Подъемник.
Убедиться в отсутствии давления в контуре подачи карбамида ; При помощи диагностического прибора.
В случае необходимости, сбросить остаточное давление ; При помощи диагностического прибора.
Установить автомобиль на двухстоечный подъемник.
ВНИМАНИЕ : Перед любыми работами выждать 30 секунд после выключения зажигания чтобы обеспечить всасывание раствора карбамида.
Отсоединить сервисную аккумуляторную батарею.
Снять :
- Заднее правое колесо
- Задний правый подкрылок
- Правую и левую защиты под топливным баком
Отодвинуть и закрепить трубу выпускной системы .
Снять :
 | |

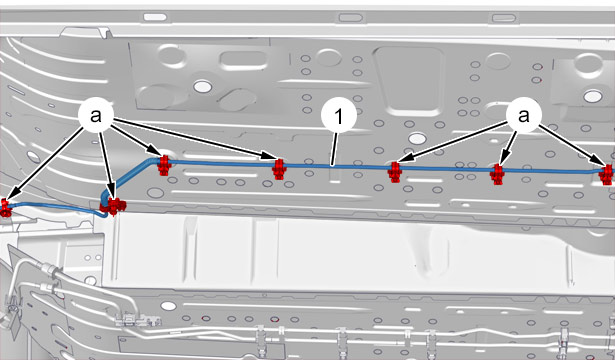

| Рисунок : b1hg61nd |  |
Открепить трубопровод подогрева карбамида (1)(в "a").
 | |
| Рисунок : b1hg61sd | |
Отстегнуть фиксаторы (в "e", "b").
Отсоединить разъем(в "d").
ВНИМАНИЕ : Закрыть трубопроводы подогрева присадки (1), (2)(в "c") ; С помощью временных заглушек.
Отсоединить трубопроводы подогрева присадки (1), (2)(в "c").
Методика отсоединения контура подогрева карбомида (1)(в "c") :
- Сдвинуть трубопровод подогрева карбамида (1) к трубопроводу подогрева карбамида (2)
- Нажать на фиксатор трубопровода подогрева карбамида (1)
- Отсоединить трубопровод подогрева карбамида (1)
Снять трубопровод подогрева карбомида (1).
Снять :
- Резонатор воздухозаборника
- Горловина для подвода воздуха
- Сервисную аккумуляторную батарею
 | |

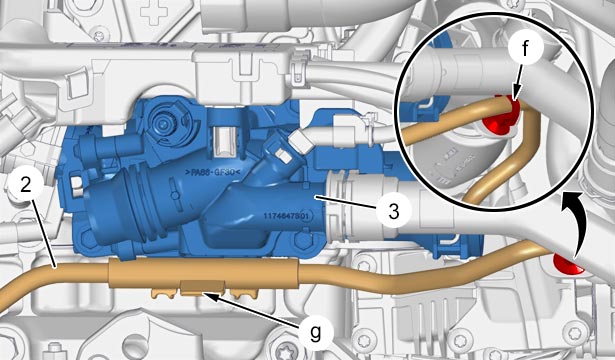

| Рисунок : b1hg61xd | |
Отсоединить :
- Трубопроводы подогрева присадки (2)(в "f")
- Трубопровод подогрева карбамида (2) под выходным блоком охлаждающей жидкости с электроприводом (3)(в "g")
 | |

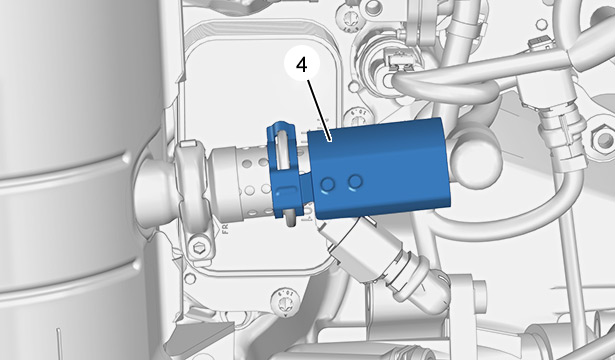

| Рисунок : b1hg622d | |
Снимите теплозащитный элемент (4).
 | |

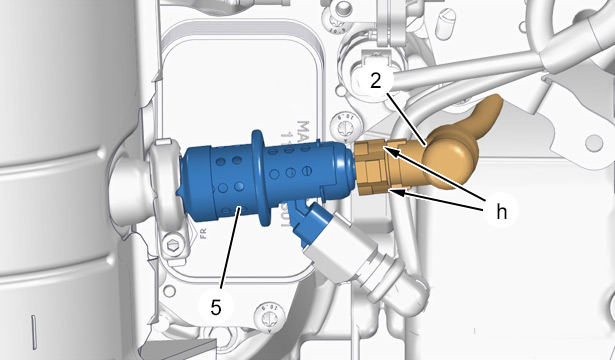

| Рисунок : b1hg627d | |
ВНИМАНИЕ : Заглушить трубопроводы подогрева карбамида (2) и форсунку карбамида (5) ; С помощью временных заглушек.
Отсоединить трубопровод подогрева карбамида (2)(в "h").
Методика отсоединения контура подогрева карбомида (2)(в "h") :
- Вставить подогреваемый трубопровод карбамида (2) в форсунку карбамида (5)
- Нажать на фиксатор трубопровода подогрева карбамида (в "h")
- Отсоединить трубопровод подогрева карбамида (2)
Снять трубопровод подогрева карбомида (2).
Установить трубопровод подогрева карбамида (2).
Подсоединить трубопровод подогрева карбамида (2)(в "h").
Установите теплозащитный элемент (4).
Закрепить в фиксаторах :
- Трубопровод подогрева карбамида (2) под выходным блоком охлаждающей жидкости с электроприводом (3)(в "g")
- Трубопроводы подогрева присадки (2)(в "f")
Установите :
- Сервисную аккумуляторную батарею
- Горловина для подвода воздуха
- Резонатор воздухозаборника
ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки.
Установить трубопровод подогрева карбамида (1).
Присоединить трубопроводы подогрева присадки (1), (2)(в "c").
Подсоедините разъем (в "d").
Прикрепить :
- Фиксаторы (в "e", "b")
- Трубопроводы подогрева присадки (1)(в "a")
Установите :
- Топливный бак
- Бачок присадки
- Выпускная система
- Топливный фильтр в сборе с кронштейном
- Термоэкран
- Выпускная система
- Правую и левую защиты под топливным баком
- Задний правый подкрылок
- Заднее правое колесо
Опустите автомобиль на землю.
Присоединить сервисную аккумуляторную батарею .
