Датчики температуры отработавших газов на входе и выходе турбокомпрессора

Смотри так же:
1. Описание
Рисунок : d4ea7h3d
(1) Датчик температуры отработавших газов перед каталитическим нейтрализатором.
(2) Датчик температуры отработавших газов на выходе каталитического нейтрализатора.
"a" 4-контактный разъем черного цвета.
Резистивный датчик с отрицательным температурным коэффициентом.
2. Назначение
Датчики температуры отработавших газов перед каталитическим нейтрализатором и после него информирует компьютер управления двигателя о температуре отработавших газов.
3. Работа
Значение "R" сопротивления CTN ("отрицательный" температурный коэффициент) меняется в зависимости от изменения температуры "T" :
  • Если температура "T" растет, значение сопротивления "R" уменьшается
  • Если температура "T" падает, значение сопротивления "R" увеличивается
4. Электрические характеристики

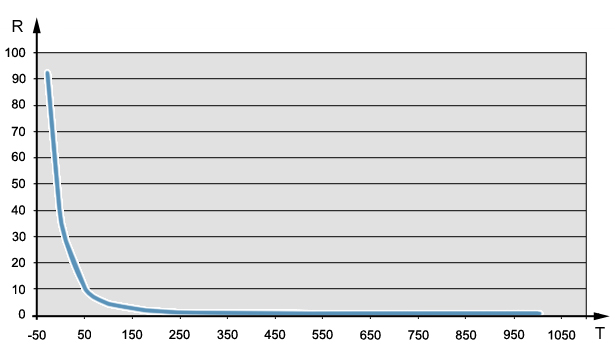

Рисунок : d4ea7h4d
"R" Сопротивление R (В килоомах).
"T" Температура охлаждающей жидкости (В градусах Цельсия).
Минимальная величина скорости Температура охлаждающей жидкости двигателя Температура Температура охлаждающей жидкости двигателя Максимальная величина Температура охлаждающей жидкости двигателя Сопротивление R (В килоомах)
-20 -30 -40 91,87
-10 0 10 34,49
40 50 60 9,748
90 100 110 3,770
140 150 160 1,802
193 200 207 1,001
243 250 257 0,617
293 300 307 0,412
343 350 357 0,293
393 400 407 0,218
443 450 457 0,168
493 500 507 0,134
543 550 557 0,109
593 600 607 0,090
643 650 657 0,076
693 700 707 0,065
743 750 767 0,057
790 800 810 0,050
835 850 865 0,044
880 900 920 0,039
920 950 980 0,035
970 1000 1030 0,031
Рисунок : d4ea7h5d

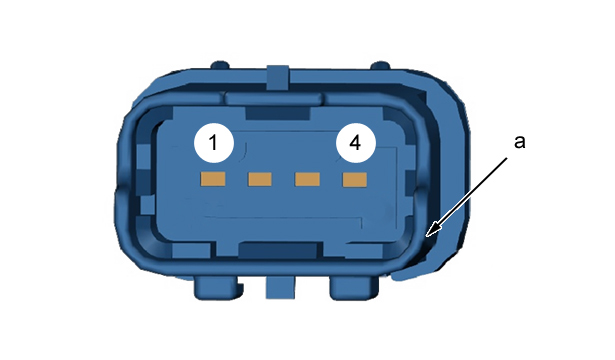

"a" 4-контактный разъем черного цвета
Назначение каналов Назначение контактов разъема
1 "масса" датчика температуры отработавших газов на входе каталитического нейтрализатора
2 Сигнал датчика температуры отработавших газов на входе в каталитический нейтрализатор
3 Сигнал датчика температуры отработавших газов на выходе каталитического нейтрализатора
4 "масса" датчика температуры отработавших газов на выходе из каталитического нейтрализатора
5. "обучение" - инициализация
Без объекта.
